Witam,

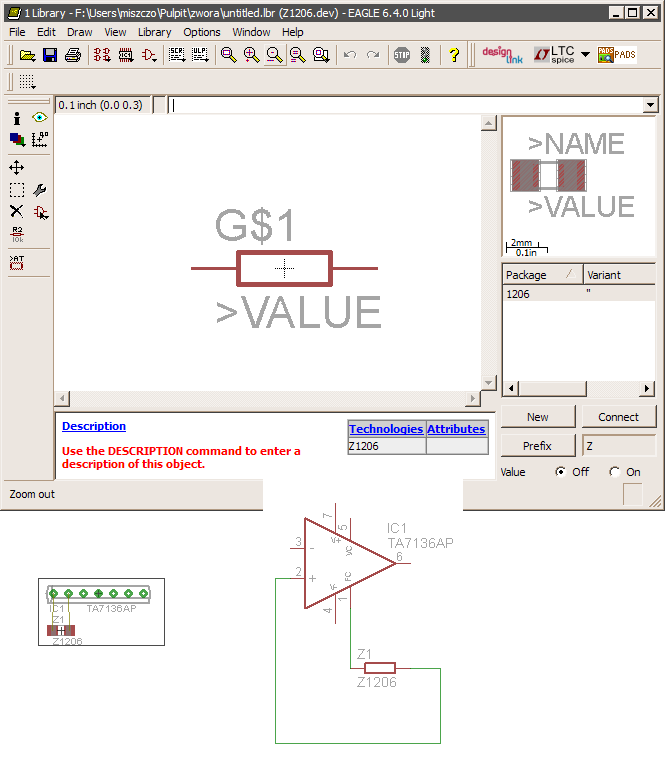

próbuję wykonać element 0R (czyli zworkę) w obudowie SMD, np. 1206. Niby wszystko jest ok, ale kiedy wykonuję układ PCB mam problem z poprowadzeniem ścieżek do obu wyprowadzeń elementu. Potem w warstwie unrouted mam w tym miejscu zaznaczony brak połączenia. Jest to o tyle dzowne, że np. taki element 0R/10 z biblioteki jumper pozwala normalnie prowadzić ścieżki. Może Koledzy porzucą, który parametr na etapie tworzenia elementu (symbolu) jest tu znaczący. Pozdrawiam.
