Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot)

30 Mar 2014 20:39 3408 2
  • Poziom 10  
    Z silnika w niszczarce wychodzą cztery przewody. Po połączeniu czarnego i żółtego z siecią silnik cicho buczy, bo zwarciu (na krótko) szarego albo czerwonego z zerem lub fazą, silnik zaczyna się kręcić, (albo w jedną, albo w drugą stronę.

    Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot) Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot)

    Ale jest słabiutki.

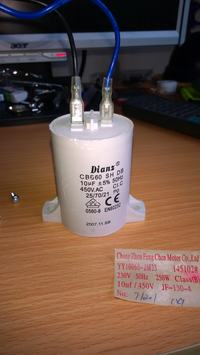

    Podpięcie kondensatora równolegle do zasilania znacznie poprawia osiągi (ciacha nawet 12 kartek naraz!)

    Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot)




    1. Nie rozumiem jednak dlaczego 'sterowanie' ma dwa przewody (szary i czerwony)
    2. Na etapie prób i błędów spaliłem te dwa niebieskie kondesatory przy wtyczce urządzenia. Google nie wypluwają niczego sensownego.. Co tam wlutować w zamian? Urządzenie nie chce działać 'za' włacznikiem, a ja chcę go użyć dla bezpieczeństwa.


    Oznaczenie silnika:

    Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot)



    Urządzenie miało uszkodzone przyciski na obudowie i chyba elektronikę- odłączyłem je więc na amen. Sama płytka sterująca wygląda jak wnętrze ZX spectrum, nie rozumiem i nie zrozumiem po co inzynier az tak ją skoplikował, ale moja indolencja to już temat na inny dział :D
  • HelukabelHelukabel
  • Poziom 10  
    Odświeżę temat, bo już naprawdę zaczęło mnie denerwować "smeranie kabelkiem po fazie" :-)

    Jak podłączyć ten silnik do sieci, aby sam się włączał i kręcił tylko w jedną stronę?

    Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot) Niszczarka papieru - Podłączenie na krótko lub nieco dłużej.. (kłopot)

    Z góry dziękuję za pomysły...
  • Poziom 10  
    Problem rozwiązany.

    Silnik 'dwukierunkowy" jednofazowy z czterema wystającymi przewodami.

    Omomierzem zidentyfikować parę przewodów głównych.

    Do jednego z przewodów pomocniczych/rozruchowych należało wpiąć szeregowo kondensator z fazą, w zależności w którą stronę silnik miał się kręcić.

    Voila!


    Temat do zamknięcia
