Jakie piny RS232 w sterowniku Unitronic Jazz? 14-pinowe złącze

marek575 14 Maj 2014 09:23 4047 11
REKLAMA
  • #1 13599441
    marek575
    Poziom 10  
    Witam. Mam prośbę czy może ktoś wie jakie piny z posiadanego przez sterownik JAZZ Unitronic złącza są pinami RS232. Mam konwerter USB/RS232 a w sterwoniku jest złącze (chyba 14 pinów). W załączu są trzy piny trochę dłuższe od pozostałych - może to one? Z góry dziękuję za odpowiedź.
  • REKLAMA
  • #2 13599667
    mawi2
    Poziom 26  
    W załączniku masz info dotyczące kabelka, chyba że nie ten model unitronixa - daj znać, coś znajdę. Pozdrawiam.
  • REKLAMA
  • #3 13600674
    marek575
    Poziom 10  

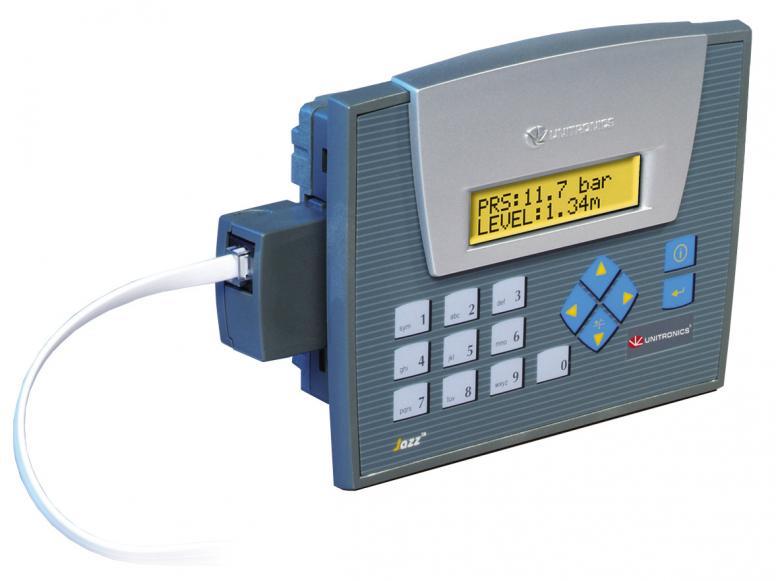

    Tego pdf mam. Chodzi o to, ten zestaw programowania kosztuje ok 300 zł a ja mam wszystkie elementy oprócz nr 3. To taki kawałek plastiku z gniazdem RJ11 pośredniczący pomiędzy kabelkiem z wtyczką RJ11 a złączem z 10 pinami w sterowniku. Gdybym wiedział które piny to TxD, RxD i GND to sam bym taką przejściówkę dorobił.
  • #4 13738876
    marek575
    Poziom 10  
    Czy pomoże ktoś w powyższym temacie?
  • #6 13741999
    marek575
    Poziom 10  
    Ciekawa stronka. Ale nie znalazłem tam niestety odpowiedzi na swoje pytanie :(
  • REKLAMA
  • #8 13905074
    gervee
    Specjalista Automatyk
    marek575 jak poszukiwania rozwiązania problemu? Kupiłeś przejśćiówkę do programowania czy coś "wyrzeźbiłeś"?
  • #9 14998784
    marek575
    Poziom 10  
    Niestety tylko oryginalny kabelek ze sklepu :(
  • REKLAMA
  • #10 14998793
    gervee
    Specjalista Automatyk
    Pociesz się tym, że raz kupiłeś i zostanie Ci na lata ;) choć mała to pociecha przy cenie tego kabelka.
  • #11 15802278
    marek575
    Poziom 10  
    Niestety tylko oryginalny kabelek załatwi temat. Pocieszające jest to że obecnie steriwniki posiadają mikro usb i nie jest potrzebna ta przejściówka do programowania ale ja mam stary model i nie chcę inwestować w kabelek o wartości sterownika używanego. :cry:
  • #12 18414704
    jarekgol
    Poziom 38  
    Może się komuś przyda, widok wewnętrznego złącza, gdy sterownik leży ekranem do dołu, zaglądamy przez dziurę z boku.

    1 2 3 4 5
    6 7 8 9 10

    1-24V
    2-3,3V zas.
    6-GND

    5-Tx (plc->pc)
    10-Rx (plc<-pc)

    Ekranem do dołu
    proszę uważać, bo komunikacja i zasilanie są na skraju, pomyłkowe obrócenie wtyczki o 180 stopni może posłać 24V na piny komunikacyjne!

    Działa przez FTDI 3v3 przez USB.
