Witam, chcę wam przedstawić mój projekt zabudowy audio-wizualnej z dostępem do sieci online
FORD FIEST MediaCAR 3G
Drodzy czytelnicy mam nadzieję że nic nie stanie mi na przeszkodzie, aby ukończyć projekt, a kto wie może w nie długim czasie będzie ten wątek przeniesiony do działu DIY

Rozdział 1. Założenia
Wykonanie projektu mającego na celu stworzenie w samochodzie centrum rozrywkowego, które nazywam MediaCAR (CarAudio ;-P )
Zamierzam umieścić w samochodzie Mini komputer z ekranem dotykowym oparty o system Windows 7,
Umożliwiający korzystanie z internetu, odsłuchiwanie radiostacji internetowych (stream) za pośrednictwem 3G/UMTS
możliwość łączenia się z Hotspotami WiFi, z telefonem BT, obsługa GPS odtwarzanie filmów, muzyki, oraz mniej wymagających gier 3D.
Wielu powie po co podejmować się czegoś takiego, skoro można kupić za przykładowo 1000zł gotowe radio na allegro firmy XYZ.
No tak można, ale portal Elektroda.pl skupia wielu pasjonatów podobnych do mnie którym sprawia przyjemność stworzenie czegoś z niczego.
I taki jest główny cel, koszty nie są brane pod uwagę

Rozdział 2. Opis użytych części, potrzebnych narzędzi, oraz oprogramowanie.
-1-
potrzebne chęci, motywacja do działania i osiągnięcia celu, nieco $$$
-2-
podstawowe warsztatowe narzędzie typu śrubokręt, taśma nóż, i inne
-3-
w późniejszym czasie może bardziej skomplikowane przyrządy - bedzie podane w dalszej części artykułu jeśli się zdąży
-4-
z czym to się je.. - z czego powstaje system MediaCAR
oznaczenie w tekście [P] - posiadam, [Z] - zamówiono, czekam na przesyłkę, [K] - do zakupienia, w późniejszym terminie lub po uzbieraniu potrzebnej ilości dukatów

a) [P]
Jednostka centralna HTPC - Komputer Oparty o niesamowitą płytę główną Intel DN2800MT, z procesorem 2x 1,86 GHz. Dlaczego niesamowitą? Może wydajnością nie dorównuje innym niewiele droższym płytom głównym ale ma jeden WIELKI plus, można ją zasilać napięciem 9-19V, pobiera około 8 Watt.
Więcej na temat płyty głównej którą posiadam:
RAM 2x 2GB DDR3 1066MHz
Dysk 2,5" 250GB - w planach szybka zmiana na dysk SSD bez części mechanicznych [K].
Klawiatura Logitech z Touchpadem bezprzewodowa USB
Płyta posiada wyjście: D-Sub, HDMI (z audio), Audio Głośniki + mikrofon
8x USB 2.0
2x miniPCIe
PCIe 1x
LAN 10/100/1000 Mbit/s
zasilanie gniazdo DC
standard miniITX >> 17cm x 17cm x 2,5
dokładna specyfikacja na stronie Intel.
Zamontowana karta WiFi 2,4GHz na złączu miniPCIe [P]
*[K]w planach do zakupienia karta Combo (wifi 2,4ghz + BT) oraz druga karta z laptopa Dell WWAN 3G/UMTS z GPS



Obecnie na dysku twardym:
-zainstalowano: Windows 7 Pro + aktualizacje, Opera, Darmowy (dobrze znany z Linux) XBMC dla Windows jako podstawowy program Media Center,
sterowniki do płyty, RealVNC, i kilka programów na próbę, nakładek na system, emulator Android, itd
-do zainstalowania: Mapa GPS, lekka nakładka na system, program diagnostyczny OBD2, kilka gier jak GTA, NFS, itd
b) [P]
Nagłośnienie: na kanał prawy i na lewy średnio-nisko tonowe głośniki JBL w przednich drzwiach + tweetery
Woofer pasywny podłączony pod wyjście radia (ustawienie w opcjach radia 2 głośniki + subwoofer)
Radio marki Pioneer MVH-160UI z tunerem FM oraz odtwarzaniem MP3/WMA z USB

c) [Z]
Wyświetlanie: Ekran 7 calowy dotykowy firmy Lilliput Model EBY701
Posiada złącze D-Sub, 2x AV cinch zasilany 12V rozdzielczość 800x480 i większe (skalowanie)

d) Kamera cofania, podłączona prawdopodobnie bezpośrednio pod monitor przez AV1 [K]
Rozdział 3. Planowanie, wstępne przymiarki, szkic

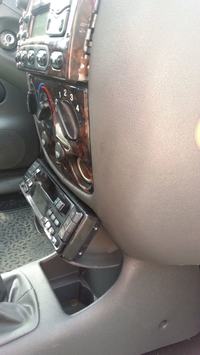

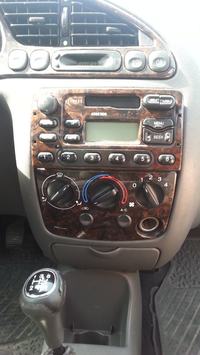

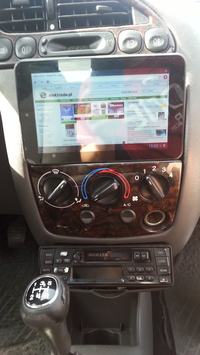

Zamieszczę kilka zdjęć, z ramką z starego Radia kaseciaka oraz z tabletem 7 calowym, mające mniej-więcej nakreślić jak to ma wyglądać z właściwymi podzespołami.








Co mnie czeka na wstępie... muszę zamówić uszkodzone radio, model taki jak posiadam, lub podobny, z takim samym złączem i mocowaniem dla panelu.
Dlaczego? Ponieważ zdemontowany panel i przednia ramka mocująca będą mi potrzebne do zamocowania właściwego panelu w dogodnym miejscu, wybór padł jak na zdjęciach powyżej - popielniczka. Jestem osobą nie palącą więc dla mnie to będzie w końcu możliwość zagospodarowania niewykorzystanego miejsca w aucie na coś pożytecznego


Od ramki do środkowej konsoli będą "boczki" z blachy do których zamocowana będzie ramka radia (wymontowana z uszkodzonego radia) i śruby łączące z konsolą środkową samochodu.

Moje radio będzie schowane bądź pod siedzeniem kierowcy bądź w kokpicie i połączone z ramką i panelem wyżej wymienionymi ,kablem 20 żyłowym za pośrednictwem "wybebeszonego" panelu z uszkodzonego radia. Mam nadzieję że zapisałem to w miarę możliwości czytelnie ;P
Na obecną chwilę to wszystko, teraz czekam na potrzebne części i w przyszłym tygodniu ruszam z pracą.
Postaram się udokumentować zdjęciami moje postępy, i zamieszczać tutaj w wolnej chwili.
Tym czasem dziękuję, i przepraszam za nie koniecznie zrozumiałą formę przekazu mojego projektu
