    Miernik ESR.
    Jak ważną rolę w układach elektronicznych pełnią kondensatory, nikomu nie trzeba tłumaczyć. Ale fakt, że kondensator to nie tylko pojemność, już nie dla każdego jest taki oczywisty. Kondensatory elektrolityczne -bo na nich się głównie skoncentrowałem- pełnią najczęściej rolę filtrów w układach zasilających. Ich parametry zmieniają się w czasie użytkowania, spada pojemność, zwiększa się ich upływność oraz zwiększa się rezystancja wewnętrzna. Taki „stary” kondensator przestaje poprawnie filtrować, przez co szwankuje całe urządzenie. Aby wykryć wadliwy kondensator, nie wystarczy pomiar jego pojemności – trzeba sprawdzić jeszcze jego rezystancję wewnętrzną.
    Na rynku są dostępne mierniki ESR, które można kupić od kilkuset złotych, jednakże te tańsze nie radzą sobie z dużymi kondensatorami – dlatego na zlecenie firmy Omega z Radomia, serwisującej elektronikę maszyn CNC, powstał miernik ESR do pomiaru dużych kondensatorów oraz baterii kondensatorów.
    Nowy, dobry kondensator ma znikomą wartość ESR (rezystancję wewnętrzną) liczoną
    w mΩ, jednakże z czasem może ona wzrosnąć nawet do kilku Ω, wówczas np. zasilacz, w którym pracuje taki kondensator, będzie działał niepoprawnie lub wcale.
    miernik ESR do dużych kondensatorów

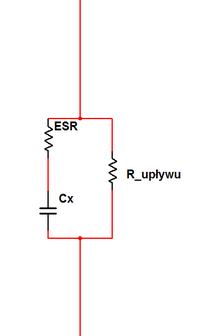

    (Uproszczony schemat zastępczy kondensatora)

    Istnieje stosunkowo prosta metoda pomiaru rezystancji wewnętrznej ESR, polegająca na pomiarze spadku napięcia na tej rezystancji przy znanym przepływie prądu. Niestety nie można podłączyć woltomierza do samego ESR, trzeba się nieco pobawić oscyloskopem.
    Do tego celu potrzebny jest zasilacz, małoomowy rezystor oraz oscyloskop (najlepiej cyfrowy). Najpierw należy naładować badany kondensator, następnie podłączyć do jego końcówek oscyloskop, a potem przyłączyć ów małoomowy rezystor, przez który ten kondensator się rozładuje.
    Teraz wystarczy uchwycić na oscyloskopie moment przyłączenia rezystora. miernik ESR do dużych kondensatorów




    miernik ESR do dużych kondensatorów
    Na tym oscylogramie jeszcze niewiele widać, trzeba to nieco rozciągnąć...
    miernik ESR do dużych kondensatorów
    Tu w centralnej części widać to, co nas interesuje.
    Wystarczy policzyć...
    Kondensator naładowaliśmy do napięcia 24V, nasz małoomowy rezystor miał 1 Ω.
    W pierwszej fazie rozładowywania kondensatora nastąpił gwałtowny spadek napięcia
    na okładzinach kondensatora i wynosił 480mV – to znaczy że:
    przez nasz rezystor 1 Ω popłynął prąd (I=U/R) 24A
    Spadek napięcia (480mV ) to właśnie to, co odłożyło się na rezystancji wewnętrznej (R=U/I) czyli 500mV/24A=20mΩ.
    Teoretycznie proste, ale bardzo niepraktyczne, zwłaszcza w serwisie, gdzie do przebadania jest mnóstwo kondensatorów.
    Do takich przypadków powstał miernik ESR – krótki pomiar i gotowy wynik na wyświetlaczu.
    miernik ESR do dużych kondensatorów
    miernik ESR do dużych kondensatorów
    miernik ESR do dużych kondensatorów
    Układ zasilany jest z dwóch źródeł. Pierwszy transformator odpowiada za zasilenie części pomiarowej i automatyki. Wytwarzane z niego są napięcia +5V, +24V, 2x +15V.
    Napięcie +5V zasila mikrokontroler Atmega-8 oraz układy z serii 74xx (TTL).
    Napięcie +24V zasila wzmacniacze operacyjne oraz klucze analogowe.
    Napięcie +15V zasila driver dolnego tranzystora wykonawczego w pół-mostku oraz z tego napięcia zasilana jest przetwornica do zasilania drugiego drivera pół-mostka.
    Drugi transformator odpowiada za zasilenie stopnia mocy układu pomiarowego. Załączenie tego transformatora odbywa się dwustopniowo poprzez przekaźniki elektroniczne S202S02F sterowane z mikrokontrolera.

    W załączeniu schemat części sterującej i pomiarowej

    Pomiar rozpoczyna się po załączeniu transformatora stopnia mocy. Poprzez „górny” tranzystor pół-mostka ładowany jest badany kondensator Cx. Prąd ładowania ograniczany jest rezystorem Ra w tym przypadku jest to 0,47Ω.
    Po naładowaniu badanego kondensatora do ok. 50% wartości napięcia zasilającego stopień mocy, na wyjściu wzmacniacza operacyjnego U2D (pełniącego rolę komparatora) nastąpi zmiana stanu na niski. Spowoduje to pośrednio wyłączenie „górnego” tranzystora pół-mostka, a załączenie „dolnego tranzystora. Rozpoczyna się rozładowanie kondensatora Cx poprzez rezystor Ra oraz dolny tranzystor pół-mostka. Histereza (amplituda) tej oscylacji ustalana jest poprzez potencjometr PR1 w dodatnim sprzężeniu komparatora U2D.
    Inwertery U4 wytwarzają z przebiegu wyjściowego komparatora U2D napięcia sterujące driverami U5 oraz U6 z czasami martwymi.
    miernik ESR do dużych kondensatorów
    Przebieg czarny – wyjście komparatora
    Przebieg niebieski – wyjście załączające „dolny” tranzystor pół-mostka
    Przebieg czerwony – wyjście załączające „górny” tranzystor pół-mostka

    Odwrócony przebieg wyjściowy komparatora U2D oraz przebieg z wyjścia sterującego „dolnym” tranzystorem wyzwalają układ czasowy 74123 wytwarzający impulsy sterujące kluczami analogowymi.
    miernik ESR do dużych kondensatorów
    W czasie trwania impulsu wytworzonego w układach 74123 (U11A, U11B) następuje wyrównanie potencjałów na kondensatorach pomiarowych (C15, C17, C18) z napięciami, do których się odnoszą.
    C15 „zapamiętuje” napięcie na kondensatorze Cx tuż przed wyłączeniem ładowania tego kondensatora.
    C17 „zapamiętuje” napięcie na kondensatorze Cx tuż po włączeniu rozładowania tego kondensatora.
    C18 „zapamiętuje” napięcie wyjściu pół-mostka tuż przed wyłączeniem ładowania kondensatora Cx.
    Zapamiętane napięcia wprowadzane są na wejścia wzmacniaczy różnicowych U3A oraz U3B. Wyjścia tych wzmacniaczy podłączone są do przetworników analogowo-cyfrowych Atmegi.
    Po zmierzeniu przez mikrokontroler napięć z U3A oraz U3B następuje rozładowanie kondensatorów pomiarowych przez tranzystory Q2, Q3 oraz Q4.
    Ze zmierzonych wartości przez ADC zostają wyliczone:
    Prąd ładowania kondensatora Cx oraz spadek napięcia na rezystancji wewnętrznej kondensatora Cx podczas ładowania i rozładowania.
    Z tych wartości zostaje wyliczona rezystancja wewnętrzna kondensatora Cx.

    Dodatkowo do wejścia sprzętowego przerwania Atmegi dostarczony jest przebieg z komparatora U2D pozwala to na pomiar czasu trwania oscylacji na Cx, a tym samym na określenie pojemności badanego kondensatora.
    miernik ESR do dużych kondensatorów
    Przebieg zielony- napięcie na badanym kondensatorze
    Przebiegi niebieski i czerwony – impulsy sterujące kluczami analogowymi.
    Przebieg czarny - wyjście z komparatora U2D
    Układ zmierzył i policzył za nas ESR – brać i używać ale...
    Już podczas uruchamiania tego miernika natknąłem się na pewien dziwny problem.
    O ile podczas pomiaru pojedynczego kondensatora wszystko wydawało się być jasne i oczywiste, to podczas badania baterii złożonej z kilku czy nawet z dwóch kondensatorów, wyniki pomiarów były nieco zaskakujące.
    Otóż szeregowo połączone dwa kondensatory o podobnej pojemności i podobnym ESR dawały wyniki dalekie od spodziewanych.
    I tak dla kondensatorów 4700uF/400V ok. dwudziestoletnich o zmierzonych parametrach :
    C1 = 4400uF i ESR=150mΩ,
    C2 = 4200uF i ESR=120mΩ.
    Przy połączeniu szeregowym spodziewałbym się wyniku
    Cx = 2148uF oraz ESR = 270mΩ.
    A tu niespodzianka,
    Cx = 2157uF oraz ESR = 670mΩ.
    Oraz druga parka – tyle że nowe kondensatory,
    C1 = 4600uF i ESR=80mΩ,
    C2 = 4300uF i ESR=90mΩ.
    Przy połączeniu szeregowym spodziewałbym się wyniku,
    Cx = 2222uF oraz ESR = 170mΩ,
    A tu niespodzianka i to całkiem nowa,
    Cx = 2220uF oraz ESR = 80mΩ.
    O ile wynik pierwszej pary mogłem sobie jakoś wytłumaczyć, o tyle kompletnie nie zrozumiałem, co się stało w przypadku drugiej pary kondensatorów.
    Oczywiście pomiary wyły wykonywane zarówno miernikiem ESR mojej „produkcji”, jak również metodą „na piechotę” za pomocą oscyloskopu – wyniki pomiarów były porównywalne.
    Na szczęście zdarza się że w przypadku niektórych par kondensatorów nadal obowiązuje i sprawdza się prawo Ohma.
    Wydaje mi się że problem leży w zbyt uproszczonym pojmowaniu schematu zastępczego kondensatora – przecież to nie tylko pojemność, rezystancja ESR ale również jakaś indukcyjność.
    Możliwe, że wchodzi tu w grę jeszcze jakieś inne zjawisko, które na tę chwilę umknęło.
    Na razie mój miernik działa, a pomiary czasem zaskakują. Na potrzeby serwisu OMEGA maszyn CNC przyjęliśmy, że te zestawy kondensatorów, w których ESR dziwnie wzrasta, są do wymiany.
    Ciekaw jestem, czy ktoś spotkał się z podobnym zjawiskiem – czy problem leży może w samej metodzie pomiarowej?

    Zapraszam do dyskusji.
    Hubert Gronczyński
