Osteoid - opatrunek usztywniający złamanie wykonany w technice druku 3D.

ghost666 11 Lip 2014 11:06 7923 11
  • Osteoid - opatrunek usztywniający złamanie wykonany w technice druku 3D. Deniz Karasahin z Izmiru w Turcji w ramach konkursu A'Design Award stworzył nowoczesny opatrunek służący do stabilizowania złamanych kości.

    Inspiracją do stworzenia tego projektu była gąbczasta struktura kości. Jego celem była poprawa jakości leczenia złamanych lub nadłamanych kości kończyn poprzez skupienie się na komforcie pacjenta i skróceniu czasu potrzebnego na zaleczenie urazu.

    Komfort

    Konieczne jest zachowanie stabilnej pozycji kończyny i osłonięcie jej od środowiska. Klasyczne opatrunki gipsowe poświęcają wentylację na rzecz wytrzymałości strukturalnej. Przez to wykonane w tej technice opatrunki uniemożliwiają zachowanie higieny, powodują obtarcia i podrażnienia skóry. Z uwagi na właściwości materiału z którego są wykorzystane opatrunki te są ciężkie i niewygodne, a ponadto narażone na uszkodzenie podczas kontaktu z wodą.

    Osteoid stara się rozwiązać te kwestie poprzez aplikację nowej technologii druku 3 D do wykonania dopasowanego opatrunku usztywniającego, sporządzonego na dokładną miarę kończyny. Nie powoduje on problemów z higieną czy podrażnień, gdyż zapewnia wentylację skóry z uwagi na swoją porowatą strukturę. Dzięki wykorzystaniu lekkich tworzyw o dobrych właściwościach mechanicznych Osteoid jest lekki i kompaktowy, a także odporny na działanie wody. Tworzywo z którego go wykonano także jest biodegradowalne, co czyni ten produkt przyjazny dla środowiska.

    Czas leczenia

    Osteoid może być wykorzystany z komplementarnym produktem jakim jest LIPUS. Jest to impulsowe źródło ultradźwięków niskiej intensywności, które stymulują rozrost kości. Jedna, 20 minutowa sesja dziennie zapewnia przyspieszenie procesu zrastania złamania nawet o 38% i zwiększa szanse wyleczenia patologicznie niezrastających się kości do 80%.

    W celu przeprowadzenia terapii sondy urządzenia LIPUS umieszcza się w bezpośrednim kontakcie ze skórą pacjenta nad uszkodzoną kością. Nie byłoby to możliwe gdyby nie otwory wentylacyjne w opatrunku Osteoid. Dzięki nim możliwe jest umieszczenie sond ultradźwiękowych nad miejscem złamania i oddziaływanie nań dźwiękiem.

    Osteoid - opatrunek usztywniający złamanie wykonany w technice druku 3D.

    Użytkowanie

    Generator ultradźwięków LIPUS wyposażony jest jedynie w przycisk on/off znajdujący się na boku obudowy. Na środku generatora widoczny jest wielokolorowy LED, informujący o statusie urządzenia i pozostałym do końca sesji czasie za pomocą różnych kolorów i wzorów mrugania.

    Osteoid - opatrunek usztywniający złamanie wykonany w technice druku 3D.

    Produkcja

    W wykonanie tego opatrunku zaangażowane jest sporo zaawansowanych urządzeń. Aby opatrunek idealnie pasował do ręki pacjenta wykonuje się jej model z wykorzystaniem skanera 3D. Dane te transferowane są do oprogramowania modelującego, gdzie dopracowywuje się geometrię i wymiary opatrunku, zależnie od stanu pacjenta. Następnym krokiem jest dodanie do modelu mechanizmu zamykającego i finalnie, z wykorzystaniem specjalizowanego algorytmu, otworów wentylacyjnych. Do otworów wentylacyjnych dopasowywane są także uchwyty na sondy LIPUS.

    Dane pochodzące z programu modelującego opatrunek przekazywane są do drukarki 3D, która wytwarza opatrunek z ABSu. Jest to tworzywo stosowane wszędzie, nawet na pojemniki mające styczność z żywnością. Istnieje szeroka gama kolorów ABSu, co czyni projekt bardziej estetycznym. Drukarka wytwarza też uchwyty sond LIPUS, aby były kompatybilne z tym konkretnym opatrunkiem.

    Specyfikacja

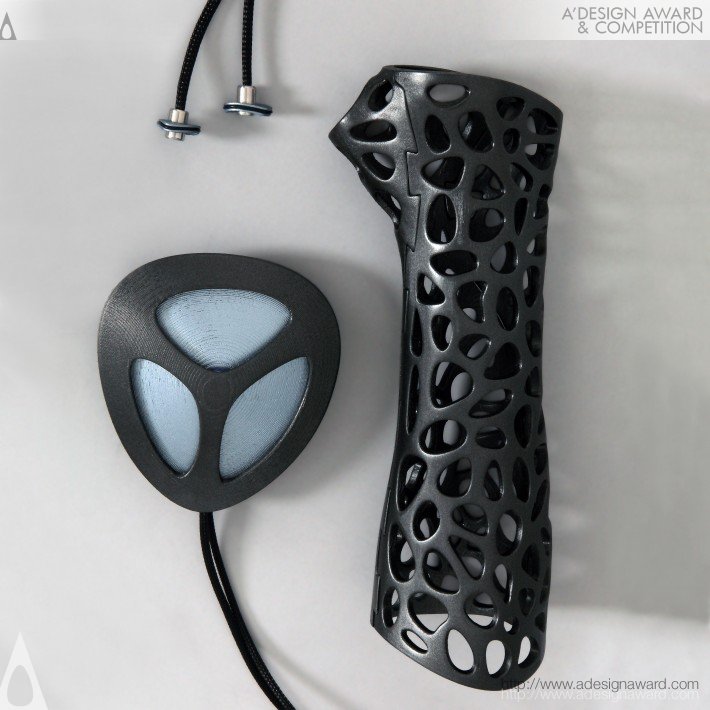

    Wymiary opatrunku zależne są od konkretnej sytuacji. Zaprezentowany powyżej model ma 130 X 108 X 315 mms. Wymiary systemu LIPUS wynoszą 130 X 145 X 40 mms. Osteoid składa się z dwóch pasujących do siebie jak puzzle kawałków. Połączenie usztywniane jest elastycznym drucikiem wsuniętym w przygotowane otwory. Sondy systemu LIPUS wtykane są odpowiednie otwory opatrunku i trzymają się tam, dzięki cienkiej warstwie gumy którą są otoczone.

    Źródło:

    https://www.adesignaward.com/design.php?ID=34151

    Fajne? Ranking DIY
    O autorze
    ghost666
    Tłumacz Redaktor
    Offline
    Fizyk z wykształcenia. Po zrobieniu doktoratu i dwóch latach pracy na uczelni, przeszedł do sektora prywatnego, gdzie zajmuje się projektowaniem urządzeń elektronicznych i programowaniem. Od 2003 roku na forum Elektroda.pl, od 2008 roku członek zespołu redakcyjnego.
    https://twitter.com/Moonstreet_Labs
    ghost666 napisał 11960 postów o ocenie 10197, pomógł 157 razy. Mieszka w mieście Warszawa. Jest z nami od 2003 roku.
  • #2 13786867
    george2002

    Poziom 21  
    Zapewne zaraz znajdzie sięi krytyka i zachwalanie odnośnie tego "wynalazka" Ja ze swojej strony uważam że jest on bardzo fajną alternatywą dla "gipsów" które są ciężkie, nieporęczne i reszta wypisanych w artykule informacji :) jedyne co to te ultradźwięki - jakoś nie jestem przekonany o tych 38% przyspieszenia zrastania kości ;)

    Pozdrawiam
    George2002
  • #3 13786892
    ghost666
    Tłumacz Redaktor
    Jak można przeczytać w części opisu, której już nie tłumaczyłem:

    Cytat:
    The LIPUS pulse generator and the nature of healing with LIPUS was the primary focus of our literature review we based our concept on the studies of, Heckman JD, Ryaby JP, McCabe J, Frey JJ, Kilcoyne RF. (1994) Acceleration of Tibial Fracture-Healing by Non-Invasive, Low-Intensity Pulsed Ultrasound. J Bone Joint Surg 79-A (1): 26-34 Siska PA, Gruen GS, Pape HC. External adjuncts to enhance fracture healing: What is the role of ultrasound? Injury. 2008;39:1095–5. Prior works: Jake Evill: Cortex, http://www.evilldesign.com/cortex Nicholas Solakian, Peter Nguyen, and Derek Buell: Splint, http://www.popsci.com/technology/article/2013...cate-3-d-printed-exoskeleton-splints#comments Julian Grote: 3D printed Cast, http://www.juliangrote.com/59817/2013031/work/3d-printed-cast


    Tutaj masz cytowane artykuły:
    http://www.ncbi.nlm.nih.gov/pubmed/8288661
    http://www.ncbi.nlm.nih.gov/pubmed/18417130

    Niestety nie mam do nich dostępu od ręki, więc nie potwierdzę czy tam piszą o tych 38% dokładnie, jednakże jak sam widzisz - bazuje to na poważnej literaturze fachowej :).
  • #4 13787034
    george2002

    Poziom 21  
    ghost666 napisał:
    Jak można przeczytać w części opisu, której już nie tłumaczyłem:

    Cytat:
    The LIPUS pulse generator and the nature of healing with LIPUS was the primary focus of our literature review we based our concept on the studies of, Heckman JD, Ryaby JP, McCabe J, Frey JJ, Kilcoyne RF. (1994) Acceleration of Tibial Fracture-Healing by Non-Invasive, Low-Intensity Pulsed Ultrasound. J Bone Joint Surg 79-A (1): 26-34 Siska PA, Gruen GS, Pape HC. External adjuncts to enhance fracture healing: What is the role of ultrasound? Injury. 2008;39:1095–5. Prior works: Jake Evill: Cortex, http://www.evilldesign.com/cortex Nicholas Solakian, Peter Nguyen, and Derek Buell: Splint, http://www.popsci.com/technology/article/2013...cate-3-d-printed-exoskeleton-splints#comments Julian Grote: 3D printed Cast, http://www.juliangrote.com/59817/2013031/work/3d-printed-cast


    Tutaj masz cytowane artykuły:
    http://www.ncbi.nlm.nih.gov/pubmed/8288661
    http://www.ncbi.nlm.nih.gov/pubmed/18417130

    Niestety nie mam do nich dostępu od ręki, więc nie potwierdzę czy tam piszą o tych 38% dokładnie, jednakże jak sam widzisz - bazuje to na poważnej literaturze fachowej :).


    Looknę w wolnej chwili, dzięki za info, odpukać mam 31 wiosen i nic złamanego nie miałem do tej pory jedynie skręcenia ale warto wiedzieć że są takie przyspieszacze ;)

    Pozdrawiam
    George2002
  • #5 13787489
    Xaveri
    Poziom 17  
    Fajnie, ale w PL za 100 lat.
    Obecnie ludzie wolą iść do weterynarza żeby ich zszył niż czekać ponad 3h z otwartą raną na izbie przyjęć szpitala wojewódzkiego (historia autentyczna).
  • #6 13788067
    Urgon
    Poziom 38  
    AVE...

    Ja chciałbym wiedzieć tylko, ile trwa produkcja takiego "gipsu". Generalnie fajny pomysł, bo przynajmniej człowiek może się podrapać...
  • #7 13788137
    Konto nie istnieje
    Poziom 1  
  • #8 13789247
    zackass1
    Poziom 16  
    Koszty na pewno wyższe niż zwykłego gipsu ale podejrzewam, że nie ma tragedii. Koszt wydruku z abs to w przybliżeniu 80groszy/gram. Jestem pewny, że spokojnie na nodze też się sprawdzi, abs jest na prawdę mocny.
    Mnie za to ciekawi czy dałoby się projekt "otworzyć" bo o ile oficjalnie w Polsce możemy się tego nie doczekać, to gdyby drukować to usztywnienie na własną rękę, a resztę zostawić lekarzowi to byłoby całkiem miło. W Polsce całkiem sporo osób posiada już drukarki 3d, nawet w zwykłym reprapie wystarczyłoby wydłużyć stół i już dałoby się to wydrukować.
  • #9 13791900
    jarek_lnx
    Poziom 43  
    Obawiam się że w naszych realiach problemów było by więcej niż atomów w wykonanym wydruku 3D :) koszt dla użytkownika lub ubezpieczalni był by ogromny, spodziewam sie że tak jakby wziąć rynkowe ceny druku 3D (wcale nie są niskie) i pomnożyć przez 10 - jak coś jest do "medycyny" to musi być drogie, za to potrzebuje stosu certyfikatów, pozwoleń i innych papierów które utrudniają wejście na rynek taniej konkurencji ;)

    Cytat:
    Mnie za to ciekawi czy dałoby się projekt "otworzyć" bo o ile oficjalnie w Polsce możemy się tego nie doczekać, to gdyby drukować to usztywnienie na własną rękę, a resztę zostawić lekarzowi to byłoby całkiem miło.
    Kto ma robić na własną rękę i czym jeśli drugą rękę ma złamaną? Jaką resztę chcesz zostawić lekarzowi? wielu lekarzy ma problemy z podstawową obsługą komputera, a znajdź takiego co umie zmodyfikować model 3D, ma do tego soft i jescze zna się na dziedzinach inżynierskich na tyle żeby poradzić sobie z wytrzymałością materiału itp.
    Poza tym dochodzą kwestie formalne, kto zapłaci lekarzowi za dodatkową pracę, jak to rozliczyć, kto weźmie odpowiedzialność za powstały produkt ile to będzie trwało zanim "gips" znajdzie sie tam gdzie być powinien.

    Cytat:
    W Polsce całkiem sporo osób posiada już drukarki 3d, nawet w zwykłym reprapie wystarczyłoby wydłużyć stół i już dałoby się to wydrukować.
    A ilu posiada skaner 3D?
  • #10 13792348
    ladamaniac
    Poziom 40  
    Nie takie rzeczy są możliwe. W Polsce wszystko pozostaje kwestią ceny.

    Link

    Tutaj projekty są dużo bardziej zaawansowane technologicznie zarówno od strony technologicznej jak i medycznej. Mistrzostwem świata są wykonywane wydruki implantów ubytków kostnych.
  • #11 13792410
    Gigantor
    Poziom 19  
    Kto wylądował kiedyś na SORze ze złamaniem wie, że przerób mają raczej duży. Założenie gipsu na rękę to jakieś kilkanaście minut, przy czym podczas okładania gipsem ręka jest odpowiednio układana (wręcz boleśnie wyginana). Raczej nie ma tu czasu na rzeczy w stylu skanowanie, obróbka softem, druk itd. W przypadku pojedynczego pacjenta z prostym złamaniem, bez otarć i krwawienia, w porządku. W przypadku nagłej pomocy jak dla mnie pomysł nie sprawdzi się.

    Ja wykorzystanie "pomysłu" widzę następująco:
    Mam założony konwencjonalny gips, który mi się nie podoba. Nadmiar gotówki uwiera mnie, idę więc do firmy iMedical Design, gdzie popijając bezkofeinową sojową kafe latte robiony jest mi skan ułożonej już odpowiednio ręki. Gips tradycyjny jest zdejmowany i zastępuje go ten "designerski".
