Schemat silnika - rozruch(sekwencja styczników)

Ejlon 17 Jul 2014 19:30 2730 4
  • #1
    Ejlon
    Level 8  

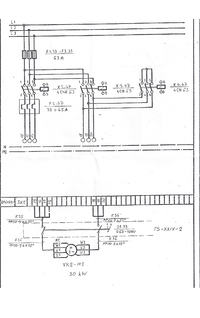

    Dzień dobry, mam problem z rozwikłaniem sekwencji łączeniowej silnika. Muszę odpowiednio stworzyć kolejność działania styczników. Z maszyn elektrycznych najlepszy nie jestem, ale tutaj po prostu nie wiem jak się za to zabrać. Spędziłem już nad tym trochę czasu i nic mi nie wyszło. Schematy załączam jako obrazki.
    ( stan początkowy jest stanem bez-napięciowym, problem w tym, jak to załączyć poprawnie )

    Schemat silnika - rozruch(sekwencja styczników) Schemat silnika - rozruch(sekwencja styczników)

    edit:
    Przy silniku sobie dałem radę, gdyby oznaczyć od lewej do prawej styczniki 1-3 to:
    1) zał 1,3 otw. 2
    2) zał 1 otw. 2,3
    3)zał 1,2 otw. 3

    Co jednak należy zrobić w sterowaniu ? Zupełnie nie wiem jak to odnieść do silnika.
  • Helpful post
    #3
    Krzysztof Reszka
    Moderator of Electrical engineering
    Po pierwsze schemat jest nie kompletny brak układu sterowania przyciskami (zapewne) ale spróbujmy.
    Przekaźnik czasowy K1 jest uruchomiany zapewne przez te przyciski , swym stykiem 46 robi podtrzymanie dla przycisków . Następnie uruchamiany jest k4 i K2 silnik pracuje w gwieździe , czasówka K1 przerywa K4 i załącza K3 silnik pracuje w trójkącie . Wyłączenie zapewne tymi przyciskami (pozbawienie fazy NS )lecz ich brak nie pozwala tego rozwinąć.
  • Helpful post
    #4
    rafal o
    Level 15  
    Czy mógł byś bardziej sprecyzować swój problem,bo za bardzo nie wiem z czym nie możesz sobie poradzić. Według mnie załączasz układ przyciskiem k1,48 zaczyna pracować stycznik k1,k2 i k4,po
    upływie czasu ustawionego na przekaźniku czasowym crt s5 i zakończeniu rozruchu silnika otwiera się stycznik k4 a zamyka k3 silnik przechodzi w normalną pracę
  • #5
    Ejlon
    Level 8  
    Bardzo dziękuję za odpowiedzi i w sumie trafiliście w moje pytanie. Po prostu nie byłem pewny jak sie po kolei dokonuje przelaczen w obwodzie. Teraz już co nieco wiem.
