Pilot RC5 czyli aktualizacja selektora i coś jeszcze

ilon 26 Lip 2014 19:27 9720 15
  • Pilot RC5 czyli aktualizacja selektora i coś jeszcze

    Witam wszystkich, pewnie pamiętacie moją poprzednią konstrukcję, którą tu prezentowałem. Był to selektor audio a konkretniej:

    https://www.elektroda.pl/rtvforum/topic2804286.html

    Wtedy niektórzy z Was pisali, że wszystko fajnie ale brakuje sterowania pilotem. Myślałem, że przesadzacie. Jednak po pewnym czasie użytkowania stwierdziłem, że mieliście rację i że wstawanie jest głupie. :D

    Jakiś czas temu przeglądając forum natknąłem się na projekt Pana Mirka:

    https://www.elektroda.pl/rtvforum/topic1139494-0.html

    Więc postanowiłem z niego skorzystać i tak powstała moja uboższa wersja obsługująca tylko standard RC5. Pilot posiada 4 przyciski. Jest możliwość wlutowania piątego ale dla moich potrzeb wystarczają cztery. Całość zbudowana w oparciu o Attiny 2313a, zasilana baterią 11a. Kiedy pilot jest nieużywany procesor jest w trybie power down, aby nie czerpać baterii.

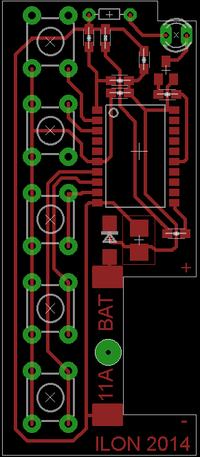

    Płytka drukowana zaprojektowana w eagle,u i wykonana metodą termotransferu oraz pocynowana. Program napisałem w bascomie.

    Pilot RC5 czyli aktualizacja selektora i coś jeszcze

    Oto kilka zdjęć środka:

    Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze

    Wróćmy do selektora musiałem przeprojektować i ponownie wykonać płytkę przednią tak aby wrzucić tam odbiornik podczerwieni, żeby wszystko mogło współpracować z pilotem. No i rzecz jasna dorzucić do programu obsługę pilota. Oczywiście mogłem to zrobić za pierwszym razem ale... Więc wyszła podwójna robota, jednak nie żałuję.

    Pilot RC5 czyli aktualizacja selektora i coś jeszcze

    Kilka zdjęć nowej płytki:

    Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze

    No i na koniec "coś jeszcze".

    Jak wspomniałem wcześniej pilot posiada cztery przyciski. Do obsługi selektora wykorzystane są tylko trzy z nich. Czwarty służy do włączania/wyłączania listwy zasilającej zestaw technicsa, swbwoofer, gramofon, odbiornik bluetooth. Aby to było możliwe zbudowałem prosty odbiornik włącz/wyłącz.

    A wygląda to tak:

    Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze Pilot RC5 czyli aktualizacja selektora i coś jeszcze

    Odbiornik zbudowany na poczciwym attiny2313, akurat walał się gdzieś na biurku, Zasilanie to zasilacz beztransformatorowy zaczerpnięty ze schematu wyłącznika zmierzchowego j-053 firmy Jabel. Stan włączony/wyłączony sygnalizowany jest za pomocą dwukolorowej diody led (zielony/czerwony).
    Jeśli chodzi o płytkę to wykonana tak jak poprzednie, więc nie będę się powtarzał bo i tak już trochę długie wydają się moje wypociny. :D

    Zapraszam do oceny, komentowania. Wszelkie sugestie mile widziane. Pozdrawiam Wszystkich.
