Mario Endo, inżynier firmy Texas Instruments, stawia w swoim najnowszym artykule na blogu bardzo istotne pytanie. Czy wiecie iż stabilizatory napięcia odniesienia są używane w bardzo wielu aplikacjach? Wynika to z faktu iż wiele układów elektronicznych potrzebuje do poprawnej pracy w którymś miejscu toru sygnałowego napięcia odniesienia, do którego porównywane mogą być napięcia sygnałów w układzie. Układy te wykorzystywane są najczęściej jako źródło odniesienia dla konwerterów analogowo-cyfrowych i cyfrowo-analogowych, jednakże aplikowane są także w innych miejscach - do ustalania progu zadziałania komparatora, jako zamienniki diod Zenera itp.. Często nie przykłada się do tych układów należytej uwagi, z uwagi na fakt ich pozornej prostoty - wszak to układy wyposażone w zazwyczaj tylko trzy do pięciu pinów, jednakże niepoprawny dobór elementu stabilizującego napięcie referencyjne w układzie może być przyczyną wielu problemów z działaniem systemu.
Co więcej, na rynku obecnych jest bardzo wiele stabilizatorów napięcia odniesienia i znaczna część z nich w swoim opisie wykorzystuje stwierdzenia takie jak "wysoka precyzja" czy nawet "ultra wysoka precyzja", jednakże w karcie katalogowej obecny jest jedynie, na przykład, jeden z kluczowych parametrów, opisujących działanie stabilizatora napięcia referencyjnego, co wcale nie pomaga w procesie doboru tego elementu.
Istnieje siedem parametrów które mają wpływ na funkcjonowanie źródła napięcia odniesienia, a to który z parametrów jest kluczowy zależy od konkretnej aplikacji. Aby pomóc objaśnić znaczenie tych parametrów (i kilku dodatkowych) oraz zaprezentować wszystkie źródła błędów napięcia odniesienia autor artykułu stworzył dokument opisujący proces selekcji stabilizatora napięcia referencyjnego, dostępny http://www.ti.com/sva-ppd-nps-vref-awire-20140809-whip-en. Autor wyraża nadzieję iż dokument ten pozwoli uprościć proces selekcji układu.

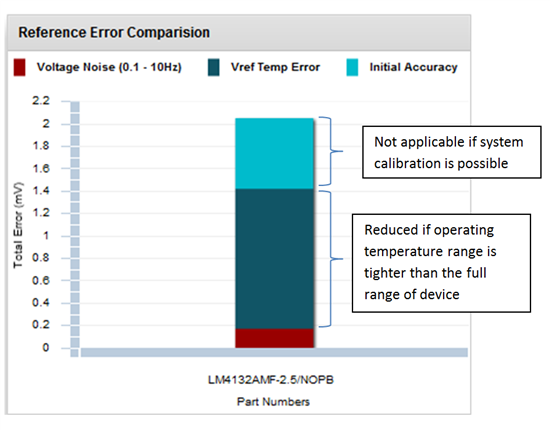

Poleca się także korzystanie z nowego narzędzia z serii WEBENCH®. http://www.ti.com/sva-ppd-nps-vref-awire-20140809-lp-en WEBENCH® Series Voltage Reference Selector tool , czyli narzędzie do selekcji stabilizatorów napięcia odniesienia, to program oparty o metody wyznaczania błędów, opisanych w powyższym dokumencie. Wszystko co trzeba do niego wprowadzić do wybrany przetwornik analogowo-cyfrowy (ADC), a oprogramowanie zaprezentuje nam szereg stabilizatorów napięcia odniesienia, posortowanych według ich parametrów. Dodatkowo dostępny jest selektor, umożliwiający ustawienie wagi poszczególnych źródeł błędu, takich jak współczynnik temperaturowy czy wstępna precyzja źródła, co umożliwia zdefiniowanie jaki parametr jest najważniejszy w konkretnej aplikacji. Program ten umożliwia wizualne porównanie wartości błędów poszczególnych stabilizatorów odniesienia, wraz z ich zużyciem mocy itp. Warto skorzystać z tego oprogramowania.
