Kompaktowa płytka rozwojowa na ARMie

mi_ma 27 Sie 2014 20:47 6678 6
  • Kompaktowa płytka rozwojowa na ARMie

    Poniżej krótki opis projektu autorstwa internauty ukrywającego się pod nickiem Vsergeev. Jest to niewielka płytka rozwojowa o nazwie ARM-BMW (ARM Bare Metal Widget ) zbudowana w oparciu o mikroprocesor ARM NXP LPC1114DH28 . Autor zapewnia, że zmieścił się z kosztem elementów w 15-stu dolarach (według zamieszczonej listy części wyłączając akumulatorek i PCB).
    Mikroprocesor posiada 32kB pamięci Flash, 8kB pamięci SRAM, przetwornik ADC oraz interface'y I2C/SPI/UART. Na płytce rozmieszczono szereg wyprowadzeń na listwach pinowych, w tym wejścia przetwornika ADC, I2C, SPI, UART, wejścia/wyjścia cyfrowe itp. Oprócz tego na płytce znajdziemy dwa przyciski, cztery diody LED oraz podwójny mikro-przełącznik typu DIP. Procesor może wykorzystywać zarówno wewnętrzny oscylator jak i zewnętrzny (standardowy montowany powierzchniowo HC49UP) Układ może być zasilany z portu USB lub też z akumulatora LiPo. Całość charakteryzuje się niewielkimi rozmiarami (43 x 70 mm).

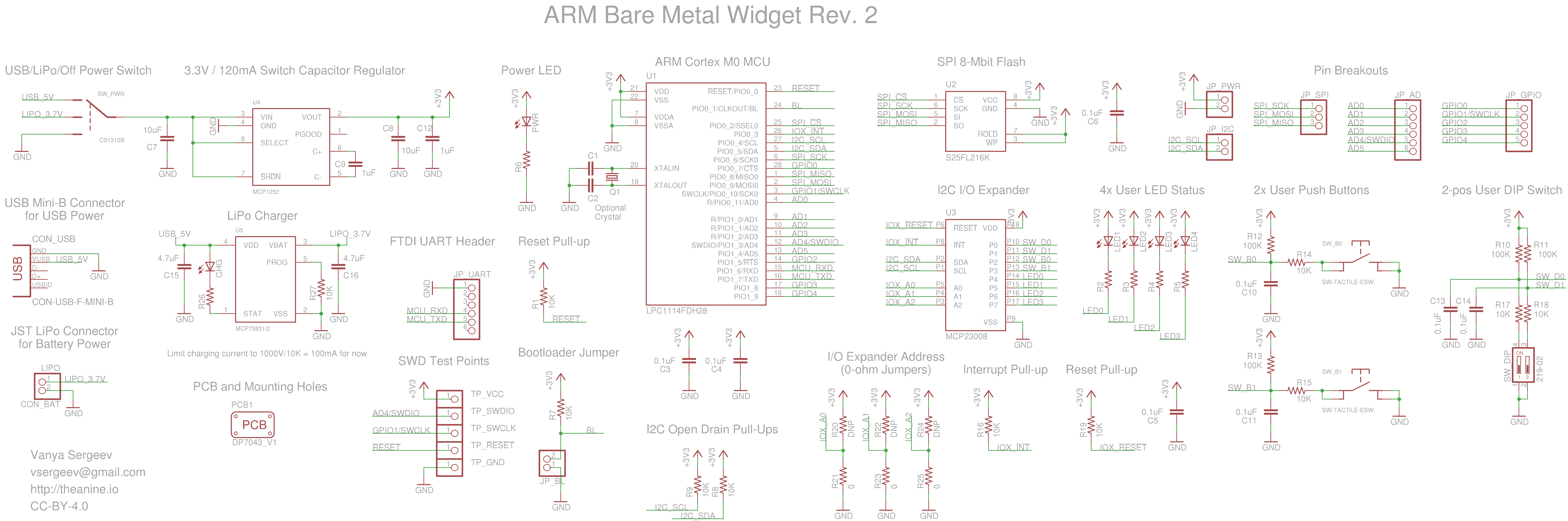

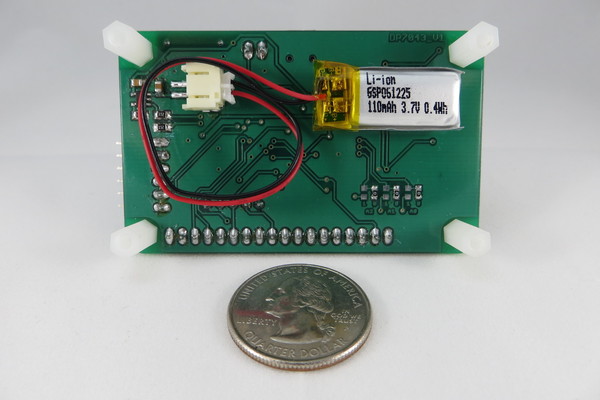

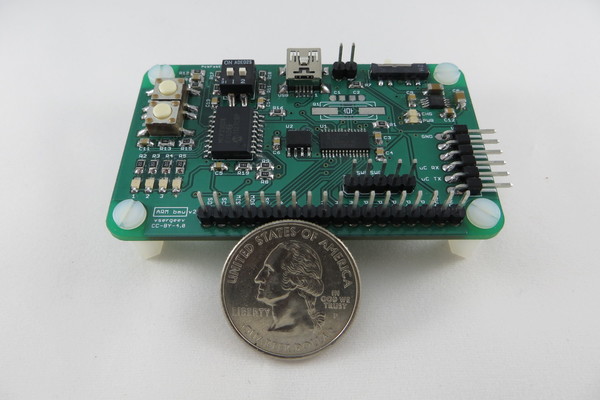

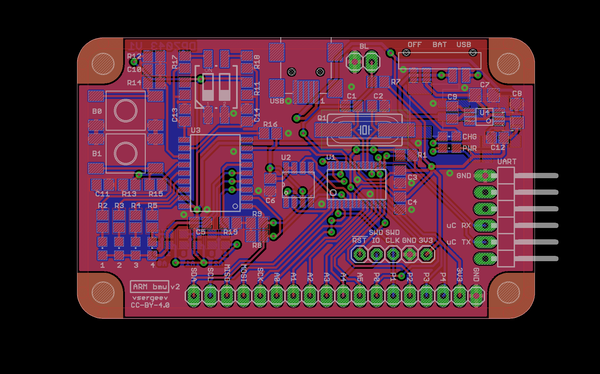

    Jest to projekt typu open-source, więc wszelkie pliki niezbędne do powielenia projektu znajdziecie na stronie źródłowej. Poniżej zamieszczam tylko kilka zdjęć (w tym schemat).


    Kompaktowa płytka rozwojowa na ARMie Kompaktowa płytka rozwojowa na ARMie Kompaktowa płytka rozwojowa na ARMie Kompaktowa płytka rozwojowa na ARMie

    Źródło http://theanine.io/projects/arm-bmw/

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 13920897
    encore
    Poziom 19  
    Cypress sprzedaje arm-a o identycznych parametrach razem z płytką za 4 dolary. Przy takiej cenie nie ma sensu otwartych drzwi wywarzać.

    http://www.cypress.com/?rid=92146

    Kompaktowa płytka rozwojowa na ARMie
  • #3 13921564
    michalko12
    Specjalista - Mikrokontrolery
    No i zapłacisz te 4$ i co dalej? Dalej rzeźba w kompletowaniu darmowego środowiska programistyczenego.

    Siłą LPC jest darmowe IDE LPCXpresso.
  • #5 13921641
    encore
    Poziom 19  
    michalko12 napisał:
    No i zapłacisz te 4$ i co dalej? Dalej rzeźba w kompletowaniu darmowego środowiska programistyczenego.

    Siłą LPC jest darmowe IDE LPCXpresso.


    Płytka jest prostacka i skormna , to prawda. Jednak to jest również jej wielka zaleta. Wstawiasz płytkę we własną płykte uniwersalną i obudowujesz czym chcesz, to jest wielki plus tego rozwiązania jakie ma Cypress.


    Środowisko do programowania jest darmowe z kompilatorem gcc. Można podłączyć Keila. Dokumentacja jest zrobiona genialnie. Pod tym względem inni moga uczyć się od Cypress-a.
    A sam mikrokontroler można kupić za 1 dolara. Sprawdzałem w Farnellu , są po 3,50zł.
  • #6 13927311
    JonatanBorkowski
    Poziom 11  
    Do Cypressa trzeba się przekonać! Praca na nim bardzo przyśpiesza proces prototypownia. Co prawda w tym wydaniu posiada wgrany bootloader i programujemy go przez UART.
  • #7 13964463
    OldSkull
    Poziom 28  
    15$+koszt PCB to wcale nie tak tanio.
    - STM32VLDiscovery: http://www.tme.eu/pl/details/stm32vldiscovery...ruchomieniowe-pozostale/st-microelectronics/# 45zł, podobna cena STM32F0, STM32L100C,
    - LPCXpresso: http://www.tme.eu/pl/details/ea-xpr-009/zesta...chomieniowe-do-ukladow-nxp/embedded-artists/# 100zł
    - Płytki FRDM od Freescale - od 60zł, ale za 70zł mamy jeszcze akcelerometr a za 80zł dodatkowy wyświetlacz itp.

    Więc podana cena nie jest jakąś super ceną. Powinni się raczej zastanowić nad modułowym openhardware, aby za jedną cenę peryferiów można było się uczyć wielu procesorów.
