Saia PCD1 Panel ESA WT170 - Jak połączyć panel z tym sterownikiem

Mógłby ktoś podpowiedzieć jak połączyć ten panel z tym sterownikiem? Programy już mam ispróbuję później kombinować ale nie jestem pewien co do połączenia.

Jaki jest konkretnie typ sterownika Saia? Piszesz PCD1, obrazek jest z PCD2. Chcesz to połączyć po RS232, 485, czy wszystko jedno?

Wszystko jedno, byle działało. PCD1 M130

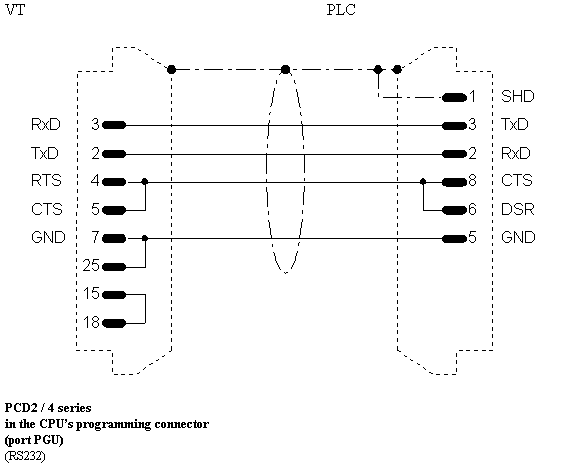

Schemat kabelka wg dokumentacji, VT to panel (złącze 25 pin), PLC to złącze 9 pin opisane "PGU".



Kabel jw. przełącza sterownik w tryb PGU (zawsze 9600 b/s, adres S-Bus nie jest sprawdzany).

Jest jeszcze drugi schemat, gdzie pin DSR od strony sterownika łączy się z GND, zamiast z CTS - to jest normalny tryb pracy SBus, żeby działał, to w konfiguracji sterownika musi być załączony S-Bus, w panelu ustawiona prędkość trasmisji i adres abonenta S-Bus zgodnie z tym co ma ustawione sterownik.

Wszystko działa. Podłączyłem w taki sposób jak na obrazku + ustawienia w Device configurator.


Dzięki za zainteresowanie i pomoc.
