Zegar lampowy Nixie electroNIXclock pod lampy IN12

electroNIXclock 02 Paź 2014 22:37 13404 14
  • Zegar lampowy Nixie electroNIXclock pod lampy IN12

    Witajcie!
    Prezentujemy kolejny zegar z serii electroNIXclock. Tym razem pod lampy IN12 pod 6 sztuk, czyli mamy sekundnik!
    Konstrukcja bazuje na sprawdzonym i estetycznym pomyśle zamknięcia efektownej białej PCB pomiędzy dwoma klepkami dębowymi (tak jak w naszym zegarze 4xLC516 https://www.elektroda.pl/rtvforum/topic2858244.html#13870904).

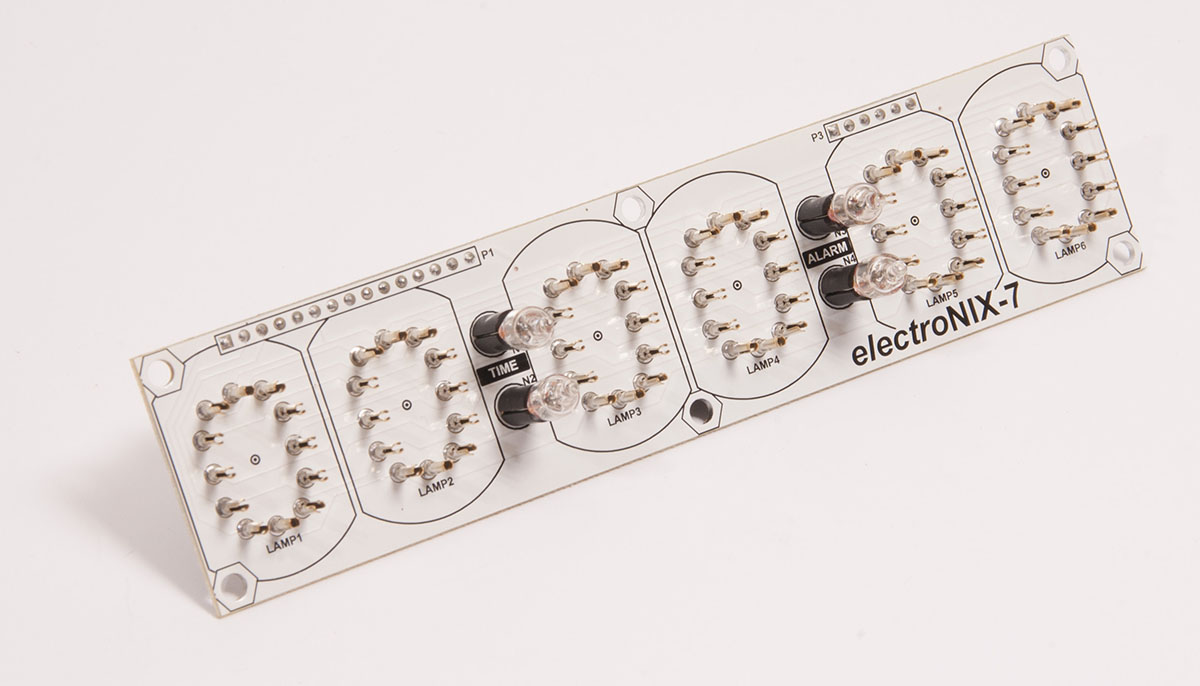

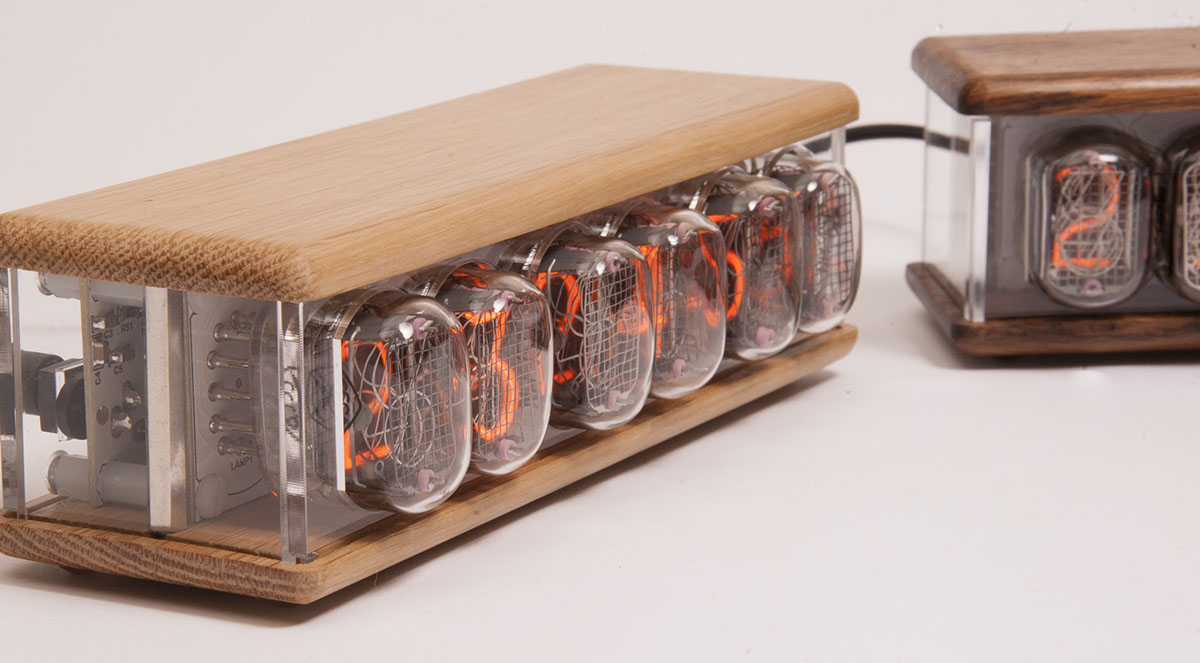

    Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12

    Elektrycznie również bazujemy na naszej sprawdzonej zegarkowej platformie opartej o tylko jeden układ scalony: procesor ATmega16.
    Poprawiliśmy sposób zasilania odbiornika podczerwieni pilota. Tym razem zasilany jest on z portu procesora. W ten sam sposób zasilany jest czujnik światła do regulacji jasności świecenia lampek. Zabiegi te pozwoliły na wydłużenie czasu podtrzymania do ponad 8 godzin od momentu zaniku napięcia sieci.

    Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12
    Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12

    Funkcja płynnego przenikania cyfr jest zaimplementowana w standardzie, ale można ją wyłączyć w menu serwisowym. Pilot już wkrótce dopracujemy i szczegóły przedstawimy w tym wątku.
    Jak zawsze najpierw powstał "zielony" prototyp, dopiero potem docelowa PCB.

    Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12

    Schemat i wzór PCB:

    Zegar lampowy Nixie electroNIXclock pod lampy IN12 Zegar lampowy Nixie electroNIXclock pod lampy IN12

    W razie zainteresowania będziemy stopniowo uzupełniać dokumentację.
