Czy wiedzieliście, iż do projektowania cewek na płytce drukowanej, do aplikacji detektorów indukcyjnych, wykorzystać można program WEBENCH? I zajmie to zaledwie pięć minut!
Jeśli rozważacie wykorzystanie konwertera indukcyjności na wartość cyfrową, takiego jak na przykład układ LDC1000 firmy Texas Instruments, jednakże obawiacie się iż zaprojektowanie odpowiedniej cewki do sensora jest bardzo czasochłonne koniecznie musicie zwrócić uwagę na Pakiet Projektanta Cewek do Detekcji w programie WEBENCH.
http://webench.ti.com/webench5/ldc/index.cgi?...ing-sva-web-idc-ldc-awire-20140917-webench-en WEBENCH Inductive Sensing Designer czyli Pakiet Projektanta Cewek do Detekcj jest narzędziem dostępnym on-line, umożliwiającym projektowanie rozmaitych cewek użytkowanych w wielu aplikacjach, gdzie korzysta się z techniki detekcji indukcyjnej. Po przetestowaniu prototypu projekt cewki łatwo da się skopiować do programu w którym projektuje się płytki drukowane.
Aby zaprojektować w WEBENCH cewkę wystarczy przejść przez poniższe trzy proste kroki: selekcja parametrów wejściowych, wybór jednej spośród szeregu automatycznie wygenerowanych cewek, skopiowanie projektu do wykorzystywanego oprogramowania CAD w którym projektuje się płytki drukowane.
Selekcja parametrów wejściowych
Załóżmy iż chcemy możliwe najmniejszą cewkę na czterowarstwowej płytce drukowanej, która ma mierzyć odległość od elementu z stali nierdzewnej, o wielkości 10 cm. Rozdzielczość pomiaru wynieść ma 5 mikrometrów, a maksymalny zakres pomiarowy do 2 centymetrów. Te parametry wprowadzić można do apletu on-line w części ‘Requirements and Conceptual Diagram’ panelu. Następnie, po prawej, można w okienku wstępnie przefiltrować uzyskane wyniki wybierając odpowiednie ustawienia.
Pamiętać należy iż maksymalna odległość cewki od mierzonego elementu przy danej rozdzielczości zmienia się wraz z średnicą cewki. Aby dowiedzieć się więcej o maksymalnej mierzonej odległości warto zajrzeć do artykułu odpowiadającemu na trzy najczęstsze pytania odnośnie układu LDC1000 dostępnego tutaj (chętnie przetłumaczę ten artykuł, jeśli będą zainteresowani - przyp. tłum.).
Badanie zachowania automatycznie wygenerowanych cewek i selekcja tej, która najlepiej pasuje do projektowanego systemu
Po naciśnięciu przycisku 'Recalculate’ program WEBENCH pokazuje nam osiem projektów cewek, każda z nich spełniająca wymagania, ustawione wcześniej w programie. Narzędzie prezentowane w tym artykule samodzielnie wylicza wiele parametrów cewki, takie jak ilość zwojów na warstwę, induktancję cewki oraz wyznacza na drodze symulacji układu efektywną rozdzielczość. Dodatkowo program sugeruje także jaka powinna być wartość kondensatora w układzie. Oczywiście nie trzeba stosować się do tej sugestii, jednak wyznaczone w oprogramowaniu krzywe wyznaczone są dla sugerowanej wartości pojemności kondensatora i mogą ulec zmianie.
Następnie posortować można rezultaty po średnicy cewki i wybrać najmniejszą czterowarstwową cewkę. W tym przypadku WEBENCH pokazuje iż najmniejsza jest cewka oznaczona ‘PCB inductor coil 6’ - ma ona trzy centymetry średnicu i 69 zwojów na warstwę. Jej induktancja w stanie wolnym wynosi 830 μH.
Po naciśnięciu przycisku 'Open Design' przy wybranej cewce, można obejrzeć dokładniejsze wyniki symulacji oraz wykresy(Rp vs. odległość, induktancja vs. odległość oraz rozdzielczość vs. odległość) a także sprawdzić warunki pracy w układzie. Dla ułatwienia program wyświetla także schematy podłączenia cewki, listę potrzebnych elementów i obrazek tego jak cewka ma wyglądać.
Jeśli wybrana cewka nie spełnia naszych oczekiwań, jedyne co trzeba zrobić to cofnąć się o krok i wybrać inną cewkę w celu sprawdzenia jej parametrów.
Eksport projektu cewki do używanego do projektowania PCB oprogramowania CAD
Jeśli jesteś zadowolony ze stworzonego projku wystarczy kliknąć na przycisk 'CAD File Export'. Dostępne jest pięć często spotykanych formatów pliku wyjściowego:
W opisywanym przykładzie projekt cewki eksportowany został to Altium Designera. Tak wygląda wyeksportowany projekt w Altiumie:
Źródło:
http://e2e.ti.com/blogs_/b/analogwire/archive...e-sensing-five-minute-sensor-coil-design.aspx
Jeśli rozważacie wykorzystanie konwertera indukcyjności na wartość cyfrową, takiego jak na przykład układ LDC1000 firmy Texas Instruments, jednakże obawiacie się iż zaprojektowanie odpowiedniej cewki do sensora jest bardzo czasochłonne koniecznie musicie zwrócić uwagę na Pakiet Projektanta Cewek do Detekcji w programie WEBENCH.
http://webench.ti.com/webench5/ldc/index.cgi?...ing-sva-web-idc-ldc-awire-20140917-webench-en WEBENCH Inductive Sensing Designer czyli Pakiet Projektanta Cewek do Detekcj jest narzędziem dostępnym on-line, umożliwiającym projektowanie rozmaitych cewek użytkowanych w wielu aplikacjach, gdzie korzysta się z techniki detekcji indukcyjnej. Po przetestowaniu prototypu projekt cewki łatwo da się skopiować do programu w którym projektuje się płytki drukowane.
Aby zaprojektować w WEBENCH cewkę wystarczy przejść przez poniższe trzy proste kroki: selekcja parametrów wejściowych, wybór jednej spośród szeregu automatycznie wygenerowanych cewek, skopiowanie projektu do wykorzystywanego oprogramowania CAD w którym projektuje się płytki drukowane.
Selekcja parametrów wejściowych
Załóżmy iż chcemy możliwe najmniejszą cewkę na czterowarstwowej płytce drukowanej, która ma mierzyć odległość od elementu z stali nierdzewnej, o wielkości 10 cm. Rozdzielczość pomiaru wynieść ma 5 mikrometrów, a maksymalny zakres pomiarowy do 2 centymetrów. Te parametry wprowadzić można do apletu on-line w części ‘Requirements and Conceptual Diagram’ panelu. Następnie, po prawej, można w okienku wstępnie przefiltrować uzyskane wyniki wybierając odpowiednie ustawienia.
Pamiętać należy iż maksymalna odległość cewki od mierzonego elementu przy danej rozdzielczości zmienia się wraz z średnicą cewki. Aby dowiedzieć się więcej o maksymalnej mierzonej odległości warto zajrzeć do artykułu odpowiadającemu na trzy najczęstsze pytania odnośnie układu LDC1000 dostępnego tutaj (chętnie przetłumaczę ten artykuł, jeśli będą zainteresowani - przyp. tłum.).
Badanie zachowania automatycznie wygenerowanych cewek i selekcja tej, która najlepiej pasuje do projektowanego systemu
Po naciśnięciu przycisku 'Recalculate’ program WEBENCH pokazuje nam osiem projektów cewek, każda z nich spełniająca wymagania, ustawione wcześniej w programie. Narzędzie prezentowane w tym artykule samodzielnie wylicza wiele parametrów cewki, takie jak ilość zwojów na warstwę, induktancję cewki oraz wyznacza na drodze symulacji układu efektywną rozdzielczość. Dodatkowo program sugeruje także jaka powinna być wartość kondensatora w układzie. Oczywiście nie trzeba stosować się do tej sugestii, jednak wyznaczone w oprogramowaniu krzywe wyznaczone są dla sugerowanej wartości pojemności kondensatora i mogą ulec zmianie.
Następnie posortować można rezultaty po średnicy cewki i wybrać najmniejszą czterowarstwową cewkę. W tym przypadku WEBENCH pokazuje iż najmniejsza jest cewka oznaczona ‘PCB inductor coil 6’ - ma ona trzy centymetry średnicu i 69 zwojów na warstwę. Jej induktancja w stanie wolnym wynosi 830 μH.

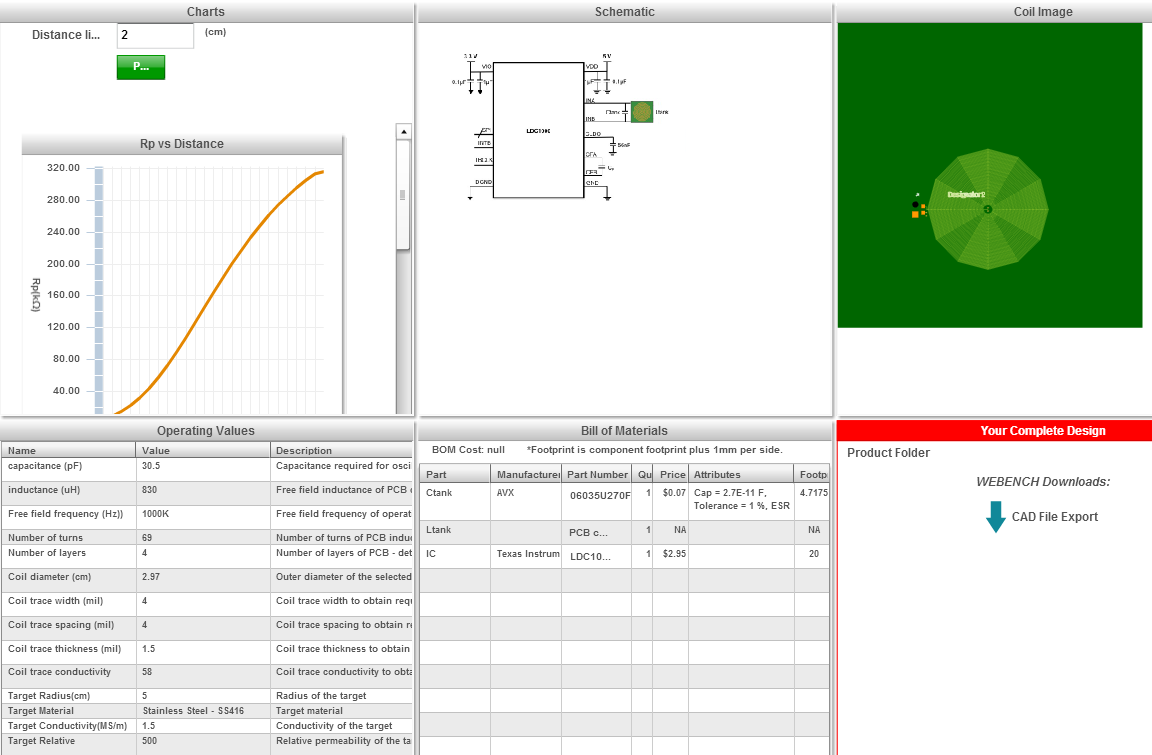

Po naciśnięciu przycisku 'Open Design' przy wybranej cewce, można obejrzeć dokładniejsze wyniki symulacji oraz wykresy(Rp vs. odległość, induktancja vs. odległość oraz rozdzielczość vs. odległość) a także sprawdzić warunki pracy w układzie. Dla ułatwienia program wyświetla także schematy podłączenia cewki, listę potrzebnych elementów i obrazek tego jak cewka ma wyglądać.
Jeśli wybrana cewka nie spełnia naszych oczekiwań, jedyne co trzeba zrobić to cofnąć się o krok i wybrać inną cewkę w celu sprawdzenia jej parametrów.
Eksport projektu cewki do używanego do projektowania PCB oprogramowania CAD
Jeśli jesteś zadowolony ze stworzonego projku wystarczy kliknąć na przycisk 'CAD File Export'. Dostępne jest pięć często spotykanych formatów pliku wyjściowego:

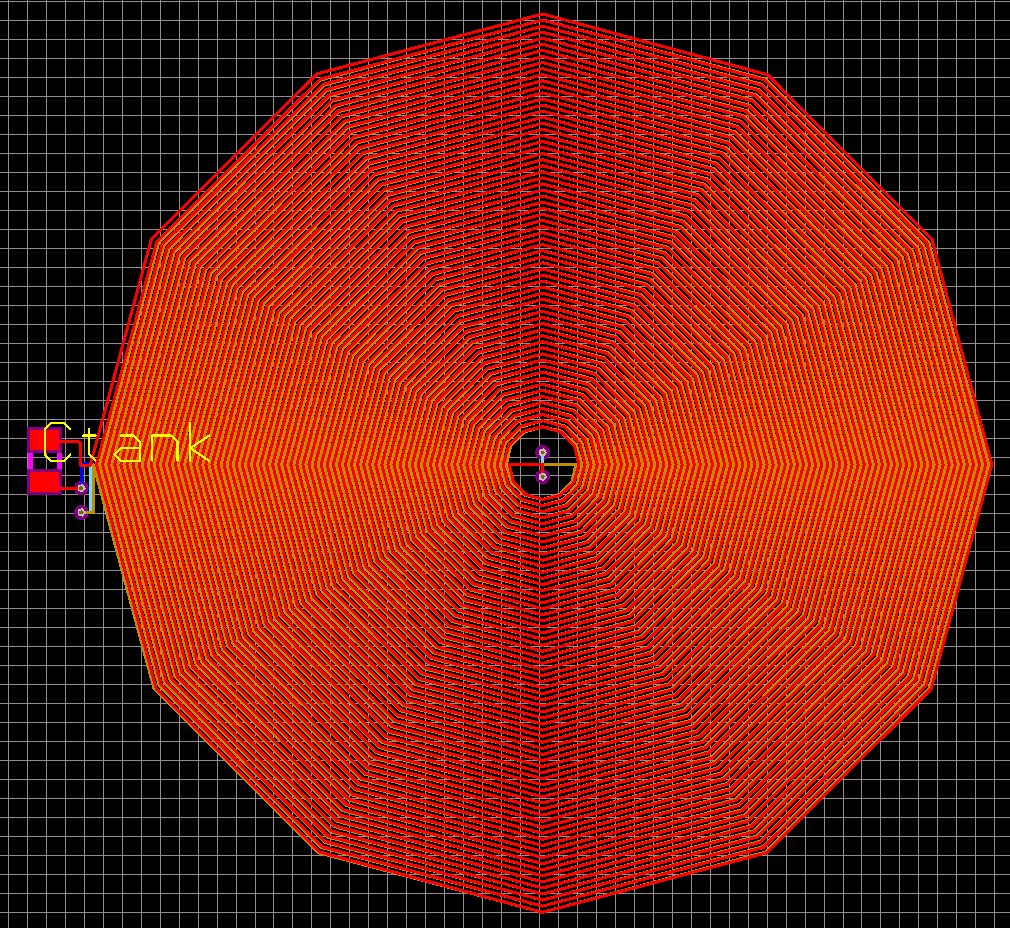

W opisywanym przykładzie projekt cewki eksportowany został to Altium Designera. Tak wygląda wyeksportowany projekt w Altiumie:
Źródło:
http://e2e.ti.com/blogs_/b/analogwire/archive...e-sensing-five-minute-sensor-coil-design.aspx
