Dell model: H275P-01 - Spalony warystor prośba o identyfikację

08 Paź 2014 10:51 3717 8
  • Poziom 20  
    Dell model: H275P-01 - Spalony warystor prośba o identyfikację
    Witam,

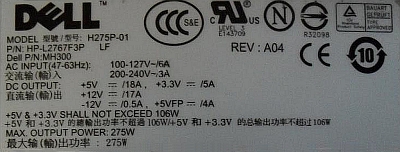

    Zasilacz z komputera DELL Optiplex 755
    Model zasilacza: H275P-01
    P/N:HP-L2767F3P1 LF

    Na PCB są takie oznaczenia:
    DL-L2767F3P-LF
    REV.:A07

    Zasilacz padł po nagłym odłączeniu zasilania (wybiło bezpieczniki). Nie uruchamia się. Zauważyłem, że element oznaczony ZNR2 jest zwęglony. Czy mógłbym poprosić o jego identyfikację?
    Dell model: H275P-01 - Spalony warystor prośba o identyfikacjęDell model: H275P-01 - Spalony warystor prośba o identyfikacjęDell model: H275P-01 - Spalony warystor prośba o identyfikację
  • PCBway
  • Pomocny post

    Poziom 29  
    Warystor z zabezpieczenia kondensatorów, było przepięcie. Do sprawdzenia:
    - pojemność obu kondensatorów filtrujących napięcie sieciowe, a przynajmniej wizualna kontrola, czy nie ma wypukłości na denku
    - rezystory wyrównawcze wlutowane równolegle do tych kondensatorów
    - mostek prostowniczy / diody prostownicze
    - bezpiecznik sieciowy

    Warystory są typu 10/150, rezystory wyrównawcze muszą mieć taką samą wartość, jeśli jeden z nich ulegnie przerwaniu to napięcie na odpowiadającym mu kondensatorze będzie rosło i nastąpi uszkodzenie.
    Wymień od razu oba ZNR2 i ZNR3 wmontowane równolegle do kondensatorów, parametry możesz też odczytać z tego drugiego warystora.
  • PCBway

  • Poziom 29  
    Coś mi tutaj nie gra, 241VAC to jest 340VDC. Nie ma tam przypadkiem 3 warystorów?
    Jeden na 340VDC idzie zaraz za prostownikiem (lub za bezpiecznikiem) i zabezpiecza całe napięcie wejściowe, a 2 szt. na napięcie 200VDC idą równolegle do kondensatorów i zabezpieczają je indywidualnie. Jeśli ten spalony warystor był równolegle z kondensatorem to te z TME będą OK, ale jeśli był wpięty na całość napięcia to trzeba by było wymienić na taki sam, np. Taki.
    Popatrz po ścieżkach jak był podłączony ten uszkodzony, jeśli na całość napięcia to będzie taki jak podałem, jeśli na jeden kondensator to ten co dałeś w linku.
  • Moderator
    Zatem dla porównania z innego zasilacza Dell...
    Dell model: H275P-01 - Spalony warystor prośba o identyfikację

  • Poziom 29  
    Dzięki TONI_2003, gość już dostał rozwiązanie: równolegle do zasilania ma być 241-7, a równolegle z każdym kondensatorem 150-7 (tak jak na schemacie). Problem jest, że ze zdjęcia nic nie wynika, a płytę zasilacza to on ma na stole u siebie i wielki opór przed uruchomieniem miernika w trybie kontroli ciągłości obwodu. Zdalnie to więcej nie pomogę. Na tym schemacie nie ma 241-7, może nie we wszystkich wersjach występują.
  • Moderator
    Rozwiązań jest wiele... :D
    Dell model: H275P-01 - Spalony warystor prośba o identyfikację
  • Poziom 20  
    Po wymianie bezpiecznika i 2 warystorów, na te z linków powyżej zasilacz zaczął normalnie pracować. Dziękuję za pomoc.
