Profesjonalny projekt automatycznego ciśnieniomierza naręcznego

mi_ma 21 Paź 2014 20:36 3621 0
  • Profesjonalny projekt automatycznego ciśnieniomierza naręcznego

    Większość projektów DIY, które publikuję na stronach elektrody są tworami zapalonych hobbystów. Często brakuje im "przemysłowego" doświadczenia, co w efekcie prowadzi do pewnych funkcjonalnych bądź estetycznych niedociągnięć. Zwykle pojawia się wtedy dyskusja typu: czemu tak? Dlaczego nie ma WiFi, itp. Ostatnio prezentowany zegarek od inżynierów z CERN przypomniał mi, że DIY to nie tylko domena domowych konstruktorów, ale także doświadczonych konstruktorów. Dlatego poniżej chciałbym wam przedstawić projekt ciśnieniomierza krwi autorstwa inżynierów z Microchipa.
    Od lat korzystam zarówno z ich procesorów, jak i artykułów odnośnie ich zastosowania publikowanych na stronie microchipa. Dokumentacje produktów są obszerne i szczegółowe, co zawsze lubiłem. Jeśli chodzi o ich artykuły w dziale "application notes", to nie znajdziemy w nich kompletnego projektu z płytką PCB i kodem źródłowym. Tak jest też w przypadku tego projektu. Jednak ilość informacji dotyczących sposobu wykorzystania, metody działania, szczegółów, na które trzeba zwrócić uwagę, naprawdę jest pokaźna i stanowi skarbnicę wiedzy dla każdego konstruktora.

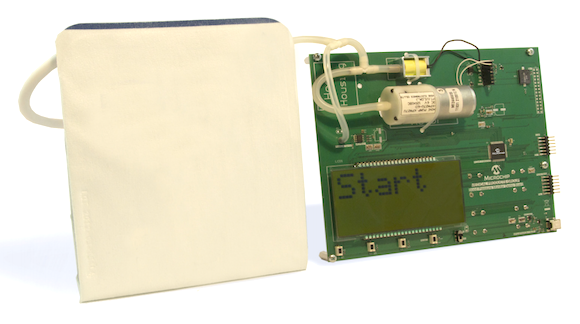

    Ale wracając do projektu: urządzenie to typowy automatyczny ciśnieniomierz zakładany na ramię. Urządzenie zostało zbudowane w oparciu o PIC24FJ128GC010 oraz wzmacniacz operacyjny MCP6N11. Ciśnienie rękawa i rezonansowe (odpowiadające ciśnieniu krwi badanego) jest mierzone przy użyciu czujnika ciśnienia powietrza 2SMPP-02 i podawane na wejścia przetworników analogowo cyfrowych mikrokontrolera. Co warto zauważyć - to sygnał rezonansowy podawany jest na ADC przez filtr górnoprzepustowy zbudowany w oparciu o wewnętrzny wzmacniacz mikrokontrolera.
    Ze względu na wpływ drgań silnika na sygnał z czujnika ciśnienia, płytka została zaprojektowana w taki sposób, aby zmniejszyć wpływ dodatkowego szumu.
    Wyniki pomiaru mogą być wyświetlane na ekranie LCD, wysyłane poprzez port USB lub też bezprzewodowo przez Bluetooth. Urządzenie zasilana jest z portu USB lub baterii AAA.
    Pomimo braku PCB i kodu źródłowego w artykule znajdziecie wszystkie niezbędne schematy oraz opis działania wraz ze schematem blokowym oprogramowania. Schematy i wszystkie informacje znajdziecie w artykule źródłowym na stronie Microchipa.

    Profesjonalny projekt automatycznego ciśnieniomierza naręcznego

    Źródło http://ww1.microchip.com/downloads/en/AppNotes/00001556A.pdf
