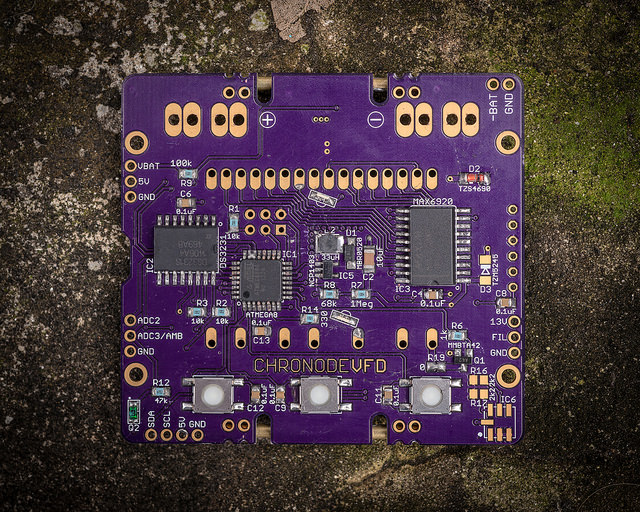

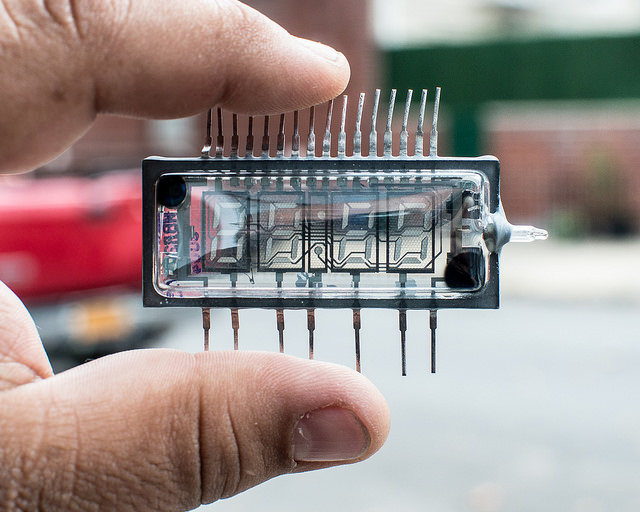

    Steampunkowe projekty zawsze się wyróżniają. Tak jest i w przypadku poniższego projektu zegarka zbudowanego z użyciem wyświetlacza fluorescencyjnego (VFD). W tego typu projektach bardzo ważna jest estetyka, często wręcz kluczowa dla końcowego efektu. Dlatego też obwód drukowany, który nie jest zamknięty w żadnej obudowie został zaprojektowany starannie i wykonany z użyciem fioletowej soldermaski świetnie komponującej się z wyświetlaczem oraz miedzianymi elementami ozdobnymi. W zegarku użyto wyświetlacza fluorescencyjnego IVL2-7/5, który jest mały oraz pobiera niewiele prądu (co w tym wypadku jest dosyć istotne), a do tego jest przezroczysty. Dzięki temu nie kontrastuje z fioletową soldermaską, a jedynie jest dobrze wkomponowanym w całość elementem.

    Urządzenie pracuje w oparciu o mikrokontroler AtMega88 oraz zegar czasu rzeczywistego DS3231 Maxima. Wyświetlacz jest sterowany przez 12-bitowy rejestr przesuwny MAX6920. Zegarek zasilany jest z pojedynczej baterii umieszczonej na wierzchniej stronie PCB. W tym wypadku bateria Duracell wydaje się być także dobraną nieprzypadkowo ze względu na czarno-złotą kolorystykę.

    Jak wcześniej wspomniałem, zegarek nie posiada zamkniętej obudowy. Na obwodzie drukowanym przygotowano specjalne pola, do których przylutowane są dodatkowe elementy mechaniczne wykonane z miedzi. W oczy rzuca się od razu ozdobna klatka, która w pewien ograniczony sposób osłania wyświetlacz i zabezpiecza go przed przypadkowym zarysowaniem lub stłuczeniem. Pozostałe elementy przylutowane są do brzegów płytki i pozwalają przymocować je do wykonanych z drutu miedzianego zaczepów. Te z kolei pozwalają na zamontowanie całości trwale do skórzanego paska.

    Zegarek nie należy do energooszczędnych, a bateria starcza na zaledwie 6-10 godzin ciągłej pracy. Zegarek jest jednak elementem kostiumu, nie jest więc przeznaczony do noszenia codziennie. Zatem czas pracy, chociaż nie jest powalający, z pewnością nie stanowi większego problemu dla autora. Na stronie źródłowej znajduje się sporo zdjęć w wysokiej rozdzielczości. Poniżej zamieszczam kilka z nich.

    Aktualizacja Na stronie projektu nazwa ChronodeVFD Steampunk Watch została zmieniona na ChronodeVFD Cyberounk Watch, więc po zwróceniu uwagi przez innych użytkowników zaktualizowałem tytuł. Niemniej jednak w opisie autor dalej utrzymuje, że projekt swoją oprawą nawiązuje do steampunku.

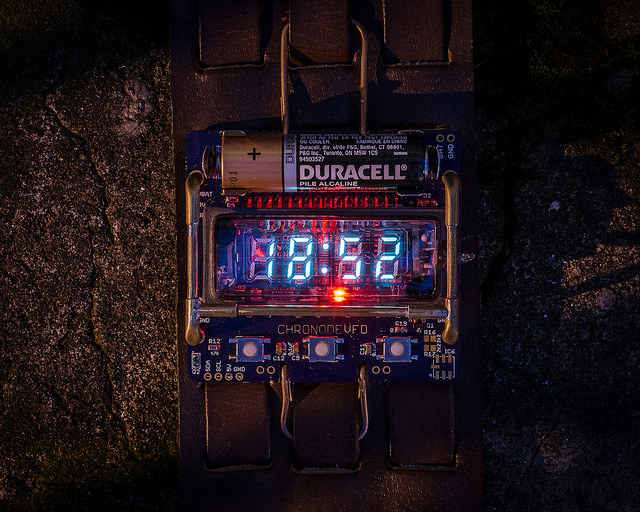

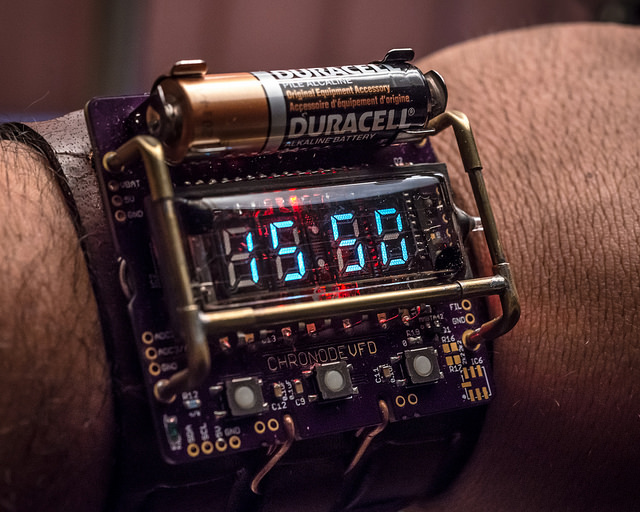

    ChronodeVFD - Cyberpunkowy zegarek na wyświetlaczu VFD ChronodeVFD - Cyberpunkowy zegarek na wyświetlaczu VFD ChronodeVFD - Cyberpunkowy zegarek na wyświetlaczu VFD

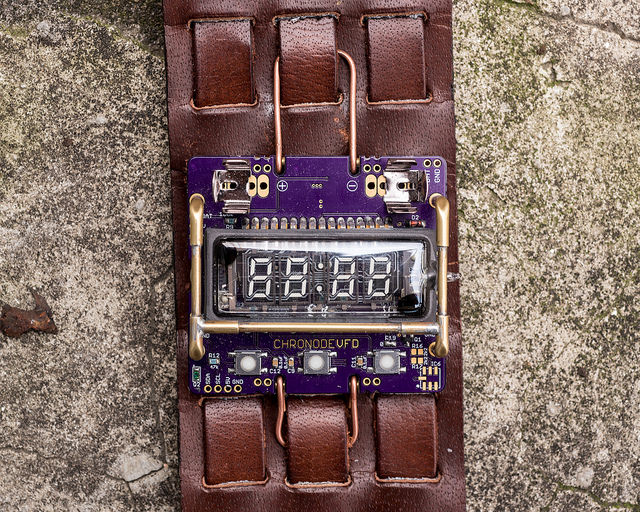

    ChronodeVFD - Cyberpunkowy zegarek na wyświetlaczu VFD ChronodeVFD - Cyberpunkowy zegarek na wyświetlaczu VFD

    Źródło http://www.johngineer.com/blog/?p=1595

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 14076696
    lekto
    Poziom 35  
    Steampunk opiera się na zaawansowanej mechanice i wykorzystaniu maszyn parowych. Żeby nazwać ten zegarek steampunkowym musiałby być analogowy, to co tu jest to raczej cyberpunk.
  • #3 14076841
    mi_ma
    Tłumacz Redaktor
    lekto napisał:
    Żeby nazwać ten zegarek steampunkowym musiałby być analogowy, ...

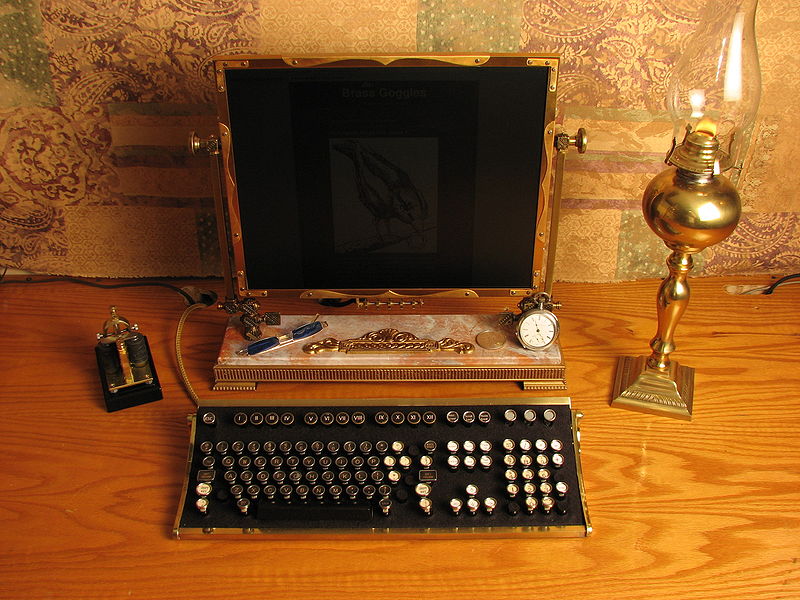

    Projekty steampukowe to szerokie pojęcie i choć nawiązują do technologicznego "świata pary" rodem z powieście Verne, to jednak rzadko kiedy są to konstrukcje wręcz wyjęte z tego świata, a jedynie stylizowane na urządzenia, które mogłyby w tym świecie występować. Budowane często są z użyciem lamp, nixie czy właśnie VFD łączonych z elementami mechanicznymi z drewna, skóry i miedzi. I tak mamy setki projektów komputerów, zegarków, aparatów, pojazdów itp. Choćby i:
