Magnes neodymowy - zamknięcie pola magnetycznego

10 Lis 2014 13:02 3825 21
  • Poziom 10  
    Witam,

    Przymierzam się do zbudowania stanowiska laboratoryjnego do badania magnetyczno - proszkowego. Ma być to proste ćwiczenie a zarazem dobrze ilustrujące zasadę działania badania.

    Chciałbym się poradzić Was bardziej doświadczonych w dziedzinie badań nieniszczących i magnetyzmu czy idę w dobrym kierunku.

    Opiszę jak ja to widzę:

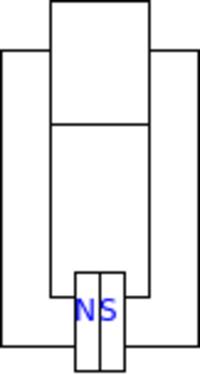

    Magnes neodymowy najlepiej płytkowy, do boków przyłożone 2 elementy metalowe(stal niskowęglowa) w kształcie litery L a po przeciwnej stronie detal z pęknięciami do wykrycia.

    Czyli po jednej stronie magnes a po drugiej element co w teorii daje zamknięty układ. Jak silny magnes trzeba by użyć aby to zadziałało? a druga rzecz czy jeśli między końce liter L wsadzi się detal to czy będzie go można później odłączyć?

    Magnes neodymowy - zamknięcie pola magnetycznego



    Edytuj
    Wszystkie spostrzeżenia będą bardzo pomocne, te odsyłające do konkretnej literatury mile widziane :).

    pozdrawiam
    Łukasz
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Specjalista elektronik
    Nie wiem, na jakiej zasadzie pole magnesu ma wykrywać pęknięcia, i w związku z tym jakie pole jest potrzebne. Magnes neodymowy daje pole około 1T, ale przy takim doprowadzaniu pola jest możliwe jego zwiększenie (jeśli przedmiot będzie mniejszy od magnesu), bądź zmniejszenie (jeśli przedmiot będzie większy). Przy polu 1T siła przyciągania jest około 4kG/cm2 i jest proporcjonalna do kwadratu pola; największe pole, jakie da się uzyskać w stopie żelaza, to około 2.45T (przy takim polu uzyska się prawie 25kG/cm2).
  • Poziom 10  
    Zasada wykrywania pęknięć: na detal nanosi się specjalny pył metalowy który się będzie gromadził w miejscach gdzie są pękniecia. przedmiot prawdopodobnie będzie większy od magnesu, a chciałbym się jeszcze zapytać czy te litery L powinny mieć taki sam wymiar jak magnes czy powinny być większe? i jakiej najlepiej ogólnodostępnej stali użyć?
  • Specjalista elektronik
    Jest jeszcze kwestia, z jakiej stali będzie wykonany przedmiot - zwykle miękka stal łatwo zmienia namagnesowanie, a twarda jest odporna na zmiany namagnesowania, niemniej jednak kilka razy mniej, niż stop Alnico, a ponad sto razy mniej od ferrytów barowych i strontowych, oraz magnesów neodymowych. Litery L powinny być z miękkiej stali, najlepiej wybrać stal przykładając do niej silny magnes (neodymowy), potem zabierając go i sprawdzając (kompasem, albo nawet zwykłym gwoździem) czy pozostało jakieś silniejsze namagnesowanie - im mniej pozostaje, tym lepiej stal się nadaje na te litery L. Podejrzewam, że dobra byłaby stal krzemowa, z której wykonuje się blachy do prądnic i transformatorów, ale nie wiem, czy jest ona ogólnodostępna. Jeśli te litery L są ze stali magnetycznie miękkiej, to nie ma potrzeby użycia przekroju większego, niż ma magnes.

    Dobrze byłoby ocenić, jakie wymiary magnesu dadzą dobre wyniki. Zwykle magnesy neodymowe nie muszą być grube - gdyby cały obwód magnetyczny, razem z przedmiotem, był z miękkiej stali, to magnes o grubości 1% długości obwodu mógłby wytworzyć około 90% tego pola, jakie by wytworzył znacznie grubszy. Ale jeśli przedmiot będzie z hartowanej stali, to przydałaby się grubość magnesu równa 10% grubości przedmiotu + 1% sumy długości liter L - przy mniejszej grubości pole będzie znacznie słabsze.
  • Poziom 38  
    _jta_ napisał:
    Jest jeszcze kwestia, z jakiej stali będzie wykonany przedmiot - zwykle miękka stal łatwo zmienia namagnesowanie, a twarda jest odporna na zmiany namagnesowania, niemniej jednak kilka razy mniej, niż stop Alnico, a ponad sto razy mniej od ferrytów barowych i strontowych, oraz magnesów neodymowych. Litery L powinny być z miękkiej stali, najlepiej wybrać stal przykładając do niej silny magnes (neodymowy), potem zabierając go i sprawdzając (kompasem, albo nawet zwykłym gwoździem) czy pozostało jakieś silniejsze namagnesowanie - im mniej pozostaje, tym lepiej stal się nadaje na te litery L. Podejrzewam, że dobra byłaby stal krzemowa, z której wykonuje się blachy do prądnic i transformatorów, ale nie wiem, czy jest ona ogólnodostępna. Jeśli te litery L są ze stali magnetycznie miękkiej, to nie ma potrzeby użycia przekroju większego, niż ma magnes.

    Dobrze byłoby ocenić, jakie wymiary magnesu dadzą dobre wyniki. Zwykle magnesy neodymowe nie muszą być grube - gdyby cały obwód magnetyczny, razem z przedmiotem, był z miękkiej stali, to magnes o grubości 1% długości obwodu mógłby wytworzyć około 90% tego pola, jakie by wytworzył znacznie grubszy. Ale jeśli przedmiot będzie z hartowanej stali, to przydałaby się grubość magnesu równa 10% grubości przedmiotu + 1% sumy długości liter L - przy mniejszej grubości pole będzie znacznie słabsze.


    Brawo kol. jta. Takich właśnie info wiekszość z nas oczekuje. :-)
    Wiem że masz tego dużo dużo wiecej i gdybyś w innych tematach podawał je właśnie w ten sposób to wszyscy byli by szczęśliwi i wdzięczni. :-)
  • Użytkownik usunął konto  
  • Poziom 10  
    Rozpatrywałrm elektromagnes lecz w porownaniu do magnesu neodymowego jego wymiary były by o wiele większe i nastepna rzecz wymagało by to dostarczenia dużego prądu do elektromagnesu.
  • Użytkownik usunął konto  
  • Poziom 10  
    Witam,

    Zdobyłem fajny magnes neodymowy 40x40x15 n45 lecz mam problem z kupnem materiału na nabiegunniki, szukałem stali C10 lub C15 ale bez skutku może podpowiecie mi jakiego najlepiej gatunku szukać na te nabiegunniki.

    Pozdrawiam
    Łukasz
  • Specjalista elektronik
    Jakakolwiek miękka (nie hartowana) stal powinna nieźle się nadawać. Dobra jest taka, z jakiej robią zwykłe gwoździe. A bardzo dobra byłaby stal krzemowa, ale to już może być trudniejsze do kupienia (robi się z niej rdzenie transformatorów, ale są w postaci blach, a tu by chyba lepiej pasował jeden kawałek) i nie wolno jej giąć.
  • Poziom 10  
    Znasz jakieś pasujące gatunki stali do tego opisu?
  • Poziom 21  
    Stal (żelazo) Armco - jeśli uda się kupić małą ilość.
    Można też spróbować odzyskać z elementów magnetycznych uszkodzonych głośników.
  • Poziom 10  
    Armco to raczej nie możliwe jedyny dostępny materiał od reki i w małych ilościach to C45 co myślicie o użyciu takiego?
  • Poziom 38  
    menszon napisał:
    Armco to raczej nie możliwe jedyny dostępny materiał od reki i w małych ilościach to C45 co myślicie o użyciu takiego?


    Po proostu popytaj w innej hurtowni, a o tej zapomnij. Najlepiej na zawsze :-)
  • Użytkownik usunął konto  
  • Moderator
    A ja chciałbym zapytać jak zamierzasz demagnetyzować całość, żeby zebrać pył metaliczny, który zamierzasz wykorzystywać przy badaniach. Jeśli masz jakiś sposób to napisz, bo kilka opiłków wpadło mi do ustroju miernika magnetoelektrycznego i za cholerę nie mogę ich wyjąć, a fałszują mi wskazania.
  • Moderator
    Tam jest szczelina mniejsza niż 0,1 mm. Próbowałem nawet szczelinomierzem, nie da rady.
  • Poziom 10  
    Dzięki za wszystkie odpowiedzi. Zamykam temat.
