Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się

N4d01 10 Sty 2015 16:40 3984 25
  • #1 10 Sty 2015 16:40
    N4d01
    Poziom 10  

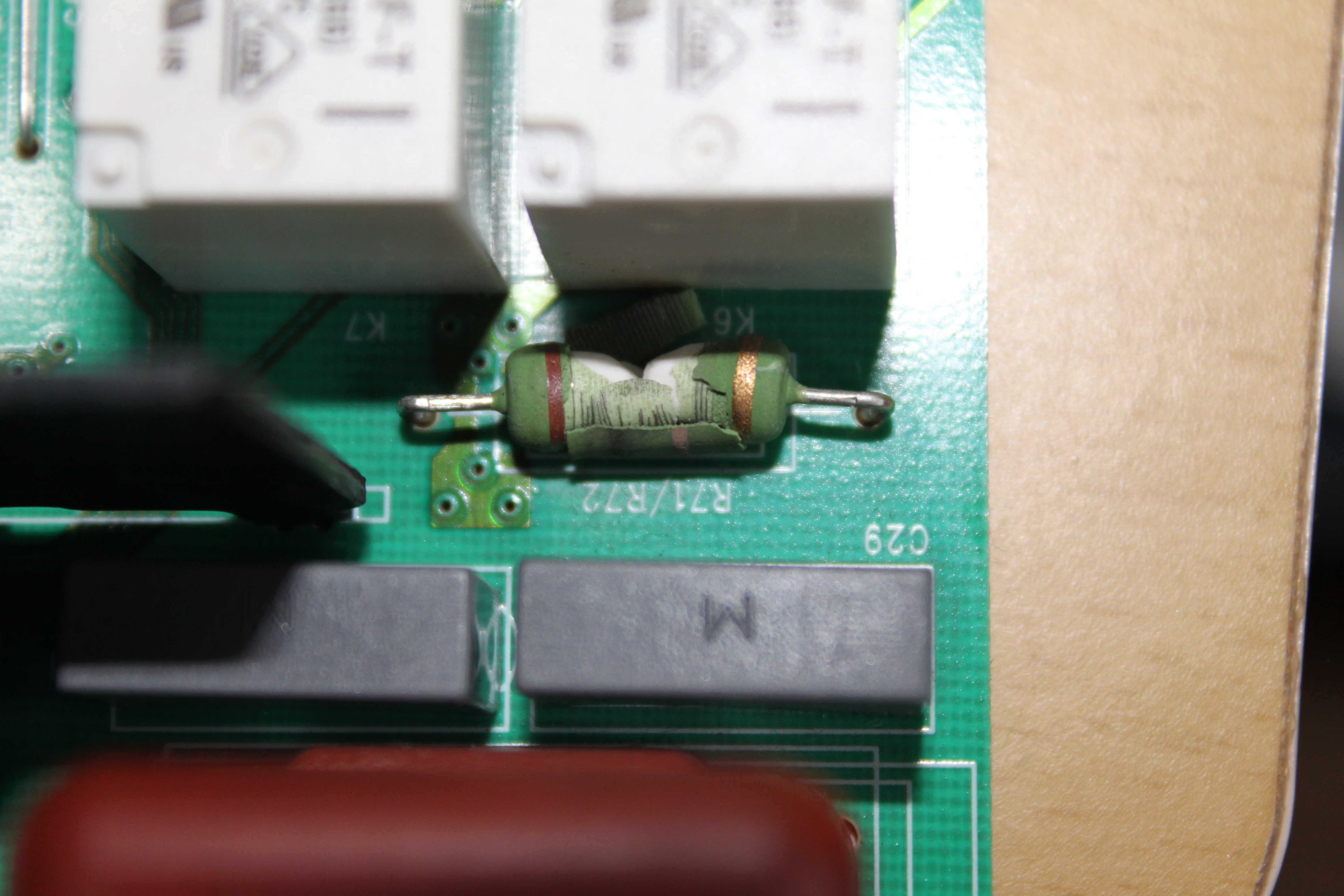

    W module sterującym uszkodzony rezystor mocy R71/R72 (dalej leci na złącze ST11 i do panelu sterowania). Potrzebuję informacji o jego wartości.
    Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się
    Pomóżcie... jest już góra prania i dalej rośnie...

    0 25
  • #2 10 Sty 2015 21:38
    szabla12
    Poziom 19  

    Z tego co widać to rezystor ma 1-Ohm

    Witam jeżeli fiolet to wychodzi 100 Ohm.

    Brąz 1-- Czarny 0--- Fiolet 7-- Złoty 5-- = 100Ohm

    0
  • #3 10 Sty 2015 21:50
    N4d01
    Poziom 10  

    Nie jestem do końca przekonany bo to zielone tło + termiczne odbarwienie zafałszowuje realny kolor. Na początku trzeci pasek wydawał mi się fioletowy.
    Mamy brązowy, czarny, ???, złoty. W środku na pewno jest drut.

    0
  • #4 11 Sty 2015 10:03
    TONI_2003
    Moderator

    N4d01 napisał:
    Na początku trzeci pasek wydawał mi się fioletowy.

    Kolego to jest raczej niemożliwe bo miałby wtedy 100MΩ...

    szabla12 napisał:
    Z tego co widać to rezystor ma 1Ω

    Kolega sugeruje, że trzeci pasek to złoty?

    Jednak dla mnie kolorem trzecim, a przynajmniej tak widzę na zdjęciu jest pasek srebrny, a zatem wartość wynosi wtedy jednak 0,1Ω / 5% :D

    0
  • #5 11 Sty 2015 10:13
    N4d01
    Poziom 10  

    TONI_2003 napisał:
    N4d01 napisał:
    Na początku trzeci pasek wydawał mi się fioletowy.

    Kolego to jest raczej niemożliwe bo miałby wtedy 100MΩ...


    Dlatego właśnie napisałem tu z prośbą o pomoc. Przydałby się pomiar albo chociaż zdjęcie nieuszkodzonego rezystora.
    Przez ten rezystor leci "gorąca" linia zasilania sieciowego do panelu sterowania. Wcześniej jest tylko dławik.

    0
  • #6 11 Sty 2015 10:23
    szabla12
    Poziom 19  

    Może kolega zrobi pomiar uszkodzonego rezystora ale,jedną ostrą końcówką przyłożyć ( znależć miejsce drutu ) jak to jest drutowy rezystor i wyjdzie orientacyjnie rezystancja .

    0
  • #7 11 Sty 2015 10:27
    N4d01
    Poziom 10  

    szabla12 napisał:
    Może kolega zrobi pomiar uszkodzonego rezystora ale,jedną ostrą końcówką przyłożyć ( znależć miejsce drutu ) jak to jest drutowy rezystor i wyjdzie orientacyjnie rezystancja .


    Niestety jest tak uszkodzony (drut rozerwany w środku po długości rezystora) , że nie da rady.

    0
  • #8 11 Sty 2015 10:38
    TONI_2003
    Moderator

    N4d01 napisał:
    (drut rozerwany w środku po długości rezystora)

    Jednak wielokrotnie dało radę (z autopsji) zatem delikatnie próbuj coś może uda się wykluczyć :D

    0
  • #9 11 Sty 2015 10:51
    N4d01
    Poziom 10  

    TONI_2003 napisał:
    N4d01 napisał:
    (drut rozerwany w środku po długości rezystora)

    Jednak wielokrotnie dało radę (z autopsji) zatem delikatnie próbuj coś może uda się wykluczyć :D


    Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się

    Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się

    0
  • #10 11 Sty 2015 10:56
    szabla12
    Poziom 19  

    Typowe rezystory bezpiecznikowe 0,1 ohm do 1 ohm,ja bym sprawdził mostek prostowniczy i za nim co się dzieje ,pomiar na elektrolicie filtrującym czy nie ma zwarcia ( przed pomiarem na elektrolicie rozładować go ) same z siebie rezystory nie zostały by uszkodzone.

    Jeżeli możesz zrób zdjęcie całego mod.

    Nie zapomnij o pomiarze pod kontem zwarcia,myśle że jak rezystory poleciały to i układ poleciał w przetwornicy,prostownik.Wymiana eleki zapewne nie zaszkodzi.

    0
  • #11 11 Sty 2015 11:25
    N4d01
    Poziom 10  

    Chyba po prostu wymienię rezystor na 0.1R 2W i profilaktycznie dam nowy kondensator.
    Druga linia na złączu to właśnie wyprostowane napięcia, po drodze jest tylko mostek i kondensator.
    Wymienię elementy na tej płycie i sprawdzę co się dzieje na płycie z panelem sterowania.

    0
  • #12 11 Sty 2015 12:57
    TONI_2003
    Moderator

    N4d01 napisał:
    Chyba po prostu wymienię rezystor na 0.1R 2W i profilaktycznie dam nowy kondensator. Druga linia na złączu to właśnie wyprostowane napięcia, po drodze jest tylko mostek i kondensator.


    Po zamieszczonym powyżej zdjęciu z innego ujęcia jestem pewny w 100%, iż wartość wynosi jednak 0,1Ω / 5% ... Jednak spokojnie zresztą daj najpierw kilka dobrych fotek z obu stron tego sterownika bo jeśli me przypuszczenia się potwierdzą to może tak łatwo wcale nie być. Zwłaszcza gdy okaże się iż mostek jest jednak uszkodzony!

    0
  • #14 11 Sty 2015 13:58
    szabla12
    Poziom 19  

    Ja bym wymienił to co podaje poniżej z uwagi na wystrzał rezystorów.

    1-rezystor ( spalone)
    2-TY 2 bez względu czy sprawny.
    3-mostek prostowniczy
    4-LNK304GN
    5 -C41
    6-C54

    Wszystkie elektrolity na 105stp.

    0
  • #15 11 Sty 2015 14:55
    N4d01
    Poziom 10  

    OK, wymienię rezystor, elektrolity, mostek i triak. Tego drivera LNK304GN nie mam więc na razie odpuszczę.

    0
  • #16 11 Sty 2015 15:21
    wazaari
    Poziom 9  

    Witam. Moja pralka naprawiona we wrześniu 2014 r dobrze się sprawuje po naprawie tego modułu przez specjalistę od RTV i AGD. Ja niestety nie znam się tak dobrze na elektronice. Poszukałem w internecie jakie mogły być przyczyny braku reakcji pralki i znalazłem przypuszczalne części które mogły się zepsuć w tym module. Wymontowałem moduł z pralki i zawiozłem go do punktu napraw gdzie okazało się że zepsuł się o ile dobrze pamiętam układ TLK i jest to słaby punkt w tych modułach. Elektronik wymienił części na nowe , mocniejsze niektóre z elementów i do dzisiaj pralka działa , naprawa kosztowała mnie jak już pisałem 50 zł. Jak znajdę stronę internetową gdzie pokazane jest które to elementy to ją wskażę , a na razie wkleję zdjęcie na którym pokazuję ( zakreślone) które części zostały wymienione min. Dokładnie nie pamiętam ile było tych części wymienionych ale na zdjęciu widać która była wymieniana. Może podam stronę do tego zakładu napraw to można zadzwonić i popytać dokładniej . Pozdrawiam. Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się

    Dodano po 3 [minuty]:

    Witam. Podaję stronę :http://jaroslaw.cylex.pl/firmy/makarski-p--zak%C5%82ad-elektroniczny--serwis-sprz%C4%99tu-rtv-10504055.html

    0
  • Pomocny post
    #17 11 Sty 2015 15:46
    TONI_2003
    Moderator

    N4d01 napisał:
    wymienię rezystor, elektrolity, mostek i triak. Tego drivera LNK304GN nie mam więc na razie odpuszczę.

    Zaraz pomalutku czy sprawdziłeś ten mostek? Oczywiście nie wiem co ma do tego wymiana triaka? Został sprawdzony i jest uszkodzony czy jak? Może jest tu jakaś wróżka?

    Układ scalony LNK304GN tak jego trzeba sprawdzić zatem miernikiem sprawdź to co napisałem oraz zrób pomiar (zakres 20K) na układzie scalonym (nogi 5 -7) tak jak na obrazku...
    Pralka Bosch Logixx 6 WLM20440 - nie uruchamia się

    0
  • #18 11 Sty 2015 17:01
    N4d01
    Poziom 10  

    TONI_2003 napisał:
    Układ scalony LNK304GN tak jego trzeba sprawdzić zatem miernikiem sprawdź to co napisałem oraz zrób pomiar (zakres 20K) na układzie scalonym (nogi 5 -7) tak jak na obrazku...

    23.2Ohma

    0
  • #19 11 Sty 2015 17:10
    TONI_2003
    Moderator

    N4d01 napisał:
    23.2Ohma

    Zatem czeka cię jego zakup bo jest do wymiany LNK304GN...
    Jak reszta pomiarów?

    0
  • #20 11 Sty 2015 17:13
    wazaari
    Poziom 9  

    Witam. Oczywiście to trzeba wszystko sprawdzić w pierwszej kolejności, ja tylko napisałem co w moim module zostało wymienione i zalane żywicą ( chodzi o ten triak) i wiem że było sprawdzane tzn. było wykonywane próbkowanie czyli jak mi się wydaje sprawdzanie modułu jak się będzie zachowywał w warunkach pracy. Pozdrawiam.

    0
  • #23 11 Sty 2015 21:03
    N4d01
    Poziom 10  

    Na tej "chińskiej" stronie rezystor jest wygląda na 100Ohm.
    Zamówiłem LNK304GN. Okazuje się, że to bardzo powszechny problem, układ bardzo często "pada".

    2
  • #24 11 Sty 2015 21:18
    skryn
    Admin grupy AGD

    N4d01 napisał:
    Na tej "chińskiej" stronie rezystor jest wygląda na 100Ohm.

    Dla mnie chińskiej strony nie trza było, żeby stwierdzić typowy rezystor w przetwornicy rzędu 100Ω.
    O parametrach nie trzeba pisać.

    0
  • #25 11 Sty 2015 22:56
    N4d01
    Poziom 10  

    skryn napisał:
    N4d01 napisał:
    Na tej "chińskiej" stronie rezystor jest wygląda na 100Ohm.

    Dla mnie chińskiej strony nie trza było, żeby stwierdzić typowy rezystor w przetwornicy rzędu 100Ω.
    O parametrach nie trzeba pisać.


    Ale to nie "dla ciebie" tylko dla mnie i to ja prosiłem o podanie wartości.
    Twoja wypowiedź nic nie wniosła do tematu a tym bardziej nie pomogła.
    Nie wiem skąd i dlaczego taki wyniosły ton?
    Na szczęście są tu zacni i pomocni ludzie, którym serdecznie dziękuje za chęć pomocy!

    0
  • #26 15 Sty 2015 20:20
    N4d01
    Poziom 10  

    Wymiana rezystora, mostka, LNK304GN oraz profilaktycznie elektrolitów rozwiązała problem. Triak był sprawny (sprawdziłem wcześniej). Pralka znów żyje.
    Jeszcze raz dzięki za pomoc!

    2
