Sony KDL-40W5720 - Plamy na obrazie i wyłączanie, czy reballing Tcon pomoże?

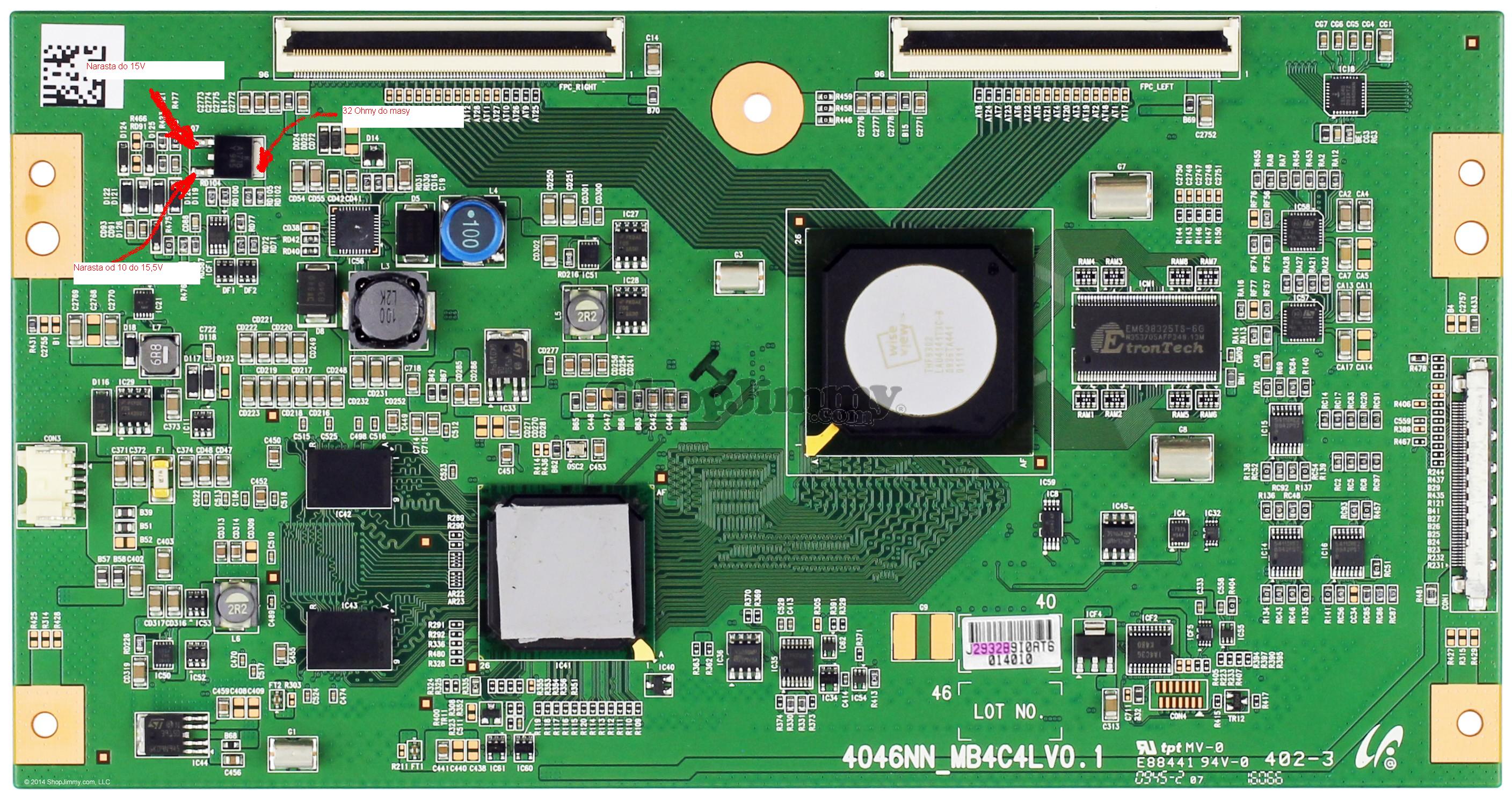

Najpierw w TV pojawiły się plamy ala obraz z kamery termowizyjnej. Podobne objawy robi uszkodzony AS15F ( którego tu brak). Klient radził sobie zmniejszając kontrast bo wtedy było mało dokuczliwe. W końcu TV się wyłączył a dioda St-by jednostajnie miga. U mnie po zdjęciu tylniej ścianki się załączył ( z tymi plamami), ale po czasie wyłącza. Tcon to 4046NN_MB4C4LV0.1 matryca LTY400HF05. Na Tconie dwa układy BGA. Podejrzewam , że reballing mógłby pomóc ( pytanie tylko którego a może obydwu). Miałem kiedyś też Sony gdzie właśnie reballing pomógł ale objaw był nieco inny ( bodajże paski a potem mleko). Czy ktoś już taki temat przerabiał?

Z drugiej strony tej płytki T-con (nie ta od strony elementów) masz opisane pkt. kontrolne , pomierz i zapodaj . Link_ znany sklep
Np. YGMA1- ..YGMAx, VGMA...

Daj foto uszkodzenia.
- chodzi o kształt tych plam

To chassis EX2L *z lekkimi modernizacjami, seria KDL-40W5720 (5700/5500)
Link
Invertor: SSB400W12S01 ( 12x CCFL, jest tam 13-trafek HV/układ : LX1692FID)
PSU: A-1660-720-A

lisek napisał:

Z drugiej strony tej płytki T-con (nie ta od strony elementów) masz opisane pkt. kontrolne , pomierz i zapodaj

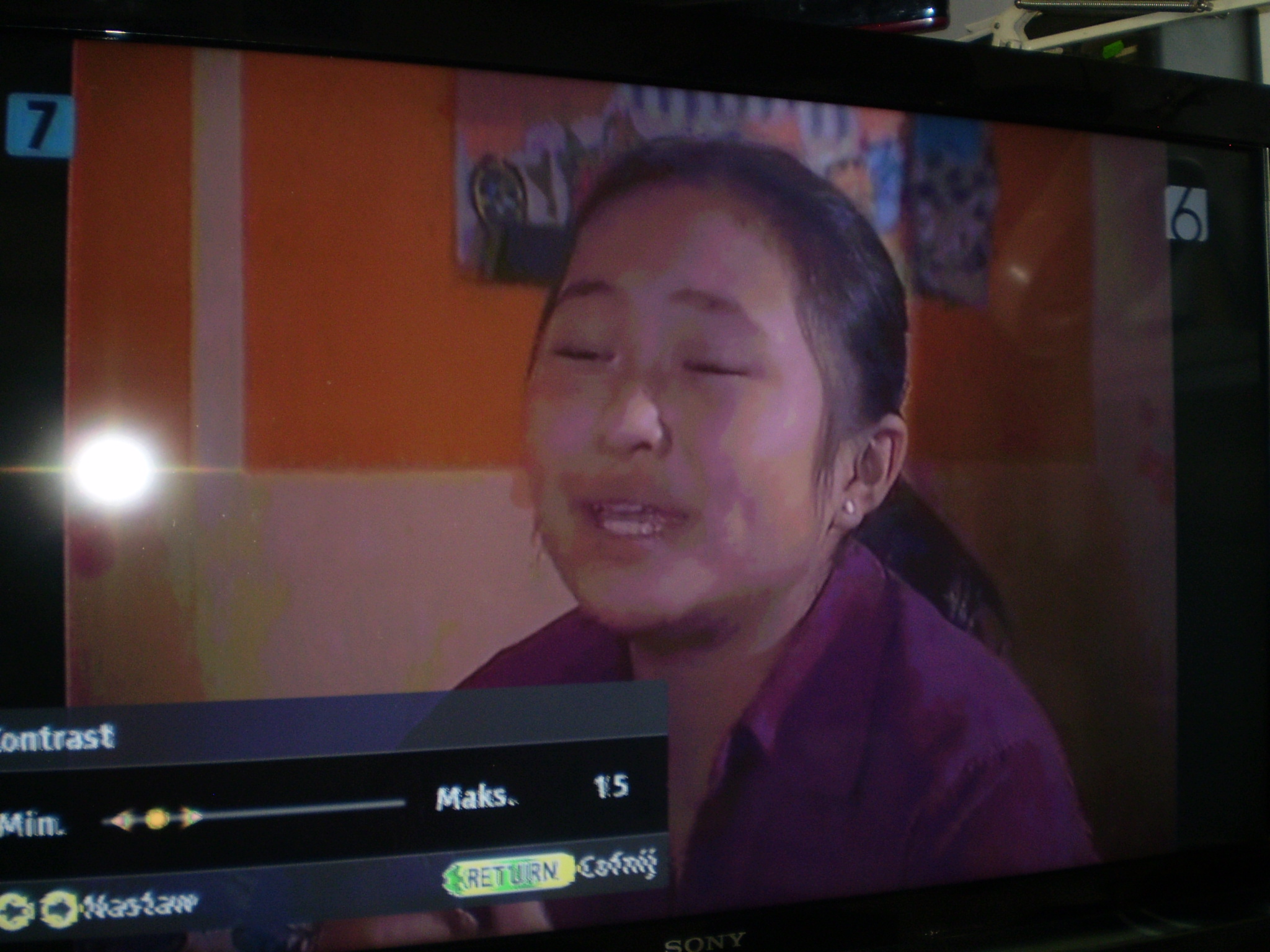

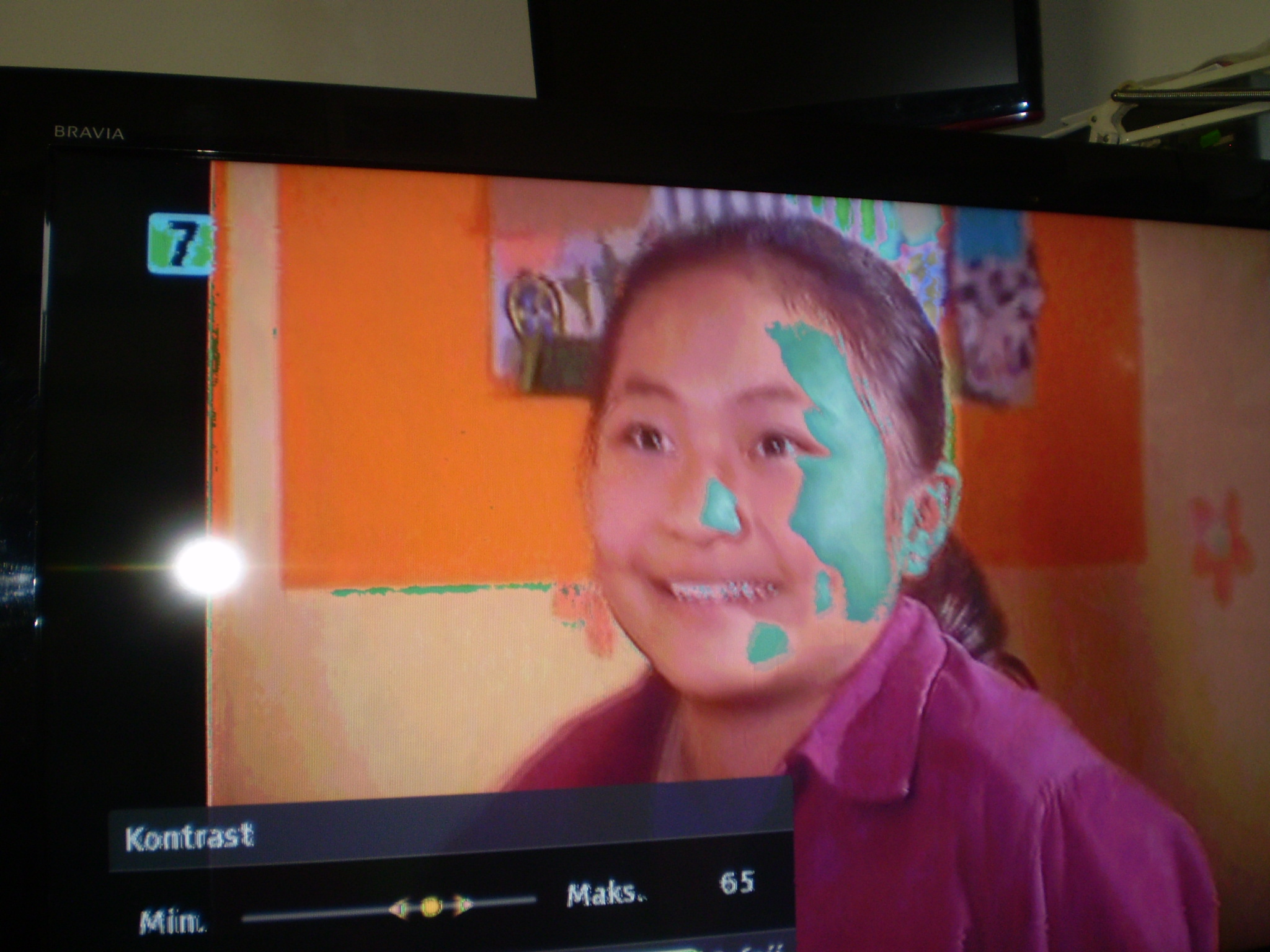

O.K. ale będę musiał wykombinować jak ten Tcon odwrócić żeby był podłaczony.. Jest krótki kabel LVDS. Dodatkowo po zmontowaniu za pierwszym razem miałem połówkę obrazu a starałem się zapiąć taśmy dobrze. Po poprawieniu miałem linie pionowe na tej połówce której wcześniej nie było. Dopiero trzecia próba O.K. Strasznie to chimeryczne. Zapodaje dwa zdjęcia z różnymi kontrastami. Dodatkowo przy dużym kontraście strzępi pionowe linie , najlepiej to widać na OSD


Dodano po 8 [minuty]:

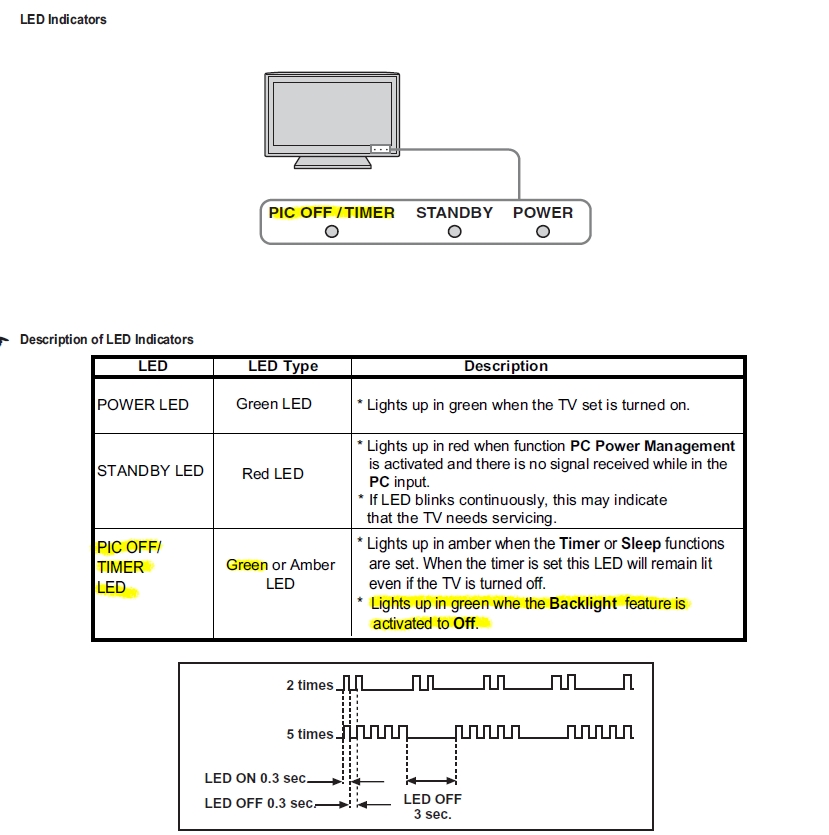

A jak wyłączy to dioda mruga na czerwono z częstotliwością ok. 2Hz. czyli kodu błędu jako tako nie ma.

Ja nie wiem czy czasem te pkt. z drugiej strony nie są połączone jako przelotka na wierzchnią stronę (gdzie IC)i tutaj opisane jako AT1....

Dla mnie te plamy to wyglądają jak uszkodzenie scalera (procesor scaler , jego RAM ,....) > czyli main ???

Tv mi ruszył poprawnie nawet na dużym kontraście. Osd prawidłowe ( a poprzednio strzępiło i solaryzowało). Jedyne co zrobiłem to wyjąłem złącze LVDS z Main i wsadziłem z powrotem. Robiąc pomiary na początku na stabilizatorach napieć " z wierzchu" (żeby nie odwracać Tcona) moją uwagę zwróciło to, że na układzie oznaczonym "Q7" napięcie narasta 0d 10 do 15,5V za każdorazowym załączeniem. Oznaczenie ma K a pod spotem A1718. Po oznaczeniu "pachnie" stabilizatorem 18V. Jeśli okazałoby się to prawdą to i tak napięcie na nim jest za niskie. Niestety nie zdążyłem zmierzyć jakie tam było napięcie jak był zły obraz. Zaraz patrzę na nuty z "Elektrotanya'-i" . Jak sobie przypominam raz miałem taki przypadek gdzie poruszanie kablem LVDS usunęło usterkę ale w czym to było...

Darek.S napisał:

Po oznaczeniu "pachnie" stabilizatorem 18V

Masz coś z węchem.

Darek.S napisał:

Zaraz patrzę na nuty z "Elektrotanya'-i"

Żebyś czasami nie znalazł tam schematu T-cona. Tylko potem nie mów, że wzrok sobie nutami popsułeś.
U nas zresztą też leży serwisówka, niejedna pewno, więc nie musisz "klików" innym przysparzać.

A te "32 Ohmy do masy" to gdzie podążają?
Zerknij dokładniej skąd się bierze to "narasta od 10 co 15,5V".

mirex napisał:

Masz coś z węchem.
.

A to pytanie czy stwierdzenie ?. Goglowałem oznaczenie i jednoznacznej odpowiedzi na szybko nie znalazłem ( i żadna nie pasowała do stabilizatora). Pozwoliłem sobie wiec na mała prowokację. A podobne uszkodzenie miałem niedawno
https://www.elektroda.pl/rtvforum/topic2900629.html
Można rzec prawie identyczne. Wymieniłem Tcon, zrobiłem reballing, a działanie , które przyniosło efekt identyczne jak teraz. I jak do tej pory nie mam sygnału, że coś z tym TV nie tak.

Zresztą oznaczenie na płycie ( Q7) sugeruje raczej tranzystor . I być może takie narastanie napięcia jest tutaj jak najbardziej prawidłowe.

Dodano po 13 [minuty]:

http://pdf1.alldatasheet.com/datasheet-pdf/view/264374/ISC/2SA1718.html
http://www.aliexpress.com/item-img/2SA1718-A1718-TO-252/750605086.html

Dodano po 44 [minuty]:


To jest wtyk z Tcona. Na main wygląda lepiej
Póki co, to to czyszczę, składam i testuję.

Dodano po 12 [minuty]:

Hmm. Po wyczyszczeniu i przyjrzeniu się przez lupę wygląda, że 9-ty pin od lewej jest jakby wtopiony, czy wypalony

No to kol. musisz popatrzeć w rozpiskę złacza T-con w SM od chassis EX2L.
- za co odpowiada ten "przytopiony_ nadpalony" styk /pin.9

Tutaj kol. Link_ Khan miał podobny problem

p.s
Popatrz w T-con 320AB03C02LV0.3

Cytat:

DC-DC TPS65160A Link
AVDD/ i AVDD_1 15.4V

Q7 A1718 15.35V_baza oraz 15.1V _emiter ,
* KTA1718D pnp 50V/2A 1W
zaś
VONN 28.1V
VOFFE (-11.8V)

Zatem Tcon jako taki jest sprawny. problem robiło wadliwe połaczenie . Jakoś to połatałem i dobry czas już chodzi. Raz tylko się wyłączył ale miał ustawione Auto power Off po godzinie bezczynności. Postaram się zobaczyć co "płynie "pinem 9-tym. Zapewne ciut większy prąd i zużycie wystąpiło poniekąd "naturalnie". Optymalnie byłoby wymienić kabel LVDS a może i gniazdo.

Dzwoniłem dzisiaj do Aswo, żeby zapytać o ten kabel. Po modelu telewizora nie umieja go zidentyfikować. Maja pytać instancje wyżej. Jedyne oznaczenie na kablu to "T V4 125" na koszulce termokurczliwej i to nic nie mówi. Może to być oznaczenie samej koszulki. Pytanie gdzie jeszcze można o to uderzyć.

w odpowiedzi na zapytanie, przesyłamy następujące informacje:

Producent: SONY
Model urządzenia: KDL-40W5720
Numer identyfikacyjny urządzenia:
Kod urządzenia:

Opis artykułu: kabel LVDS
Dowolny tekst zapytania: z kabla : TV4125, brak part no, T-CON:4046NN_MB4C4LV01, matryca: LTY400HF05

Nr. pozycji:
ASWO - nr. artykułu: 696797
Opis artykułu: READ WIRE WITH CONNECTOR(LVDS) 183667911
Cena* w zł (netto): 160.10
Termin dostawy*: Przewidywany czas realizacji 1- 2 tygodnie

Darek.S napisał:

Hmm. Po wyczyszczeniu i przyjrzeniu się przez lupę wygląda, że 9-ty pin od lewej jest jakby wtopiony, czy wypalony

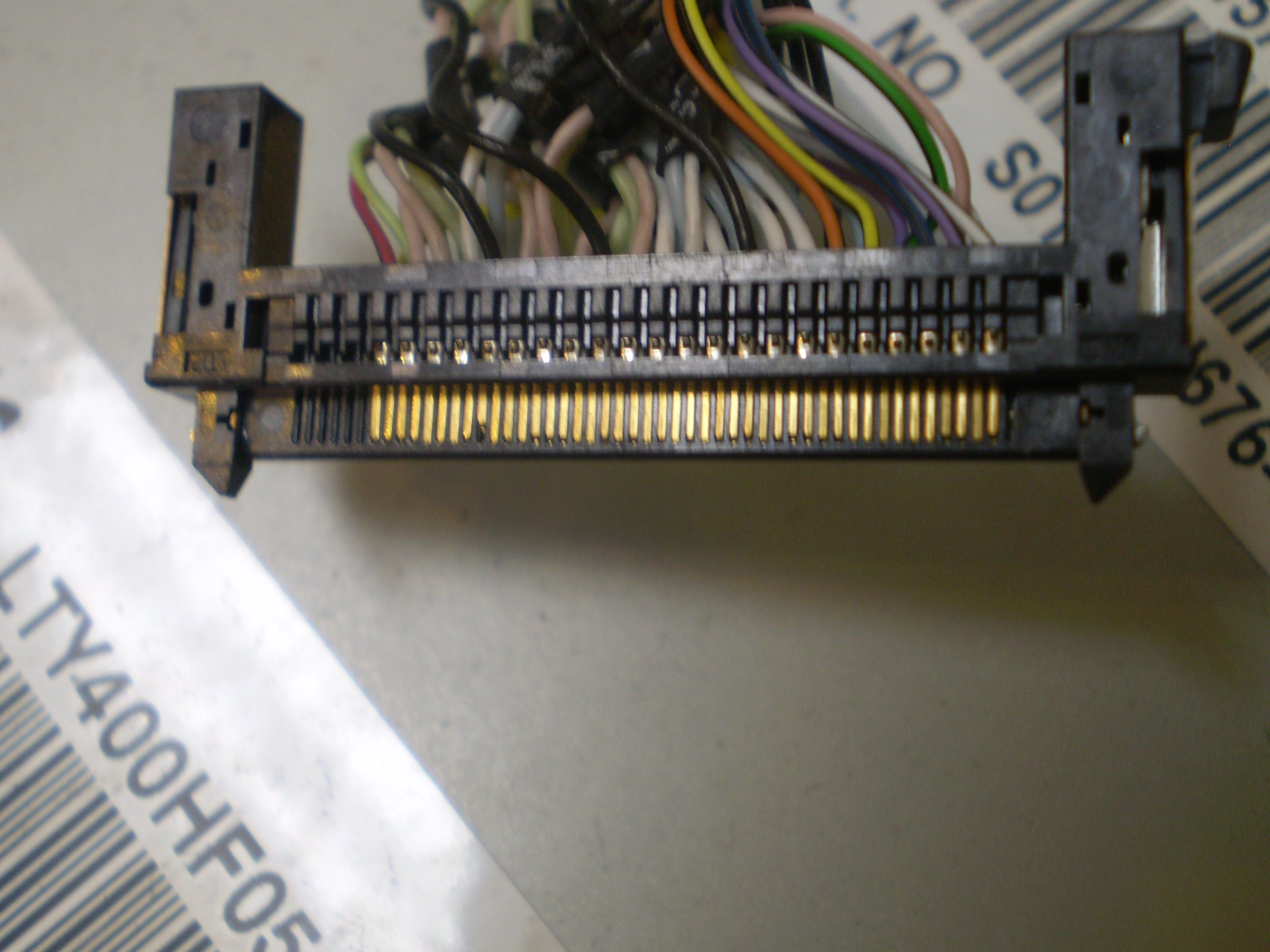

Ani jedno ani drugie. Byłem już zdecydowany zrobić bypasik, wcześniej jednak postanowiłem obejrzeć to pod okiem jeszcze silniej uzbrojonym. I okazało się , że pin jest po prostu wsunięty wgłąb wtyku. Podobnie jak kilka pozostałych co widać na zdjęciu ( zęby). Trochę kleju epoksydowego, wypozycjonowałem/powciskałem i powinno być O.K.

Dodano po 1 [godziny] 55 [minuty]:

I jest O.K.
