Pralka Electrolux EWF 1047 W - Uszkodzony moduł

adamo83 11 Lut 2015 18:17 4824 15
  • #1 11 Lut 2015 18:17
    adamo83
    Poziom 9  

    Witam wszystkich.
    Teściowej popsuła się pralka firmy Electrolux, model: EWF 1047 W.
    Powiedziała, że czas prania malał na wyświetlaczu, jednak bęben pralki się nie kręcił.
    Wezwała fachowca bez powiadomienia mnie o tym, który po oględzinach u siebie modułu pralki stwierdził, że spaliły się dwie jego części i po ich wymianie pralka „prawdopodobnie” powinna zadziałać. Stwierdził, że silnik pralki jest sprawny. Naprawę modułu wycenił na 220 zł. Teściowa zrezygnowała, bojąc się, że pralka nie ruszy i będzie stratna. Musiała sama sobie odebrać części i pralka stoi u niej cała rozkopana. Przepalonych elementów brakuje. Teściowa chce kupić nową pralkę, jednak jako przykładny zięć chciałbym spróbować sam naprawić moduł i spróbować uruchomić pralkę.

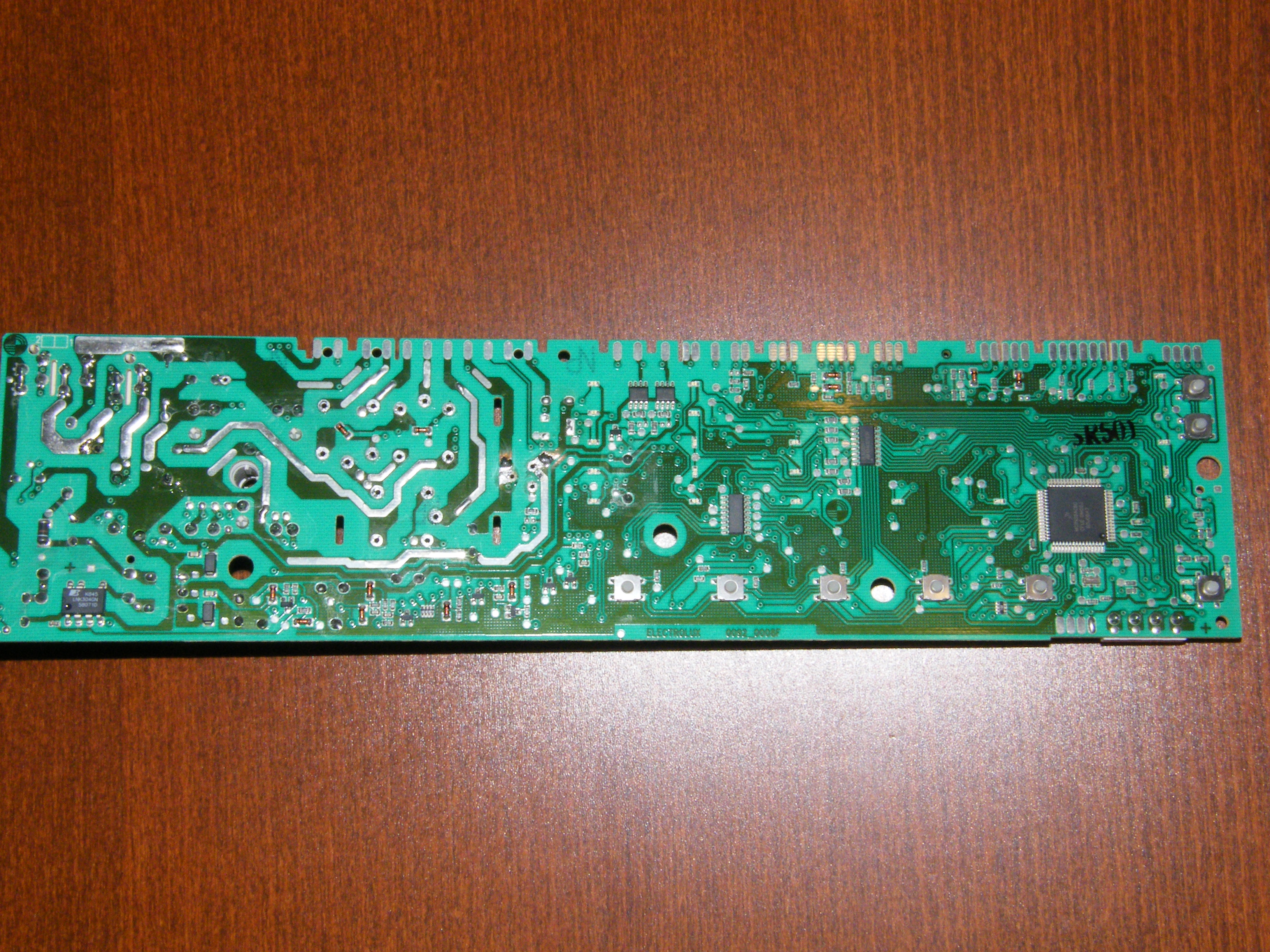

    Po wstępnych oględzinach modułu widać na nim brak elementu TY1. Domyślam się, że jest to triak. Niestety spalonych elementów brakuje, więc nie wiem jakie parametry ten triak posiada. Poza tym triakiem nie widać żadnego elementu wylutowanego lub/i przepalonego.

    Czy ktoś z Was mógłby rzucić okiem na dołączone fotografie i pomóc w diagnostyce?
    Byłbym wdzięczny.
    Adam

    Pralka Electrolux EWF 1047 W - Uszkodzony moduł Pralka Electrolux EWF 1047 W - Uszkodzony moduł Pralka Electrolux EWF 1047 W - Uszkodzony moduł

    0 15
  • Pomocny post
    #2 11 Lut 2015 20:51
    nares
    Specjalista AGD

    adamo83 napisał:
    Teściowa zrezygnowała, bojąc się, że pralka nie ruszy i będzie stratna.

    Żaden serwis nie bierze kasy, jeżeli nie uruchomi urządzenia, co najwyżej to za diagnozę uszkodzenia i dojazd.
    adamo83 napisał:
    Musiała sama sobie odebrać części i pralka stoi u niej cała rozkopana.

    Skoro sama zrezygnowała, to trudno żeby serwis przyjechał jeszcze raz i poskładał wszystko do kupy, za frico ;)
    Oprócz triaka, brakuje też radiatora i może jeszcze czegoś...?

    0
  • Pomocny post
    #3 11 Lut 2015 21:03
    iskrownik
    VIP Zasłużony dla elektroda

    nares napisał:
    i może jeszcze czegoś...?
    Przekaźników silnika :) .

    0
  • Pomocny post
    #4 11 Lut 2015 21:58
    TONI_2003
    Moderator

    adamo83 napisał:
    Poza tym triakiem nie widać żadnego elementu wylutowanego lub/i przepalonego.

    Widać nie widać trzeba pomierzyć i porównać co ci jeszcze brakuje na płycie PCB, a na zdjęciu poniżej jak to wygląda :D
    Pralka Electrolux EWF 1047 W - Uszkodzony moduł

    1
  • #5 11 Lut 2015 22:08
    adamo83
    Poziom 9  

    Teściowa zrezygnowała obawiając się wzrostu kosztów, ponieważ wg tego co mi mówiła miała zapłacić 220 zł za sam moduł, ale nie wiadomo czy coś jeszcze. Pan serwisant nie był pewny czy pralka ruszy. Bała się, że wysokość naprawy wyniesie prawie tyle, co zakup nowej pralki. Zapłaciła więc za samą diagnozę 50 zł. Nie wiem jak było naprawdę, czy dobrze zrozumiała tego Pana - niestety nie było mnie przy tym.

    Ale do rzeczy... wiemy, że brakuje triaka. Możecie podpowiedzieć jaki typ? Brakuje też przekaźników. Domyślam się że ich miejsce to RL2, RL3 i RL4??

    0
  • Pomocny post
    #6 11 Lut 2015 22:08
    iskrownik
    VIP Zasłużony dla elektroda

    adamo83 napisał:
    Możecie podpowiedzieć jaki typ?
    BTB16-600CW

    1
  • #7 11 Lut 2015 22:11
    adamo83
    Poziom 9  

    @TONI_2003 , @iskrownik wielkie dzięki Panowie

    0
  • #8 21 Lut 2015 21:17
    adamo83
    Poziom 9  

    Witam ponownie. Uzupełniłem na płycie modułu brakujące elementy czyli przekaźniki oraz triak. Dzisiaj poskładałem pralkę i odbyła się próba. Ustawiłem program z czasem prania 30 minut ( chodziło o szybką próbę) pralka zaczęła pranie bez żadnych problemów. Napuściła wodę i zaczęła normalną pracę. Po kilku minutach wyszedłem z łazienki. po 15 minutach wszedłem sprawdzić czy pralka pierze. Zastałem pralkę nieruchomą z wodą w bębnie i miga przycisk start/pauza. Po naciśnięciu jakiegokolwiek przycisku pralka wyświetla error. Ustawiłem więc programator na zero myśląc że anuluje pranie. Po ponownym wybraniu tego samego programu pralka tylko blokuje drzwi i podświetla diode obrotów na pozycji 700 i diode temperatury w pozycji: pranie w zimnej wodzie * . i znowu po naciśnieciu jakiegokolwiek przycisku wyswietla na wyswietlaczu Err. Wszedłem w tryb serwisowy : nacisnałem przycisk start/pauza oraz przycisk obok niego zegar , przestawiłem programator w pozycje 1 odczekałem aż pralka wydała sygnał i przestawiłem programator w pozycje 10. Pojawił się błąd E23. Z tego co wyczytałem jest to problem z triakiem pompy spustowej wody. Proszę o odpowiedź czy dobry odczyt kodu usterki. Z góry dziekuję

    0
  • Pomocny post
    #9 22 Lut 2015 08:45
    TONI_2003
    Moderator

    Pralka Electrolux EWF 1047 W - Uszkodzony moduł

    3
  • #10 22 Lut 2015 15:34
    adamo83
    Poziom 9  

    Dziękuje za odpowiedź. Jeszcze dzisiaj idę sprawdzić pompę i elektronikę.

    Dodano po 1 [minuty]:


    Tak więc jestem po wstępnych oględzinach. Sprawdziłem pompkę spustową: rezystancja 230 Ohm, podłączyłem ją pod 230V i kręci się. Sprawdziłem wiązkę przewodów i jest dobra. Wszystko wskazuje na to że wina leży po stronie modułu. Pompka jest zasilana ze złącza J7 z pinu 1 oraz 9. Nie jestem elektronikiem tylko elektrykiem ale wydaje mi się w obwodach tych pinów nie widzę żadnego triaka. Dodaje zdjęcie płytki z zaznaczonymi miejscami pinów zasilających pompkę. I pytanie czy w zaznaczonym trzecim miejscu nie powinno być triaka. jeśli jednak moje domysły są mylne to proszę o rozjaśnienie mego umysłu ;) Z góry dziękuje za kazdą sugestie.

    Pralka Electrolux EWF 1047 W - Uszkodzony moduł

    0
  • Pomocny post
    #11 22 Lut 2015 19:19
    TONI_2003
    Moderator

    adamo83 napisał:

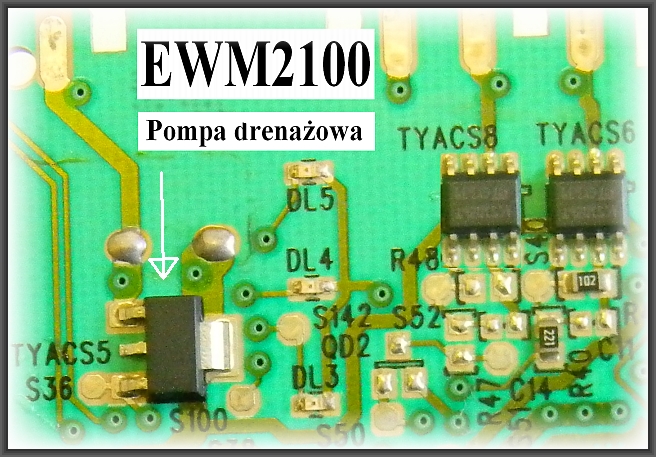

    I pytanie czy w zaznaczonym trzecim miejscu nie powinno być triaka.

    Taki jaki inne na Twym PCB :D
    Pralka Electrolux EWF 1047 W - Uszkodzony moduł

    1
  • #13 22 Lut 2015 19:52
    TONI_2003
    Moderator

    adamo83 napisał:
    Pozostałe triaki na PCB to ACS110 7S. Gdzie można zakupić taki triak?

    Jeszcze jedno to nie są triaki :!: Tylko AC Switch Family ACS110 7S
    Natomiast gdzie są do zakupu to musisz poszukać w necie :D
    Pralka Electrolux EWF 1047 W - Uszkodzony moduł

    PS.
    adamo83 napisał:

    Szukaj dalej bo cena z kosmosu sprawdź
    Link
    Link :D

    1
  • #14 22 Lut 2015 20:11
    Rysiek2
    Poziom 33  

    TONI_2003 napisał:
    Jeszcze jedno to nie są triaki

    Czy próbował ktoś stosować zamiennie triak zamiast tego wynalazku?

    0
  • #15 22 Lut 2015 20:14
    adamo83
    Poziom 9  

    @TONI_2003 jeszcze raz bardzo dziękuję. Przepraszam za nazewnictwo ;) Napisałem do tego sklepu z Twojego linku.

    0
  • #16 22 Mar 2015 20:10
    adamo83
    Poziom 9  

    Witam po długim czasie nieobecności ale niestety tyle czekałem na brakującego ACS110-7S. Po uzupełnieniu tego elementu pralka ruszyła bez problemu. Ma już za sobą kilka prań i jak narazie wszystko pracuj bez zarzutu. Dziękuję wszystkim którzy przyczynili się do naprawy. Temat uważam za zamknięty. Pozdrawiam.
