Matryca LED/Atmega - Słaba jasność diod/Wybór zasilania

Question

Witam! Stworzyłem matrycę LED 8x12 na Atmedze16 i rejestrze przesuwnym 74HC595 - wszystko podłączyłem i zaprogramowałem - śmiga,lecz diody świecą się...

_jta_ · Accepted Answer

Tak, i wtedy oporniki: do ograniczenia prądu bazy, do ograniczenia prądu LED-ów. Multipleksowanie powinno być w taki sposób, żeby prąd płynął przez wiele oporników naraz - czyli jeśli np. włączasz jedno wyjście ULN2803 i wybrane tranzystory PNP, to oporniki powinny być przy tranzystorach PNP, natomiast trzeba pamiętać, że wtedy dużym prądem będą obciążane wyjścia ULN2803. W odwrotnej wersji (włączasz tylko jeden tranzystor PNP naraz, a do tego wybrane wyjścia ULN2803) oporniki powinny być na wyjściach ULN2803, a tranzystory PNP muszą być w stanie przewodzić duże prądy przy małym spadku napięcia.

See also:
24.11.2004 Ładowarka akumulatorków z płynną regulacją - LM 317
23.02.2003 Prostownik do ładowania akumulatorów (auto)

_jta_ · Accepted Answer

Równe czasy między zmianami świecenia LED-ów - żeby nie zależały od tego, co program akurat robi. Jakkolwiek tego typu zależności mogłyby być dziedziną sztuki - np. zapisać plik na dyskietce tak, aby przy jego odczytywaniu silnik głowic zagrał jakąś melodię, ponoć coś takiego zrobiono dla "El condor pasa".

See also:
24.11.2004 Ładowarka akumulatorków z płynną regulacją - LM 317
23.02.2003 Prostownik do ładowania akumulatorów (auto)

bearq · Answer

Wklej schemat

karolsw2 · Answer

Niestety nie mam schematu , lecz wszystko jest podłączone w sposób podobny do tego https://www.elektroda.pl/rtvforum/topic2274421.html
tyle że bez negatora ULN. Ogólnie standardowa matryca led , lecz bez tranzystorów - i oparta o rejestr przesuwny.

EDIT:
Bardziej chodziło mi o to , by ktoś mi wytłumaczył jaka jest rola tranzystorów w tym wszystkim - i jakie napięcie na nie "zapodać" by faktycznie rozjaśniły matrycę.

tmf · Answer

Pamiętaj, że sterując multipleksowo dioda świeci tylko przez 1/8 lub 1/12 okresu, co trzeba skompensować. Zastosowania wzmacniaczy prądu kolumn/wierszy jest obowiązkowe. Popularny układ 595 ma też zbyt mały prąd wyjścia, aby poprawnie sterować diodami - niestety jest to powszechnie powielany błąd, także na elce. Lepiej zastosować do sterowania źródło prądowe np. SCT2024 lub podobne. Do sterowania wierszami można wykorzystać 595 + P-MOSFET.

_jta_ · Answer

Parametry podawane w notach katalogowych zapewniają zaledwie kilka mA, a to jest mało przy multipleksowaniu - należałoby zastosować tranzystory do wzmocnienia prądu, i dać nawet 3 razy większy od nominalnego dla ciągłego świecenia. Jak podłączałeś tranzystory? Jakie masz napięcie zasilania, kiedy świecą LED-y? Jaki możesz mieć prąd zasilania?

See also:
24.11.2004 Ładowarka akumulatorków z płynną regulacją - LM 317
23.02.2003 Prostownik do ładowania akumulatorów (auto)

karolsw2 · Answer

Oj , muszę chyba sobie sprawić multimetr , bo nie jestem w stanie odpowiedzieć na niektóre pytania. wszystko zasilane jest 5v 500mA,podłączałem tranzystory - dam swój schemat ,tylko że właśnie sobie uświadomiłem ,że to może przez słabe diody nie widać większych różnic z tranzystorami? 100-150mcd nie jest powalające... czy zastosować diody 5000mcd?

EDIT:

Mam też parę zasilaczy , np 5v 1.5A - tylko jak go podłączyć by nie spalić atmegi?

_jta_ · Answer

Dobrze byłoby sprawdzić, jakie jest napięcie przy obciążeniu 500mA - jakkolwiek dobrze byłoby wiedzieć, jaki największy prąd może być potrzebny - ile masz kolumn z LED-ami? Ale jak ich jest 40, jak w tamtym temacie, i zechcesz przez każdego LED-a puścić 60mA, to wychodzi 2400mA...

See also:
24.11.2004 Ładowarka akumulatorków z płynną regulacją - LM 317
23.02.2003 Prostownik do ładowania akumulatorów (auto)

karolsw2 · Answer

Mam 12 kolumn.

Anonymous · Answer

Czyli tak:
- nie mam schematu,
- nie mam multimetru,
- nie wiem jakie LED-y,
- nie wiem czemu słabo świecą,
- nie wiem jak to zrobić.
Ratunku!
Regulamin, pkt 3.1.15. Publikowanie wpisów przedstawiających problem, bez podania wystarczającej liczby informacji umożliwiającej zajęcie merytorycznego stanowiska przez innych Użytkowników forum.
Proszę uzupełnić dane albo temat pójdzie do kosza.

karolsw2 · Answer

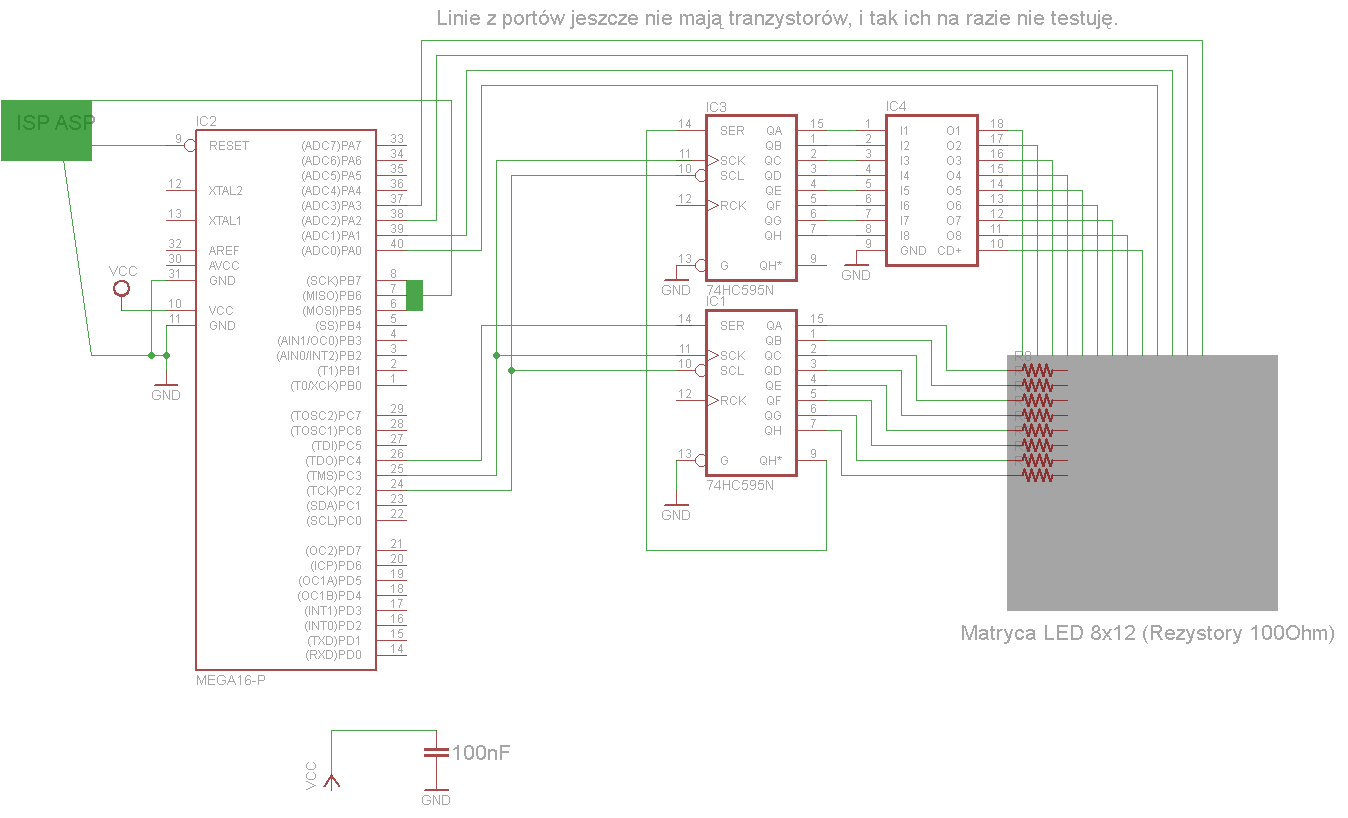

Schemat: Ten tajemniczy procek koło rejestru to ULN2803 - postanowiłem go dodać , i sprawdzić jak działa.Lecz diody wciąż świecą słabo.

_jta_ · Answer

Mając 12 kolumn i prąd zasilania 500mA możesz dać jakieś 40mA na LED-a (jeszcze kwestia, ile zużywa reszta układu). ULN2803 raczej by pasował do rzędów (bo ich jest 8), a nie kolumn - ale to jeszcze kwestia, gdzie masz wspólne anody, a gdzie wspólne katody.

See also:
24.11.2004 Ładowarka akumulatorków z płynną regulacją - LM 317
23.02.2003 Prostownik do ładowania akumulatorów (auto)

Anonymous · Answer

https://www.elektroda.pl/rtvforum/topic2984420.html

tmf · Answer

@karolsw2 - to jeszcze pokaż program, bo najpewniej źle sterujesz matrycą.

karolsw2 · Answer

Spoiler: Show Code: cLog in, to see the codeNie wiem czy można się tu czegoś doczytać, więc zarzucam opis:w plansza[][] zapisywane są napisy z funkcji A(),B(),C(),D()....A BAJT[16] to po kolei piny rejestrów przesuwnychFunkcja wprowadz(BAJT[16]); obsługuje rejestry przesuwne.W pętli for(; sprawdzane są po kolei rzędy , i zapalane odpowiednie kolumny w tych rzędach (rzędów jest 8 , więc podejrzewam że diody z pojedyńczego rzędu świecą się 1/8 czasu całego odświeżenia.

tmf · Answer

@karolsw2 Skasuj czym prędzej to co napisałeś. Tak się nie steruje multipleksowo. Przede wszystkim musisz stworzyć bufor zawierający informacje wyświetlane na matrycy, a samo wyświetlanie musisz zrealizować w oparciu o przerwania timera. Poszukaj w necie lub na elektrodzie jak się coś takiego robi. To co stworzyłeś po prostu nie może działać, ze względu na czasy sterowania diodami.

karolsw2 · Answer

Bufor zawierający informacje wyświetlane na matrycy to plansza[][]. Mógłbyś mi przybliżyć co oznaczają przerwania timera? A co do kodu to to niestety/stety działa ;p Tylko że diody świecą się słabo.

tmf · Answer

Świecą słabo, bo są źle sterowane i żadne wzmacniacze tu nie pomogą. W internecie masz mnóstwo przykładów sterowania takimi matrycami, masz je także w linkach z mojej stopki - znajdziesz je np. w darmowych przykładach do II wyd. książki "Język C...". Z kodem, który pokazałeś nic nie da się zrobić - uwierz mi, im szybciej go skasujesz, tym szybciej twoja matryca będzie działać jak należy.

dondu · Answer

... i poprawnie podłącz mikrokontroler: http://mikrokontrolery.blogspot.com/2011/04/minimalne-podlaczanie-pinow.html

karolsw2 · Answer

@U.P. Masz rację , schemat zrobiłem trochę niechlujny.Co do programu to wciąż nie rozumiem: Gdzie jest błąd? Jak powinno wyglądać (łopatologicznie) sterowanie matrycą?

_jta_ · Answer

Najpierw napisz, gdzie masz anody, gdzie katody... wyjścia ULN2803 powinny być połączone z katodami, kolektory tranzystorów PNP z anodami.

karolsw2 · Answer

Wyjścia ULN2803 są połączone z katodami. _jta_ sugerujesz by dodać do anod tranzystory PNP?

karolsw2 · Answer

Bardzo dziękuję za wytłumaczenie. A co w kwestii programu? Co dają te przerwania timera?

karolsw2 · Answer

Dziękuję bardzo wszystkim za pomoc. Jak to wszystko ogarnę ,to myślę że diody będą już świecić dobrze Na razie temat do zamknięcia.
