Schematy kabli programujących do systemów alarmowych

Jeśli przyjrzysz się schematom to dojdziesz do wniosku że niektórych kabli nie warto robić, ponieważ większość opiera się o ten sam układ, różnice są tylko w samych wtykach podłączanych do urządzeń - i tak za pomocą jednego kabla z różnymi końcówkami zaprogramujesz Satela, Ropama, AJ Elektronika, Pronala itp.

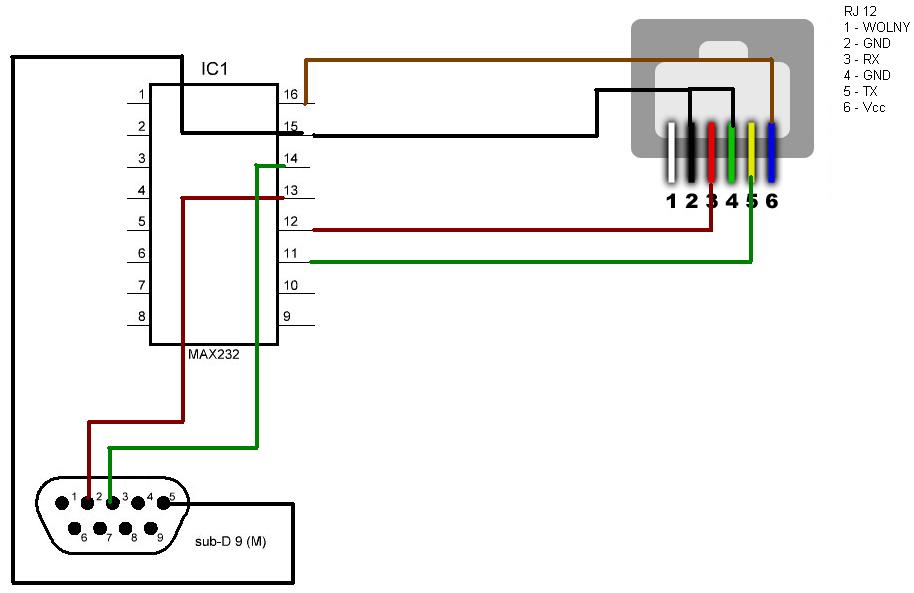

Schemat do Central DSC

Schemat wykonany na bazie instrukcji.

Dodano po 12 [minuty]:

Schemat kabla do Centrali Pyronix Matrix 424/832/832+

Schemat robiony na bazie instrukcji producenta.

Dziękuje za pierwszy odzew kolego, właśnie mam taki zamiar jak mówisz czyli dwa kable, jeden z układem MAX drugi bez niego i różne końcówki, ale aby te końcówki zrobić najpierw trzeba mieć schematy oryginalnych kabli. Nie chciałbym teraz zrobić kabelek a u klienta dowiedzieć się, że nie działa, bo na przykład w odwrotnej kolejności podłączyłem złącze od centrali. Dlatego właśnie prośba do was o sprawdzenie tych schematów czy są poprawne, no i jeśli koledzy mają schematy od innych kabli, to bym był za nie wdzięczny.

Dodano po 2 [godziny] 55 [minuty]:

zuczek1987 wrote:

Chciałbym zebrać w jednym miejscu schematy różnych kabli programujących do SSWIN, i poprosić was o sprawdzenie tych które wykonałem ja na bazie różnych linków z sieci.

EBS PX 200 N

Schemat tworzony na podstawie tematu:
https://www.elektroda.pl/rtvforum/topic2505718.html

zamieściłem co prawda wcześniej tamten schemat, ale jak przeanalizowałem jeszcze raz temat to nie wiem czy przypadkiem nie powinno to być w TTL a więc z układem, a tu nie mam pewności czy powinno to wyglądać tak czy inaczej:

Schemat kabla do programowania Central Risco LightSYS/Agility

Schemat wykonany na bazie instrukcji dystrybutora.

Przewód programujący do ROPAM:

schemat wykonany na bazie wątku:
https://www.elektroda.pl/rtvforum/topic2124281.html

Przewód do AJ Elektronik:

schemat wykonany na bazie wątku:
https://www.elektroda.pl/rtvforum/topic2980272.html

A do bardziej doświadczonych kolegów, prosiłbym o potwierdzenie czy do EBS 200N przewód występuje z układem TTL tak jak to poprawiłem, czy tak jak w pierwotnej wersji jest to proste połączenie.

Od siebie dodam jeszcze schemat do Satela gprs itp.
1. Masa
2. Tx
3. Rx
Oczywiście do portu rs232 przez konwerter ttl, sygnały skrosowane.

Witam,
czy komuś działa wykonany przewód do nadajników EBS PX-100A? Wykonałem przewód zgodnie ze schematem i niestety nie działa. Producent niestety nie ma w sprzedaży przewodów do w/w nadajnika. Może ktoś pomoże.

Kabel do nadajników PX ma być w standardzie TTL.
W tym poście to wyjaśniałem pewnym niedowiarkom.
https://www.elektroda.pl/rtvforum/topic2258157.html

Do kompletu:
kabel własnej roboty do Satel Perfecta: https://www.elektroda.pl/rtvforum/topic3433627.html

Poszukuję pinologii lub schematu kabla do zaprogramowania Expandera GSM, dokładnie nazywa się to Kabel programujący IP-1 USB V2.0.

Pronal:
https://www.elektroda.pl/rtvforum/topic156495.html

Centrala DSC HS2064 z serii Power Neo, ma złącze PC link 5 pinów, czy schemat przesłany w postach wyżej (4 piny) będzie aktualny i jeden pin ma być wolny?

Dla potomnych: tak - w DSC wpinasz kostkę w piny licząc od lewej - prawy skrajny pin zostaje wolny.
https://youtu.be/gj-KMZzZDhk?t=113

Koledzy a czy ktoś ma schemat albo rozpiskę dla Cpx200n EBS? Chodzi o moduł GD-PROG, jak dla mnie patrząc po zdjęciach tam jest max232 czyli na płytę idzie TTL tylko jaki jest pinout gniazda? Znalazłem który pin to 3,3V GND i pin który trzeba połączyć z 3,3V by móc programować.

@spinacz Widziałem w innym temacie, że udało Ci się rozgryźć pinout CPX200N - czy mógłbyś podzielić się rozwiązaniem?

Dla wszystkich potrzebujących pinout GD-PROG widok złącza na PCB
