[CAD] Darmowe modele obiektów 3D

MES Mariusz 03 Mar 2015 19:23 3309 5
  • #1 14497125
    MES Mariusz
    Poziom 36  
    Fantastyczne elementy 3D i 3D modele z ich użyciem:

    http://tinyurl.com/nfek2ue

    Nie bardzo rozumiem jednak czy i dzie mogę te elementy ściągnąć.

    Tutorial jest niby tu. Użyto Designsparka i Google Sketchup. Ale skąd wziąć 3D komponenty do sketchup-a?
  • Pomocny post
    #2 14498157
    Brotwer
    Poziom 9  
    Co do fantastycznych modeli 3D, polecam serwis TRACEPARTS. Wystarczy się zarejestrować i można pobierać modele CAD wielu obiektów (dla Solidworks, Catia, Inventor i wielu, wielu innych formatów). Wszystko za darmo.

    Pozdrawiam!
  • #3 14498416
    MES Mariusz
    Poziom 36  
    Dzięki piękne za info o stronie.
    Rzeczywiście spora kopalnia.

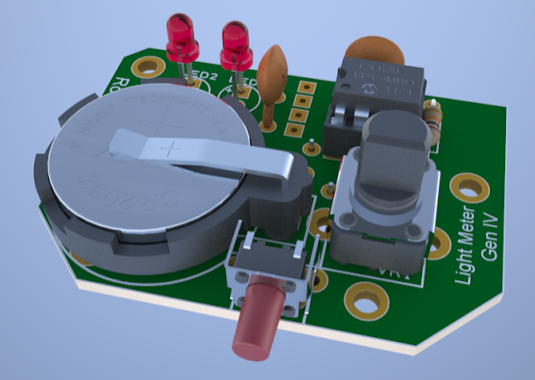

    Mam tylko jeszcze drobny niedosyt, bo komponenty zdają się być bryłą bez rzeczywistego wyglądu (kolory, napisy).

    Generalnie nie wygląda to tak, jak w podlinkowanym chińskim blogu.

    [CAD] Darmowe modele obiektów 3D

    [CAD] Darmowe modele obiektów 3D

    PS. Jeśli korzystasz z tej strony już dłużej, podpowiedz proszę w jaki sposób skutecznie filtrować zasoby (np. szukasz rezystora tht 1k, 0,25W, co wpisujesz w wyszukiwarkę?)
  • #4 14501638
    MES Mariusz
    Poziom 36  
    Ponieważ, wyszukiwarka na stronie http://www.tracepartsonline.net/ niestety nie jest intuicyjna, podobnie drzewo kategorii pozostawia wiele do życzenia poniżej będę wrzucał linki do najpopularniejszych, użytecznych modeli 3D, która mi się znaleźć (Was też do tego zachęcam). Należy użyć tinyurl.com (lub czegoś podobnego, przed wstawieniem linku). Prośba o przyklejenie tematu.

    Pierwsza pozycja:

    Podstawki zwykłe
    Słowa kluczowe do wyszukiwarki: "XXw IC socket stamped contacts", gdzie XX - liczba pinów podstawki.

    Podstawki precyzyjne DIL THT z otwartą ramką od 4 do 52 pinów (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Dual-In-Line Sockets - Open frame / solder tail", "Open frame standard low profile DIL Sockets".
    Lub: "XXw DIL socket open frame solder", gdzie XX - liczba pinów.

    Dystanse M3, M4 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "219658 : ENTRETOISE - HEXAGONALE FILETEE TARAUDEE MF - INOX A1"

    Dystanse M3, M4 przelotowe (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "219657 : ENTRETOISE - HEXAGONALE TARAUDEE FF - INOX A1"

    jednorzędowe goldpiny, proste piny od 2 do 40 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Pin header, pitch 2.54mm, straight, single row, 02 - 40 contacts"

    dwurzędowe goldpiny, proste piny od 4 do 80 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Pin header, pitch 2.54mm, straight, double row, 04 - 80 contacts"

    jednorzędowe goldpiny, kątowe piny od 2 do 40 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Pin header, pitch 2.54mm, right-angled, single row, 02 - 40 contacts"

    dwurzędowe goldpiny, kątowe piny od 4 do 80 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Pin header, pitch 2.54mm, right-angled, double row, 04 - 80 contacts"

    Jednorzędowe gniazdo na goldpiny, proste piny od 2 do 40 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Female header, pitch 2.54mm, straight, single row, 02 - 40 contacts"

    Dwurzędowe gniazdo na goldpiny, proste piny od 4 do 80 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Female header, pitch 2.54mm, straight, double row, 04 - 80 contacts"

    Jednorzędowe gniazdo na goldpiny, kątowe piny od 2 do 40 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Female header, pitch 2.54mm, right-angled, single row, 02 - 40 contacts"

    Dwurzędowe gniazdo na goldpiny, kątowe piny od 4 do 80 (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "Female header, pitch 2.54mm, right-angled, double row, 04 - 80 contacts"

    Złącza EDG PHOENIX CONTACT / MSTB 2,5-G (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "MSTB 2,5/..-G"

    Złącza EDG PHOENIX CONTACT / MSTB 2,5/-ST (należy wybrać konfigurację przed pobraniem)
    Słowa kluczowe do wyszukiwarki: "MSTB 2,5/..-ST"

    Ale zwykłego rezystora THT 0,25W znaleźć nie mogę...
  • #5 14505725
    MES Mariusz
    Poziom 36  
    Rezystory:

    Naruephon Srihara - seria, THT, pitch 6mm, 0,125W
    Wyszukiwarka http://www.3dcontentcentral.com/ "resistor 1/8"

    CircuitWorks-RESISTOR 7_62MM DIP - THT, pitch 7,62mm, 0,125W
    Wyszukiwarka http://www.3dcontentcentral.com/ "RESISTOR 7_62MM"

    Resistor Axial 0.25W - THT, pitch 7,62mm, 0,25W
    Wyszukiwarka http://www.3dcontentcentral.com/ "Resistor Axial 0.25W"

    Drabinka rezystorowa tht, 9pin
    Wyszukiwarka http://www.3dcontentcentral.com/ "networks resistor"
