Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

kawel 11 Mar 2015 16:12 1425 0
  • #1 14520117
    kawel

    Poziom 11  
    Witam
    Jestem nowym użytkownikiem mentora i już zaczyna mnie denerwować :)
    Stworzyłem schemat hierarchiczny:

    Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

    Główną częścią projektu jest płytka Streamer_v1 gdzie chcę umieścić blok AptinaSenor_connector :

    Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

    Wstawiłem J?-1 z Central Lib, następnie narzędziem Array skopiowałem 14 bo tyle pinów powinien mieć ten header

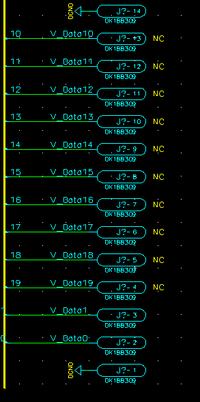

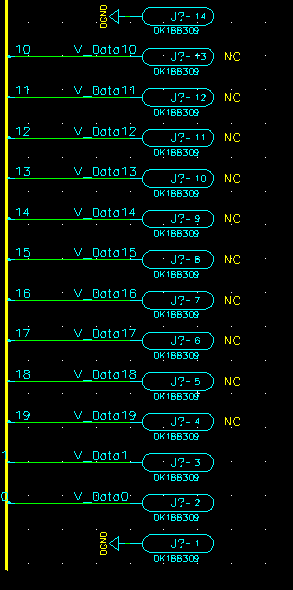

    Następnie dodałem numery pinów używając Add properties tool:

    Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

    Piny są numerowane malejąco od góry do dołu

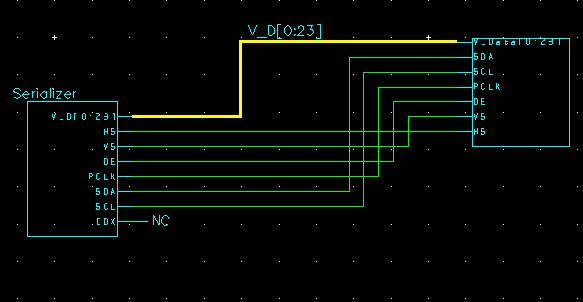

    Następnie wygenerowałem Blok symbol i wstawiłem na schemat płytki:

    Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

    Wszystkie weryfikacje i sprawdzenia przeszły poprawnie

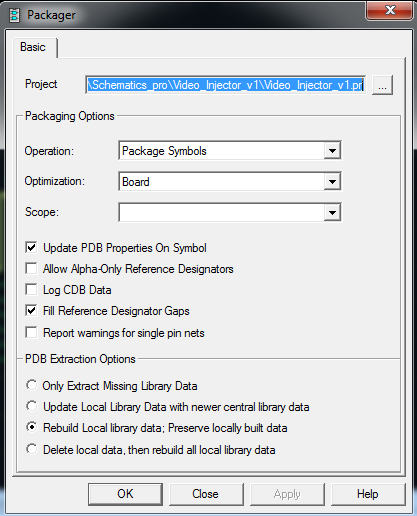

    I nadszedł czas na narzędzie Package:

    Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

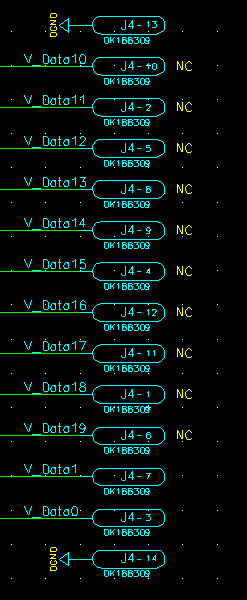

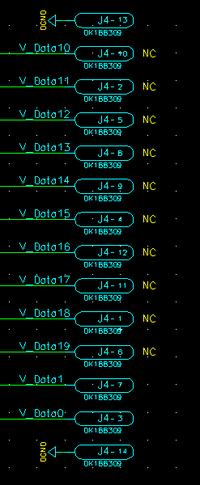

    Kiedy z poziomu płytki / symbolu bloku przeszedłem niżej na schemat oto co ujrzałem:

    Mentor Graphics - Mentor Graphics Funkcja Package smienia numerację pinów złącza

    Piny w złączu są pomieszane.
    Czy ktoś spotkał się z takim zachowaniem programu?
