Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S)

ardiano2907 19 Mar 2015 13:45 2982 16
  • #1 19 Mar 2015 13:45
    ardiano2907
    Poziom 10  

    Witam
    Posiadam lodówkę electrolux model ENB35405S. Problem polega na tym iż zamrażarka chłodzi, a chłodziarka (góra) niestety nie. Czytałem wiele sprawdzałem co mogłem, rozmroziłem ..itp itd nic nie pomogło.

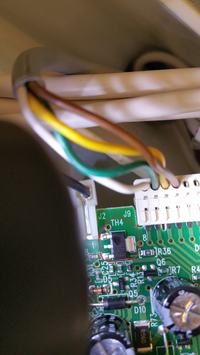

    Rozebrałem dzisiaj elektronikę i po dokładnym przyjrzeniu się zauważyłem iż jeden układ jest uszkodzony (ukruszony), jest to TH4. Dodam ze wywnioskowałem iż powodem jest nie działający wentylator.

    Port J2 który jest w sąsiedztwie jest odpowiedni za jego pracę . ale niestety po zmierzeniu nie daje napięcia. Na tej płytce jest po lewej stronie taki sam układ ( TH3), ale nie wiem czy ma takie same parametry. Jeśli to możliwe, to proszę o rozpoznanie i podanie parametrów tego układu TH4.

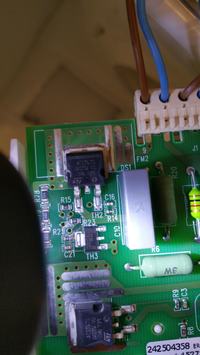

    Pytanie jeszcze takie czy jest możliwe, że ten jeden układ jest winowajcą tej awarii? Dodaję zdjęcia i link do manual service. Sory za chaotyczny opis, ale śpieszę się do pracy i to tak na kolanie, a bez lodówki to jak bez ręki. Jak coś to jestem po 23:00
    Dzięki pozdro
    Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S) Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S) Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S)
    :arrow: Dodaję i link do manual service.

    0 16
  • #3 19 Mar 2015 18:56
    ardiano2907
    Poziom 10  

    Witam
    Wielkie dzięki.
    Jakie napięcie mam podłączyć do tego wentylatora żeby go sprawdzić i nie uszkodzić ?
    Dzięki
    pozdrawiam
    .... wracam do pracy ;)

    0
  • #4 19 Mar 2015 18:59
    spinacz
    Poziom 38  

    Jak dla mnie ten wentylator powinien być na zwykłe sieciowe napięcie 230V, ale nie daje 100%.

    1
  • #5 20 Mar 2015 01:44
    ardiano2907
    Poziom 10  

    Witam
    Wielkie dzięki za pomoc;)
    Odnośnie wentylatora ... też myślę że powinien być na zwykłe napięcie sieciowe po tym co jest przedstawione w manual service :
    - voltage 240 V
    - power 3,1 W
    - speed 2000 rpm
    Miałem tylko wątpliwość odnośnie tego czy w miejscu gdzie jest mokro, woda czy lód i może dojść do przebicia (zamrażarka) jest doprowadzone takie wysokie napięcie. Przyjmując to założenie myślałem że ten wentylator będzie na 12v .


    Gdy podepnę ten wentylator do prądu i okaże się że działa to czy mógłbym zostawić go tak podpięty na parę dni podczas oczekiwania na nowy układ??
    Mógłbym podpiąć go do jakiegoś czasowego włącznika i dzięki temu użytkować chłodziarkę ?

    Mam pytanie odnośnie tego układu . Nie mogę znaleźć nic na temat jego parametrów na tej stronie.
    Mieszkam w Anglii i wolał bym to kupić tu na miejscu (taniej i szybciej)
    Podaje link do jednej z aukcji gdzie takowy układ jest ale w nazwie posiada jeszcze końcówkę -TR

    Proszę o potwierdzenie czy ten układ ma takie same parametry.
    Z góry dziękuję i pozdrawiam
    http://www.ebay.co.uk/itm/STMICROELECTRONICS-...432?pt=LH_DefaultDomain_3&hash=item2a4aa52d38

    0
  • #6 20 Mar 2015 02:14
    scalok
    Poziom 30  

    ardiano2907 napisał:
    Proszę o potwierdzenie czy ten układ ma takie same parametry.

    Tak, te dwie ostatnie litery nie mają do Ciebie znaczenia.

    Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S)


    Ci mają magazyny w Anglii i mają taniej.
    http://pl.farnell.com/stmicroelectronics/acs108-6sn-tr/switch-ac-0-8a-sot-223/dp/1295340

    http://uk.farnell.com/webapp/wcs/stores/servl...TR%20%20SWITCH%2C%20AC%2C%200.8A%2C%20SOT-223
    A tu parametry.

    1
  • #7 20 Mar 2015 12:55
    ardiano2907
    Poziom 10  

    Dzięki za pomoc.
    Po podłączeniu wentylatora do sieci brak jakichkolwiek oznak działania , cisza i brak nadmuchu .

    Proszę o radę gdzie mam zmierzyć napięcie aby sprawdzić że wymiana tego układu i wentylatora pomoże?
    Proszę o proste wytłumaczenie ponieważ pomimo że lubię zajmować się elektroniką to i tak jestem płytki w tej dziedzinie . Jakie gdzie napięcie powinno być i co gdzie zmierzyć tak aby nie zrobić jakiegoś spięcia i czegoś nie spalić .
    Wentylator to 1/4 kosztu lodówki jaki poniosłem pół roku temu . Lodówka była używana przy zakupie . Chcę być pewny że nie pogrążę się w kosztach. Naprawa tu w Anglii z częściami , licząc ten wentylator to koszt na pewno ponad 100 funtów a za lodówkę dałem 190
    Musiał bym być pewny że ten wentylator to najwyższy koszt i że dam to wszystko radę naprawić . Jeśli nie to wolę kupić nową lodówkę. Tak więc proszę o pomoc w pomiarach napięcia, co gdzie i jak .
    Dzięki

    0
  • #8 20 Mar 2015 15:08
    scalok
    Poziom 30  

    ardiano2907 napisał:
    Po podłączeniu wentylatora do sieci brak jakichkolwiek oznak działania

    To znaczy podłączyłeś go bezpośrednio do 230V i nie działa? Podaj Typ tego wentylatora.
    To jest najdroższa firma:
    http://north.pl/chlodziarko-zamrazarki/czesci...odowki-electrolux,556,ENB35405S,m1821363.html

    https://www.google.pl/search?hl=pl&q=+electro...l=pl&q=electrolux++model+ENB35405S+wentylator
    http://serwis-agd.com/wentylator-lodowki-electrolux-2260065160.html
    https://www.google.pl/search?hl=pl&q=Wentylat...5405S&gws_rd=cr,ssl&ei=wicMVY_MLOOz7Aaz7oCgDQ
    Musisz wymienić układ i wentylator, w Polsce to jakieś 150zł. za części. Masz miernik? Wentylator kręci się swobodnie?

    1
  • #9 21 Mar 2015 14:50
    ardiano2907
    Poziom 10  

    'scalok' dzięki Tobie uchroniłem się przed niepotrzebnym kupnem wentylatora ...
    Kilka dni temu rozkręcałem zamrażarkę ale ostatecznie nie doszedłem do wentylatora - brakło mi czasu bo musiałem iść na 14 do pracy a nie chciałem rozmrozić mięsa które miałem więc poskładałem i włączyłem zamrażarkę .

    Wczoraj rano podpiąłem wentylator bezpośrednio do napięcia sieciowego i nasłuchiwałem .
    nic nie wiało i cisza.

    Pomyślałem że nie chcę na nowo rozkręcać i rozmrażać tej zamrażarki póki nie będę miał nowego wentylatora bo trochę z tym zabawy. Po Twojej 'scalok" wczorajszej odpowiedzi i pytaniach na temat wentylatora , pomyślałem - kurcze Ty pytasz o parametry a ja nic nie wiem , no i zdecydowałem że dzisiaj to rozkręcę na nowo i dostanę się do wentylatora ( martwiło mnie tylko to że znowu będę musiał poskręcać a w przyszłym tygodniu powtórka i zakładanie nowego wentylatora).
    Po wyjęciu podłączyłem wentylator jeszcze raz do sieci, patrzę a on dgrnął troszeczkę i nic.
    Gdy sprawdzałem to śmigło kręciło się w miarę płynnie no ale jak się okazało zbyt mało płynnie by się rozpędził .Gdy mu pomogłem popychając go dwa razy , rozpędził się i działał. Przy kolejnej próbie sam już się rozpędził . Rozkręciłem ten wentylator ( ku mojemu zaskoczeniu bardzo prosta budowa części wirnika) Okazało się ze (nie wiem jak to poprawnie opisać ) te metalowe gniada w których z 2 ston był osadzony wentylator były suche i na nich był opór . Nasmarowałem je olejem w sprayu.(mam nadzieję że nie będzie z nim problemy gdy zamrażarka będzie miała -15).
    Teraz wentylator śmiga jak nowy.
    Czekam tylko aż zamrażarka dokładnie wyschnie i składam ponownie.
    Mam nadzieję że w elektronice zostaje tylko ten jeden uszkodzony układ i reszta będzie działać (układ zakupiony ale dotrze około wtorku)
    Mam pytanie
    Co sądzicie, mogę zostawić ten wentylator podpięty bezpośrednio do gniazda sieciowego?? (na czas niesprawnej elektroniki). Jeśli tak to przynajmniej miał bym już sprawną chłodziarkę ???

    0
  • #10 21 Mar 2015 17:06
    scalok
    Poziom 30  

    ardiano2907 napisał:
    Co sądzicie, mogę zostawić ten wentylator podpięty bezpośrednio do gniazda sieciowego?? (na czas niesprawnej elektroniki).



    Wydaje mi się że tak, ale niestety nie znam się na lodówkach.
    Zapytaj w dziale AGD.

    Dodano po 2 [minuty]:

    ardiano2907 napisał:
    te metalowe gniada w których z 2 ston był osadzony wentylator

    Panewki.

    Dodano po 13 [minuty]:

    ardiano2907 napisał:
    Mam nadzieję że w elektronice zostaje tylko ten jeden uszkodzony układ

    Też mam taką nadzieję.

    Pozdrawiam. Cieszę się że mogłem pomóc.

    1
  • #11 21 Mar 2015 17:45
    ardiano2907
    Poziom 10  

    Witam
    Mam pytanie do znawców lodówek. Spalił mi się jeden układ odpowiadający za pracę wentylatora. Zamówiłem nowy i czekam na dostawę . Z racji tego iż lodówka jest mi bardzo potrzebna (wiadoma sprawa). Sprawdzając wentylator podłączyłem go bezpośrednio do gniazdka sieciowego i okazało się że on działa (po jego konserwacji) . Chciałem zapytać czy mógłbym zostawić ten wentylator podpięty bezpośrednio do prądu na kilka dni w trakcie czekania na spalony układ??? Pozwoliło by mi to użytkować chłodziarkę .

    Jeśli ktoś ciekawy to cała moja historia naprawy tej lodówki jest pod tym linkiem:

    https://www.elektroda.pl/rtvforum/viewtopic.php?t=3006773&highlight=



    Z góry dziękuję i pozdrawiam

    Moderowany przez mrhari:

    3.1.12. Zabronione jest publikowanie tych samych, lub bardzo podobnych informacji w wielu działach forum.

    0
  • #12 21 Mar 2015 18:02
    iskrownik
    VIP Zasłużony dla elektroda

    ardiano2907 napisał:
    palił mi się jeden układ odpowiadający za pracę wentylatora
    Wydaje mi się że on wcale się nie spalił, na jakiej podstawie tak stwierdziłeś ?
    ardiano2907 napisał:
    Chciałem zapytać czy mógłbym zostawić ten wentylator podpięty bezpośrednio do prądu na kilka dni
    Nie.

    1
  • #13 21 Mar 2015 18:10
    ardiano2907
    Poziom 10  

    Przepraszam za złamanie regulaminu, zrobiłem to nieświadomie .
    Uważam że się spalił bądź jest uszkodzony ponieważ jest ukruszony i nie ma napięcia na wyjściu tego gniazda do zasilania wentylatora.

    Mógłbyś proszę bardziej rozwinąć dlaczego nie mogę pozostawić tego wentylatora podłączonego do sieci ?
    a gdybym zastosował jakiś wyłącznik czasowy żeby załączał ten wentylator co jakiś czas na jakiś czas ??

    0
  • #14 21 Mar 2015 18:25
    iskrownik
    VIP Zasłużony dla elektroda

    ardiano2907 napisał:
    dlaczego nie mogę pozostawić tego wentylatora podłączonego do sieci ?
    Możesz mieć podłączony, tylko masz zamrażarkę no frost co ok 6 godzin załącza się grzałka parownika i jeśli wtedy będzie wentylator pracował i rozdmucha Ci ciepło po chłodziarce. Rozumiesz ? Jeśli już chcesz kombinować to wepnij się z zasilaniem wentylatora równolegle do sprężarki.
    ardiano2907 napisał:
    Uważam że się spalił bądź jest uszkodzony ponieważ jest ukruszony
    Jeśli jest tak faktycznie to wymieniając ACS-a usuniesz tylko skutek a przyczyna gdzieś będzie tkwić w urządzeniu.

    1
  • #15 21 Mar 2015 19:30
    ardiano2907
    Poziom 10  

    Nie za bardzo wiem w którym miejscu się wpiąć do sprężarki żeby było ok. Nie jestem znawcą w tych tematach, a nie chcę robić nic na oko .Możesz mi to wytłumaczyć? A gdybym na kilka dni odpiął napięcie grzałki? Jaki był by skutek?

    No nie wiem co było przyczyną uszkodzenia tego układu. Wentylator miał opory przy pierwszym podłączeniu do prądu, ale nie wiem czy to jest jego wina. Dodaję parę zdjęć i proszę o pomoc gdzie podpiąć się do sprężarki żeby działał wentylator w tym samym czasie.
    Opis przewodów:
    1- zasilanie
    2- przewód biegnący z elektroniki
    3- (czarny) zaznaczyłem strzałką, biegnie do tej czerwonej skrzynki
    Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S) Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S) Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S) Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S)

    0
  • Pomocny post
    #16 21 Mar 2015 19:59
    iskrownik
    VIP Zasłużony dla elektroda

    Zaznaczyłem gdzie wentylator ma być podłączony. Lodówka Electrolux ENB35405S uszkodzony układ na PCB TH4 (ACS 108 6S)

    2
  • #17 21 Mar 2015 21:25
    ardiano2907
    Poziom 10  

    Wielkie dzięki za pomoc , zrobione.
    Zastanawiam się tylko czy uzyskam w chłodziarce żądaną temperaturę, przypuszczam że ona będzie trochę wyższa bo gdy zamrażarka uzyska tę żądaną to sprężarka się wyłączy i wentylator również, no ale oto chodzi. Na parę dni powinno dać radę.
