Subwoofer na STX W.30.400.8.MC i TDA7294

brh5n1 05 Kwi 2015 20:40 8964 11
  • Witam wszystkich, przedstawiam swój pomysł na realizację subwoofera aktywnego, zaznaczam że jest on w trakcie budowy, a ja nie jestem zawodowcem w temacie budowania zestawów akustycznych, mile widziane są sugestie i podpowiedzi w dalszym prowadzeniu prac.

    Geneza: powodem powstania subwoofera była dostępność części, na stanie miałem materiały typu płyty wiórowe, okleina, spalony wzmacniacz jako dawcę części, kostki TDA7294 zakupione w lepszych czasach, duży radiator, itp. Ogółem brakowało tylko głośnika żeby powstał subwoofer.

    Przeznaczenie: subwoofer będzie wspomagał parę głównych kolumn Quadral AC4100 w salonie ok.35m² z otwartym przedpokojem ok.5m², głównie w trybie kina, a rzadziej w muzyce komercyjnej. Całość współpracuje z amplitunerem Yamaha RX-V457

    Głośnik: wybór padł na STX W.30.400.8.MC znanego bardziej jako GDN-30-200-8-SC, ze względu na wysoką skuteczność, przyzwoitą moc i zadowalający rezonans na poziomie 32Hz. Również cena ma znaczenie, nieco ponad sto zł za nowy egzemplarz.

    Obudowa: o wymiarach (WxSxG) 54x44,7x49,5 która służy także jako stolik na piloty obok kanapy. Wykonana została z płyt wiórowych o grubości 38mm, wszystkie boczne ściany to płyta blatowa kuchenna, natomiast przód i tył to po dwie płyty 18mm sklejone i skręcone. Wszystkie połączenia obudowy są jednocześnie klejone klejem Henkel (typu wikol) i skręcone wkrętami do płyt g/k z gwintem do drewna 70mm i 30mm.
    Objętość netto to 72l, ale po odjęciu komory wzmacniacza, szczeliny b-r i samego głośnika otrzymałem 63l. Producent głośnika zaleca obudowę 60l strojoną na 35Hz, z pomocą WinISD obliczyłem długość szczeliny dla strojenia wg zaleceń STX.

    Wykonanie:

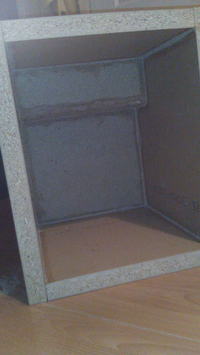

    Najpierw połączone zostały sćiany boczne i tylna
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294
    Tutaj będzie komora wzmacniacza
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294
    Wióry powstałe w wyniku cięcia zostały zmieszane z klejem i posłużyły jako dodatkowe uszczelnienie łączeń
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294

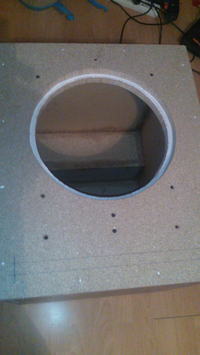

    W ścianie przedniej -zanim została sklejona- wyciąłem dwa otwory o różnych średnicach co dało efekt "podfrezowania" pod głośnik
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294
    Następnie wyciąłem szczelinę b-r
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294
    Po zaszpachlowaniu wkrętów i oklejeniu wygląda tak:
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294
    Głośnik który widać w obudowie to jakiś chińczyk który służy tu tylko jako zaślepka :)
    Od spodu zamontowałem kółka meblowe o średnicy 16mm, dwa stałe i dwa obrotowe gdyż buduję w warunkach mieszkalnych i często przemieszczam się z robotą, a subwoofer waży swoje.

    Wzmacniacz: w założeniu będzie to wzmacniacz TDA7294 w standardowej aplikacji mostkowej oraz filtr aktywny wg schematu poniżej
    Subwoofer na STX W.30.400.8.MC i TDA7294 Subwoofer na STX W.30.400.8.MC i TDA7294
    jest tu tylko regulacja odcięcia i poziomu głośności, myślę że to wystarczy. Transformator ze wzmacniacza-dawcy ma dwie pary uzwojeń wtórnych- 2x27V jako główne i 2x12V do zasilenia elektroniki filtrów itp., pobierana moc z sieci to 220W według oznaczeń, zamierzam filtrować napięcie kondenstaorami 4x4700uF

    Mam kilka pytań do bardziej obeznanych w temacie:
    -czy zmniejszyć litraż obudowy do 60l jak STX przykazało?
    -czy ktoś miał do czynienia z tym głośnikiem i może utwierdzić mnie w jego wyborze, lub polecić inny do mojej obudowy?
    -zasymulowałem ten głośnik z obudową w WinISD, ale nie potrafię zinterpretować opóźnień, czy 11ms dla 30Hz i 13ms dla 25Hz to dużo czy mało?
    -na tą chwilę nie ma wygłuszenia w środku, czym najlepiej tłumić? Oczywiście w ramach rozsądku cenowego, wełny owczej raczej nie dam
    -nie stosowałem wzmocnień obudowy ze względu na grubość płyt, czy powinienem jeszcze je zamontować?
    -czy kółka na których sub stoi mogę zostawić czy powinienem zamienić na stałe nogi?
