Elctrolux EWW1486HDW - Uszkodzony moduł, a na nim układ scalony

26 Kwi 2015 17:38 5394 13
  • Poziom 11  
    Witam!
    Pralka jak w temacie.
    Nie mogę rozszyfrować (znaleźć schematu wewnętrznego) układu scalonego
    opisanego jako:
    102H6D pierwszy wiersz
    66 01 drugi wiersz
    12 45 trzeci wiersz
    i NXP pionowo przed tymi wierszami

    Układ jest typu SMD ma 8 nóżek i jest zastosowany w sterowaniu blokady drzwi pralki. Łączy on jeden koniec elementu grzejnego blokady z neutral, a drugi koniec tego elementu łączony jest z fazą triakiem. Proszę o pomoc jeśli ktoś wie co to jest. W tym przypadku układ odpalił i ma dziurę na środku.
    Pozdrawiam i z góry dziękuję za pomoc.
  • PCBway
  • Poziom 15  
    Witam, ujmę to tak jak wiem z doświadczenia to takie układy są produkowane tylko dla firm produkujących podzespoły elektroniczne AGD spełniające ich kryteria i niepowtarzalność. To znaczy że nie kupisz tego scalaka chyba że zdemontujesz z takiego samego modułu. Miałem już do czynienia z podobnymi sprzętami. Po prostu towar jest nie do kopiowania! Weźmy np. urządzenie wielofunkcyjne zelmera i zawiera on w sobie elektronikę która steruje silnikiem w lewo i prawo, a scalaka nawet w chinach nie dokupi. Według mnie pozostaje tylko wymiana modułu.
  • PCBway
  • Pomocny post
    VIP Zasłużony dla elektroda
    Cyrculator napisał:
    Układ jest typu SMD ma 8 nóżek i jest zastosowany w sterowaniu blokady drzwi pralki. łączy on jeden koniec elementu grzejnego blokady z neutralem a drugi koniec tego elementu łączony jest z fazą triakiem.

    Zrób zdjęcie modułu z zaznaczonym elementem SMD i będzie wszystko jasne. Z tego co piszesz to może być triak typu ACS.
  • Poziom 11  
    Witam!
    Tak to jest chyba triak ACS, ale dlaczego ma aż 8 nóżek. Chyba że w scalaku są dwa triaki. Ponadto zwykle sterowanie elementem grzejnym robi się jednym trakiem, a tutaj jest triak z jednej strony, a ten układ z drugiej strony elementu grzejnego blokady.

    Z zewnątrz jest podobny do TAJ102H6D, ale nigdzie nie mogę znaleźć data scheda i nie jestem pewny czy to jest to samo. Nie wiem także gdzie można ten TAJ102H6D oprócz oferty z Chin, która jest w Internecie.
    Elctrolux EWW1486HDW - Uszkodzony moduł, a na nim układ scalony
    Na zdjęciu na czerwono zaznaczyłem ten scalak, a na czarno triaka, który także steruje elementem grzejnym.
  • Specjalista AGD
    Deko niżej masz jeszcze cztery takie same.
  • Pomocny post
    Moderator

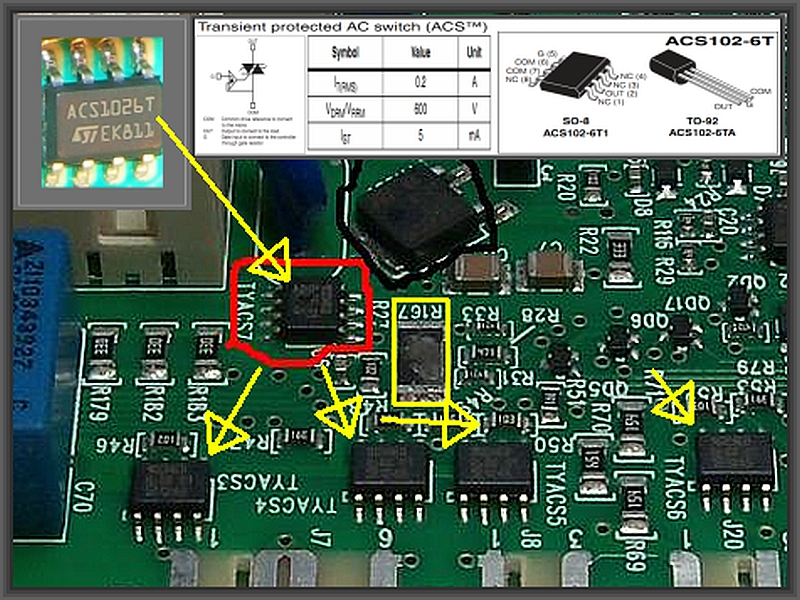

    Zdjęcie fatalnej jakości, ale można domniemać, że uszkodzeń jest więcej (zaznaczono na foto)...
    Prawdopodobnie ( bo nie znam dokładnie tej wersji PCB) będzie to taki element jak na tym linku:
    ACS1026T Transient protected AC switch (ACS™) , a zresztą teraz już sam powinieneś odczytać na tych poniżej.
    Elctrolux EWW1486HDW - Uszkodzony moduł, a na nim układ scalony
  • Poziom 11  
    Witam i dziękuję bardzo szczególnie TONI-2003. Wiem, że niżej na płytce mam jeszcze kilka takich samych układów, ale opisane sa one tak samo czyli 102H6D. Natomiast opisy TYACS 2 ...5 itd. traktowałem jako symbol na schemacie ideowym.

    Oczywiście wiem, że R167 jest uszkodzony bo go mierzyłem i wiem ze zniszczył go duży prąd zwarcia w tym scalaku, który odpalił. Natomiast nie wiem dlaczego sądzisz, że pozostałe TYACS y są uszkodzone, przecież one są w innych obwodach i nie muszą być walnięte.

    Można by tak domniemywać gdyby miało miejsce przepięcie na sieci, ale ja bardziej podejrzewam, że to na wskutek zwarcia w blokadzie drzwi odpalił ten właśnie od blokady. I tutaj mam problem jak się upewnić czy ona jest w porządku ponieważ jest troche inna niż w normalnych pralkach.

    Ma cztery piny, dwa to styk główny i dwa niezależne do elementu grzejnego, ale mierząc omomierzem mam jakąś rezystancję około 300Ω miedzy tymi moim zdaniem niezależnymi parami pin, oprócz oczywiście rezystancji elementu grzejnego około 800Ω.
    Macie może jakieś doświadczenia z taką blokadą?
  • Pomocny post
    Moderator
    Cyrculator napisał:
    Natomiast nie wiem dlaczego sądzisz że pozostałe TYACS y są uszkodzone, przecież one są w innych obwodach i nie muszą być walnięte.

    Może za mało precyzyjnie się wyraziłem ponieważ tych jednakowych elementów poniżej (4szt) nie miałem w tym kontekście na myśli (102H6D), i zapewne ma się to tak:
    ACS102-6T = ACS (XXX) 102-H6D :D
  • Pomocny post
    Specjalista AGD
    I nikt nie napisał,że te pozostałe są nie sprawne.
  • Poziom 11  
    Ok , przepraszam to ja dokładnie nie przeczytałem bo faktycznie nikt nie napisał, że są uszkodzone tylko, że mogą być. Ciągle się zastanawiam po co element grzejny oprócz triaka ma ten układ ACS. Triak zmierzony omomierzem wygląda na ok.
    Ten rezystor R167 miał wypalone oznaczenie, ale trochę zostało czyli R0. Jak myślicie czy może to być rezystor o zerowej rezystancji pracujący tutaj jako bezpiecznik?

    Zamówiłem już tego ACS102 ale nie wiem czy nie wymienić też blokady bo może znowu być to samo. Z drugiej strony blokada mogła mieć jakieś zwarcie chwilowo np. od polania wodą. Zastanawiam się też czy zwarcie styku głównego blokady pozwoli pralce normalnie pracować czy nie? Nie sprawdziłem tego jak byłem u klienta, a on daleko mieszka i teraz muszę się dokładnie przygotować.

    Jakby ktoś miał jakieś sugestie to będę wdzięczny i bardzo dziękuję za już otrzymaną pomoc.
  • Pomocny post
    Admin grupy AGD
    Cyrculator napisał:
    Z drugiej strony blokada mogła mieć jakieś zwarcie chwilowo np. od polania wodą.
    Zastanawiam się też czy zwarcie styku głównego blokady pozwoli pralce normalnie pracować czy nie? Nie sprawdziłem tego jak byłem u klienta , a on daleko mieszka i teraz muszę się dokładnie przygotować.
    Jakby ktoś miał jakieś sugestie to będę wdzięczny i bardzo dziękuję za już otrzymaną pomoc.

    Jak nie wymienisz blokady (spalony wewnątrz pozystor), to będziesz miał powtórkę z rozrywki i kilometrówkę do klienta gratis... :)
  • Poziom 20  
    Witam mam podobny problem z identyczną pralką. Koledzy jaki tam oryginalnie siedzi rezystor o numerze na module R167. Rezystor jest całkiem spalony i nie da się nic odczytać. Najprawdopodobniej to rezystor bezpiecznikowy rzędu paru omów i do tego moc na oko 1W . Jeżeli ktoś z Was wie oryginalne parametry tego R167 to proszę napisać Pozdrawiam.
  • Poziom 11  
    Poddałem się w tym temacie i uważam go za zamknięty.
