Furtka z zamkiem szyfrowym

mi_ma 27 Kwi 2015 19:20 8181 16
  • Furtka z zamkiem szyfrowym

    Nieraz widzieliśmy już projekty zamków szyfrowych, ostatnio pojawiał się zautomatyzowane roletki okienne, ale zamek szyfrowy na furtce to jednak nowość. Autor postanowił znaleźć sposób na łatwe zamykanie i otwieranie furtki prowadzącej na podwórko. Ostatecznie postanowił nieco zautomatyzować zasuwki w furtce, a kwestię bezpieczeństwa rozwiązać poprzez zamontowanie panelu numerycznego, który odblokowuje drzwi po wpisaniu właściwego kodu. Od wewnątrz furtkę można otworzyć za pomocą ukrytego przycisku bez konieczności wpisywania kodu, gdy opuszcza się teren podwórka. Zamknięcie za sobą drzwi nie jest automatyczne, a następuje po naciśnięciu przycisku na panelu numerycznym.


    Link

    Za zamykanie drzwi odpowiadają dwie zasuwki, podłączone do serwomechanizmów kawałkiem druta. Odpowiednie pozycjonowanie jest ułatwione poprzez zamontowanie w furtce magnesów przytrzymujących drzwi w optymalnej pozycji. Jest to o tyle konieczne, ponieważ drzwi otwierają się w obie strony, a więc każdorazowe pozycjonowanie "na czuja" byłoby w tym wypadku kłopotliwe. Urządzenie zbudowano z użyciem Arduino Uno. Moduł został zamknięty w obudowie, a serwomechanizmy zabezpieczone odpowiednimi osłonami. Są one półotwarte, dzięki czemu w przypadku braku zasilania możliwe jest otworzenie furtki manualnie od wewnątrz.

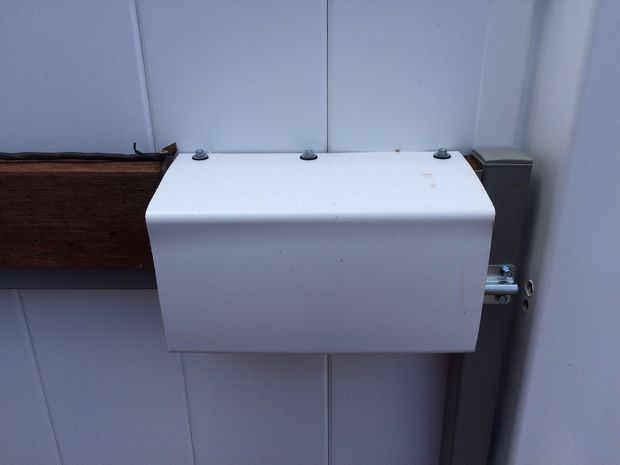

    Furtka z zamkiem szyfrowym Furtka z zamkiem szyfrowym Furtka z zamkiem szyfrowym

    Przyglądając się mechanizmom zasuwek zastanawiałem się czy konstrukcja serwa z drutem jedynie częściowo osłonięta będzie trwałą i sprawdzi się także w gorszych warunkach atmosferycznych. Widząc tego typu rozwiązania od razu zwracam uwagę na problem wilgotności czy przymarzania poszczególnych elementów. I tutaj okazuje się, że taka prosta konstrukcja zbudowana w oparciu ramię w części drewniane, w części drutowe poruszana odpowiednio dobranymi serwomechanizmami może jednak być całkiem wytrzymała. Autor wybrał wodoodporne serwa CEN Racing 1/8 GST 7.7 High Torque Servo przeznaczone do stosowania w modelach monster trucków. Mają one dać gwarancję pracy w różnych warunkach atmosferycznych, a być może i moment obrotowy będzie wystarczający, żeby poradzić sobie z przymarzniętymi zasuwkami.

    Furtka z zamkiem szyfrowym Furtka z zamkiem szyfrowym

    Źródło http://www.instructables.com/id/Automatic-Gate-Keypad-Lock
