jak podłączyć oodbiornik EcoStar RE1 hormann do Nice Robus 600

07 May 2015 20:37 2484 10
  • Level 7  
    Witam,
    Jak w temacie mam jeden napęd hormann ecostar i teraz zakupiłem nice robus 600 do bramy przesuwnej i dodatkowo odbiornik EcoStar RE1 hormann tak abym mógł na jednym pilocie otwierać obie bramy.
    Jak podłączyć odbiornik do tego napędu?
    [30.03.2021, darmowy webinar] Nowoczesna diagnostyka maszyn, monitorowanie i przewidywanie awarii. Zarejestruj się
  • Helpful post
    User removed account  
  • Level 7  
    Tak też podłączałem i nie ma ruchu bramy, po naciśnięciu guzika na pilocie na chwile zapala się dioda w odbiorniku ale brak reakcji. może sa jeszcze jakieś czynności które trzeba zrobić ?
  • Helpful post
    Level 32  
    Dodaj przekaźnik i z jego styków steruj. Nice.
  • Level 7  
    azibik wrote:
    Dodaj przekażnik i z jego styków steruj Nice.


    Jak go dodać, jak podłączyć, jaki ma być?

    Dodano po 4 [godziny] 42 [minuty]:

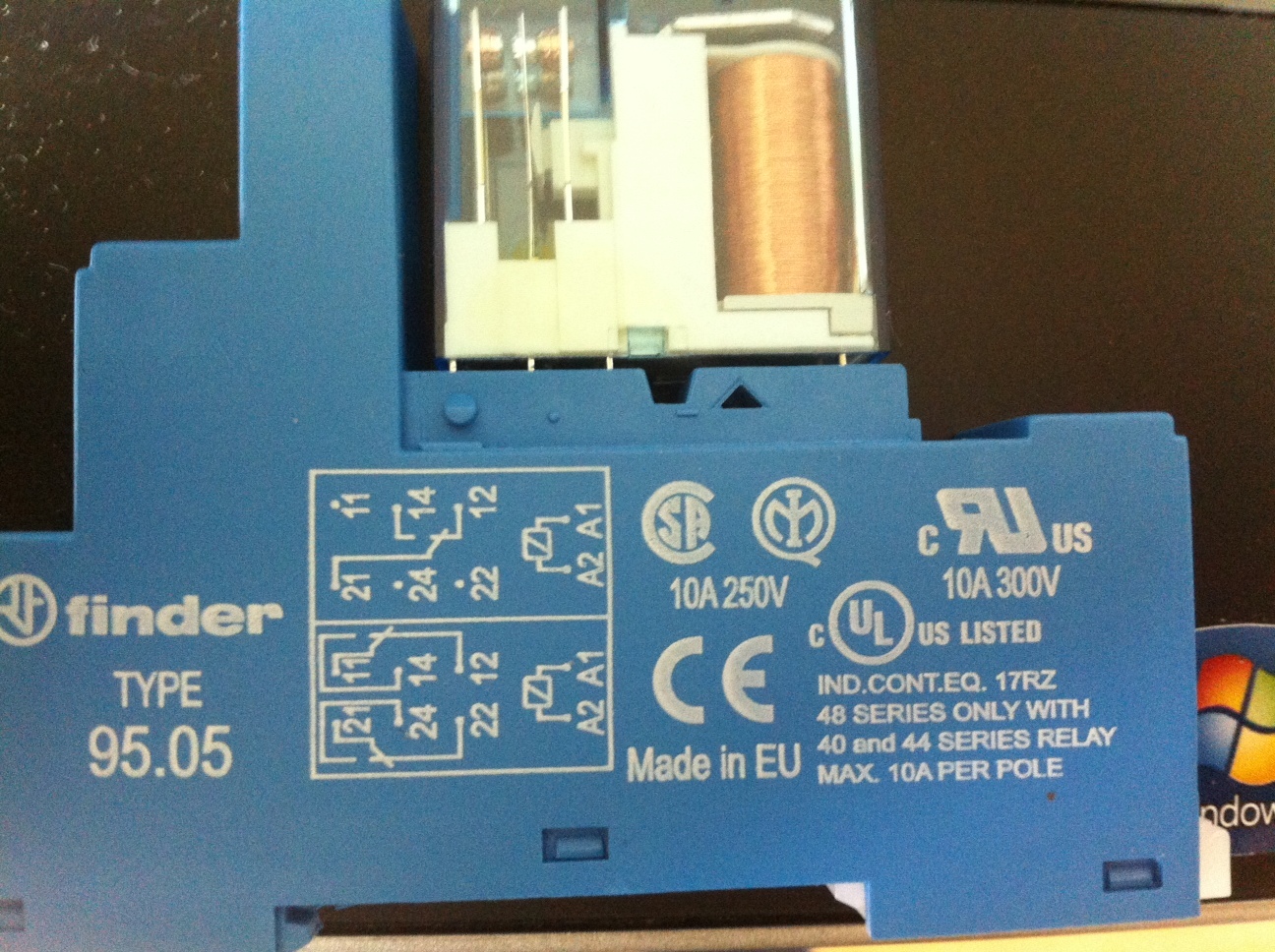

    witam kupiłem przekaźnik - proszę o informację jak go zamontować

    jak podłączyć oodbiornik EcoStar RE1 hormann do Nice Robus 600 jak podłączyć oodbiornik EcoStar RE1 hormann do Nice Robus 600
  • Helpful post
    Gantry automation specialist
    Sprawdź miernikiem co się dzieje z białym kablem po podaniu sygnału z pilota. Jeśli względem zielonego pojawia się plus 24 V (a mierzenie białego z brązowym nic nie wykazuje) to cewkę przekaźnika podpinasz między zielony a biały.
    Jeśli względem brązowego na białym pokazuje się minus 24V ( a między białym a zielonym nic się nie dzieje) to łączysz cewkę przekaźnika z białym i brązowym.
    Cewka twojego przekaźnika to zaciski A1 i A2
    W sumie możesz stestować bez miernika. Podepnij biały do A1 a kabelek z A2 połącz najperw z brązowym , potem z zielonym. Zostaw połaczenie, w którym przekaźnika zadziała przy nadepnięciu pilota. (oczywiście zielony i brązowy zostaw podpięte do centralki jak na fotce).

    Styki zwierne przekaźnika (21 i 24 albo 21 i 14 zależy od twojego przekaźnika - sądząc z fotek 21 i 24 ) łączysz z oboma zaciskami wejścia P.P.
  • Level 7  
    Dziękuje wszystkim za pomoc udało się działa jak należy :)

    jak podłączyć oodbiornik EcoStar RE1 hormann do Nice Robus 600
  • Level 24  
    Witam,

    Tak z ciekawości... Wydaje mi się, że zamiana miejscami zielonego z brązowym również dałaby efekt, jeśli dobrze widzę to naciśniecie przycisku pilota zwiera zielony z białym a zatem w PP powinien być zielony (lewy) z białym (prawy) a brązowy w prawym Stop. Mylę się? Nie jestem specjalista Nice'a i pytam bo może kiedyś mi się przydać...

    Pozdrawiam.
  • Level 7  
    Witam,
    Jeśli chodzi o zamianę zielonego z brązowym przy podłączeniu odbiornika do centralki nice to nie zadziała brak reakcji odbiornika - sprawdzone :)
  • Gantry automation specialist
    Quote:
    naciśniecie przycisku pilota zwiera zielony z białym


    W Robusie nie ma typowego dla innych central zacisku wspólnego COM tylko każda funkcja ma swoją parką zacisków. Zwierając P.P. podaje się +24V z lewego zacisku P.P. na prawy zacisk (aktywny jest wysoki poziom). Z prawego zacisku STOP idzie tylko minus zasilania.

    Radyjko autora (RE1 - instrukcja w załączniku) podaje na sztywno tranzystorem masę na biały przez pół sekundy.
    1. W ogóle nie ma możliwości wystawienia plusa na biały (użycia parki zielony-biały lub brązowy-biały jako wyjścia styków przekaźnika i kombinowania z polaryzacją zasilania w celu zmiany polaryzacji sygnału na białym nie wyda - bo tam nie ma przekaźnika a tranzystor na odwrotnej polaryzacji nie będzie raczej przewodził)
    2. Jako że radio jest na prąd stały - to pewnie nie ma na zasilaniu mostka Graetza tylko pojedynczą zabezpieczającą diodę i podpięcie na odwrotnej polaryzacji po prostu odetnie zasilanie (co sprawdził autor).

    Reasumując - przekaźnik to było jedyne wyjście.
  • Level 7  
    dziękuje wszystko działa
