Tablica informacyjna LED 64x16

mi_ma 08 Maj 2015 19:32 7158 11
  • Tablica informacyjna LED 64x16

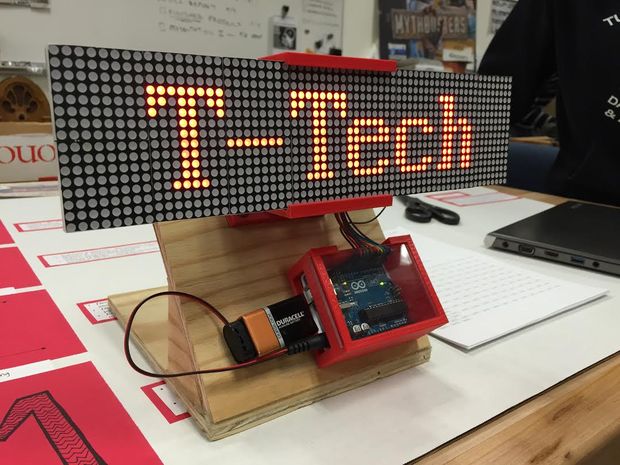

    Oto dosyć prosty projekt tablicy informacyjnej LED zbudowanej na matrycach LED, dokładnie. Urządzenie zostało zbudowane z myślą o zastosowaniu go w klasie szkolnej, gdzie część informacji dla uczniów ma być wyświetlanych właśnie w ten sposób, zamiast zajmować miejsce na tradycyjnej tablicy.

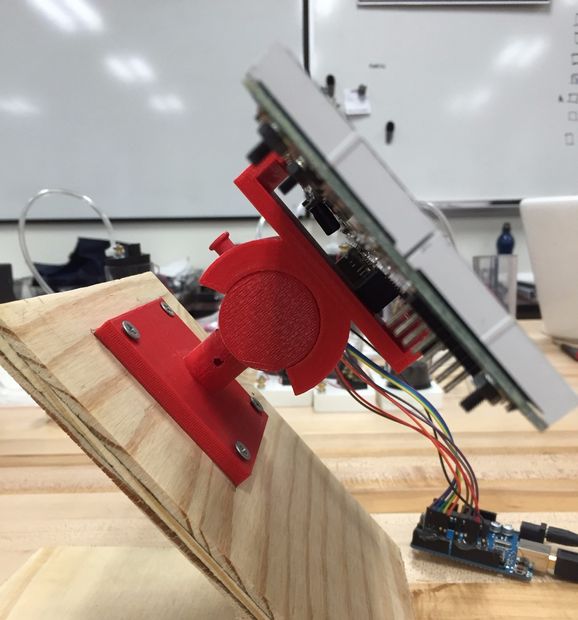

    Tablica powstała więc w oparciu o gotowy moduł wyświetlacza LED o rozdzielczości 64x16. Całość sterowana jest z modułu Arduino zasilanego z baterii 9-cio woltowej. Elementy montażowe matrycy oraz obudowa dla modułu Arduino Uno zostały zaprojektowane i wykonane w technologii druku 3d. Całość zamocowana jest na drewnianej podstawie. Odnośniki do wszystkich plików niezbędnych do wykonania tablicy znajdziecie na stronie źródłowej (kody do Arduino Uno, pliki STL). Poniżej zamieszczam film prezentujący urządzenie. Projekt jest przykładem na to, jak wiele można dzisiaj zdziałać, jeśli jest się konsekwentnym. Prosty pomysł, odpowiednio dobrane elementy i zebranie wszystkiego w całość w taki sposób, aby było to w miarę solidne.

    Tablica informacyjna LED 64x16 Tablica informacyjna LED 64x16 Tablica informacyjna LED 64x16
    Tablica informacyjna LED 64x16 Tablica informacyjna LED 64x16





    Źródło http://www.instructables.com/id/64x16-RED-LED-Marquee/

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 14679268
    andrzej55
    Poziom 37  
    Jakoś mi ta bateryjka 9V do zasilenia tego urządzenia kompletnie nie pasuje. Zupełnie jakby konstruktor typowego samochodu zastosował 1-litrowy zbiornik paliwa :D .
  • #3 14679592
    Mateusz-me-1990
    Poziom 16  
    To wygląda bardziej na zasilanie samego arduino. Tylko jeśli jest zasilacz do napędzenia całej matrycy to po co komu bateria na elektronike sterującą :?: Nowe trendy :?: :D
  • #4 14679908
    konradxdx
    Poziom 9  
    Mateusz-me-1990 napisał:
    po co komu bateria na elektronike sterującą :?: Nowe trendy :?: :D
    może autora projektu pociągają baterie :D
  • #5 14680124
    Konto nie istnieje
    Konto nie istnieje  
  • #6 14680812
    Zuliczek
    Poziom 17  
    Muszę Państwa zmartwić, One (bo to są "Twórczynie" tego projektu) zasilają tablicę bateryjką 9V :/
  • #7 14681106
    elektro155
    Poziom 26  
    Czekam na tablicę LED zasilaną paluszkiem R6 zasilającym przetwornicę step-up na 9V :)
  • #8 14682913
    Zuliczek
    Poziom 17  
    Uważaj, bo jeszcze się posłuchają i wykorzystają ATTiny43U ;-)
  • #9 14686408
    hazet
    Poziom 26  
    Zawsze uważałem,że kobiety miejsce jest w domu przy dzieciach (gotowanie,sprzątanie etc.) a nie programowanie kontrolerów -stąd ta bateryjka 9V :lol: :lol:
  • #11 14688285
    DJKompot
    Poziom 26  
    Nie żebym jakoś nie lubił tego ale... znowu Arduino? Ci konstruktorzy są coraz bardziej leniwi...
  • #12 14689653
    xdiax
    Poziom 22  
    Dokładnie, Arduino miało służyć tylko do prototypowania .. A później "konstruktorzy" są zbyt leniwi by przenieść projekt na osobny procek. Zresztą, większość amerykańskich projektów jakie widziałem to Arduino podłączone do płytki stykowej poklejonej termoglutem i jakiś gotowy moduł ..
