FIAMM FGS4305 brak rezystora.

verdor 12 May 2015 08:39 1206 5
  • #1
    verdor
    Level 8  
    Posiadam ładowarkę do akumulatorów żelowych FIAMM FGS4305.
    Jest to osprzęt od schodołazu dla wózków inwalidzkich.

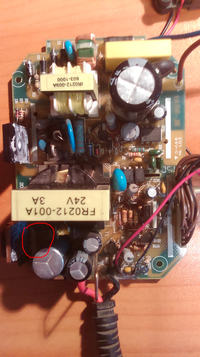

    Problemem jest to, że w miejscu pokazanym na zdjęciach był rezystor, ale pękł (nie pytajcie :D), więc nie mogę sprawdzić wartości jego rezystancji.
    Czy ktoś posiada schemat albo wiedzę na temat tego, jaki to mógłby być rezystor?
    Mógłbym go wtedy dokupić i samemu zamontować.
    Jeżeli takich informacji nie ma, to czy serwis będzie w stanie wydedukować jaki to ma być rezystor (na podstawie innych podzespołów, obliczeń, etc.)?



    Z góry dzięki za odpowiedź:


    FIAMM FGS4305 brak rezystora. FIAMM FGS4305 brak rezystora. FIAMM FGS4305 brak rezystora. FIAMM FGS4305 brak rezystora. FIAMM FGS4305 brak rezystora.
    Kamery 3D Time of Flight - zastosowania w przemyśle. Darmowe szkolenie 16.12.2021r. g. 10.00 Zarejestruj się
  • #2
    Mariopi
    Level 34  
    To zwykły szeregowy dwójnik RC podłączony równolegle do diody prostowniczej t. FR. Zazwyczaj w takim układzie są stosowane rezystory z zakresu R=3,3 - 5,6Ω w zależności od wartości pojemności C (rzędu kilku - góra 10 nF).
    Także 4,7Ω o mocy 2W można ze spokojnym sumieniem dać i powinno być dobrze.

    Dla przykładu, w ładowarce działającej na tej samej zasadzie jest zastosowany dwójnik RC o parametrach: R=5,1Ω 2W (t. Metal-Oxide, ceramiczny) dla C=2,2nF 1kV (t. KCR impulsowy).

    Więc niech kolega już sobie sam wydedukuje wartość R14 na podstawie wartości kondensatora jaki jest w Twojej ładowarce, bo na załączonych zdjęciach niestety jest on niewidoczny (tylko od strony druku). Zasadniczo nie jest to element bardzo krytyczny, ale skoro producent takie coś przewidział i zastosował - lepiej by spełniał swoje zadanie - zwłaszcza, że jest powszechnie stosowany w przetwornicach pracujących na wyższych częstotliwościach.
  • #3
    verdor
    Level 8  
    Oto zdjęcia dwóch najbliższych rezystorów. Mam nadzieję, że to o nie chodziło.



    FIAMM FGS4305 brak rezystora. FIAMM FGS4305 brak rezystora.
  • #4
    Mariopi
    Level 34  
    Nie, nie o to chodziło. Następnym razem niech kolega nie zakłada takiego tematu w dziale serwisowym. Tutaj takie kolokwialne podejście szybko kończy się regulaminową interwencją opiekuna-moderatora działu i w najlepszym wypadku "koszem". Na takie trywialne rzeczy jest do tego specjalnie przeznaczony inny dział Forum OK?
    Chodzi o element przy samej krawędzi PCB na ścięciu, zaznaczony "???". Jak wygląda i jego opis (oznaczenia). No i rusz kolego swoje szare komórki (mózgownicę), a nie fotoaparat, zastosuj się do moich wcześniejszych wskazówek albo alternatywnie wróżbity Macieja - zanim ten temat w koszu wyląduje :|
    FIAMM FGS4305 brak rezystora.
  • #5
    verdor
    Level 8  
    2A222J- Takie jest oznaczenie tego kondensatora.

    Wiem, że temat bardzo błahy, ale wydaje mi się, że wymiana (wstawienie) tego rezystora rozwiąże problem. Koszt nowej ładowarki to 1000 zł (tyle wycenili w serwisie tego schodołazu) sprzęt należy do uczelni państwowej, więc nie chcę tak od razu wyrzucać publicznych pieniędzy, jeśli jest szansa na naprawienie.
  • #6
    Mariopi
    Level 34  
    W porządku kolego, wiem jakie są ceny nowych takich i temu podobnych ładowarek z półki dedykowanej. Nawet którąś jakąś tam z kolei mam na rozkładzie z chyba padniętym mikrokontrolerem - wielki obraz nędzy i rozpaczy bo praktycznie wszystko było uszkodzone po stronie pierwotnej :|
    Mariopi wrote:
    Dla przykładu, w ładowarce działającej na tej samej zasadzie jest zastosowany dwójnik RC o parametrach: R=5,1Ω 2W (t. Metal-Oxide, ceramiczny) dla C=2,2nF 1kV (t. KCR impulsowy)

    Wracając do tematu: 2A222J to C=2,2 nF ±5%, czyli prawie mogę konkurować z wróżem Maciejem (fart i żart oczywiście) :D
    Także problem identyfikacji wartości R14 wg mnie rozwiązany. Szukaj kolego rezystora 5,1 - 5,6Ω 2W metal-oxide, osiowy z powłoką ceramiczną (3 zł za 20 szt. na znanym portalu lub ew. detal w sklepie). Są żywotne i nie "smażą" ścieżek jak u Ciebie na foto.
