poldzer 23 Maj 2015 14:47 1194 8
  • #1 23 Maj 2015 14:47
    poldzer
    Poziom 17  

    Witam!!
    Mam jakieś zestaw 2.1 creative (piszę jakiś, ponieważ nie ma naklejki z modelem). Po podłączeniu brak dźwięku. Dioda świeci. Zestaw nie posiada pilota, a sterowanie głośności odbywa się za pomocą potencjometru w satelitce. Kabel zasilający idzie do transformatora, z niego idzie do płytki, potem złączem ala s-video do potencjometru z włącznikiem w satelitce. Do niej też jest podpinane źródło dźwięku.

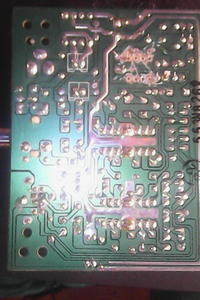

    Foto płytki z suba:
    Zestaw 2.1 Creative. Brak dźwięku, dioda zasilania świeci. Info w opisie. Zestaw 2.1 Creative. Brak dźwięku, dioda zasilania świeci. Info w opisie. Zestaw 2.1 Creative. Brak dźwięku, dioda zasilania świeci. Info w opisie.

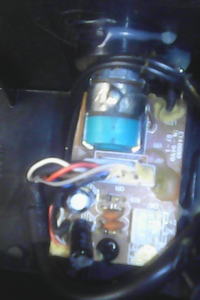

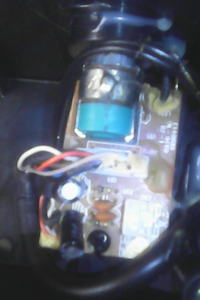

    Foto płytki z głośnika bocznego (satelitki)
    Zestaw 2.1 Creative. Brak dźwięku, dioda zasilania świeci. Info w opisie. Zestaw 2.1 Creative. Brak dźwięku, dioda zasilania świeci. Info w opisie.
    I teraz prośba do cierpliwych:
    Czy ktoś zna model tych głośników, łatwiej będzie schemat znaleźć.
    I od czego zacząć sprawdzanie który element szwankuje.
    Mam miernik elektroniczny, więc nie będzie z tym problemu.

    Z góry dzięki za pomoc i proszę o wyrozumiałość.
    Najlepiej uczy się w praktyce.

    0 8
  • #2 23 Maj 2015 14:57
    sosarek

    Poziom 43  

    poldzer napisał:
    I od czego zacząć sprawdzanie który element szwankuje.

    Najlepiej od sprawdzenia kabli sygnałowych, potencjometru, innego źródła sygnału...

    0
  • #3 23 Maj 2015 15:23
    poldzer
    Poziom 17  

    na pinach złącza s-video po podłączeniu źródła dźwięku jest dźwięk sprawdzone głośnikiem więc przynajmniej te kable są ok. dźwięk " wchodzi " do wzmacniacza. Ogarnę jeszcze potencjometr czy działa. Czekam na inne propozycje.

    0
  • #4 23 Maj 2015 15:31
    sosarek

    Poziom 43  

    Sprawdź napięcia na końcówce mocy.

    0
  • #5 23 Maj 2015 15:51
    poldzer
    Poziom 17  

    Model ogarnąłem jest to prawdopodobnie Creative a200.

    Cytat:
    Sprawdź napięcia na końcówce mocy.


    Które to elementy?

    (Proszę nie denerwujcie się, tylko pisać jak krowie na rowie.)

    0
  • #6 23 Maj 2015 16:01
    sosarek

    Poziom 43  

    poldzer napisał:
    Które to elementy?

    Są przykręcone do radiatorów.
    Co to za uszkodzenie laminatu na trzecim zdjęciu?

    0
  • #7 23 Maj 2015 16:26
    poldzer
    Poziom 17  

    sosarek napisał:
    Sprawdź napięcia na końcówce mocy.
    Te układy scalone z wieloma nóżkami? To chyba trzeba mieć rozpiskę jaki to układ, żeby wiedzieć jaką końcówkę multimetra gdzie "przytknąć"??

    Uszkodzenie: prawdopodobnie ktoś uczył się lutować, albo to chyba puste miejsce. Muszę skądś wyrwać schemat... Znalazłem w googlach ale to schemat przeróbki tego wzmacniacza.

    https://obrazki.elektroda.pl/99_1211739094.jpg
    https://obrazki.elektroda.pl/54_1211738406.jpg

    0
  • #8 23 Maj 2015 17:22
    sosarek

    Poziom 43  

    poldzer napisał:
    Te układy scalone z wieloma nóżkami? To chyba trzeba mieć rozpiskę jaki to układ, żeby wiedzieć jaką końcówkę multimetra gdzie "przytknąć"??

    Tak, sprawdź ich model, następnie spójrz w datasheet i pomierz.

    0
  • #9 24 Maj 2015 22:39
    poldzer
    Poziom 17  

    Jeden układ był do wymiany, nie wykazywał napięć. Po wymianie dziala.
