podłączenie wyjścia pompy sterownika solarnego do wyłącznika czasowego

termo1 07 Cze 2015 15:13 1902 4
  • #1 07 Cze 2015 15:13
    termo1
    Poziom 17  

    Witam posiadam sterownik solarny firmy dico-tech model mr04 cały opis techniczny w google. sterownik posiada 2 wyjścia dla pomp obiegowych. sterownik dla wyjścia pompy nr 2 cyrkulacyjnej posiada możliwość ustawienia włączania i wyłączania czasowego tej pompy. pompa załącza się gdy temperatura na jednym ze zbiorników wody osiągnie temp. np.60*C i miesza wodę miedzy bojlerami. rozwiązanie sprawdza się do czasu gdy słońce przestaje świecić na kolektory np. na bojlerach mam po 70*C i kolektory nie grzeją a pompa bez sensu miesza wodę do czasu gdy temperatura na bojlerze spadnie poniżej 60*C-bez sensu. chciałbym na wyjściu pompy nr 2 zamontować automatyczny programator czasowy, który by odcinał zasilanie pompy nr 2 np po godzinie 18ej. taki programator czasowy ma zasilanie 230v a w opisie technicznym sterownika pisze ze obciążenie wyjść dla pomp wynosi 140 w każde. jestem laikiem więc proszę o dokładne wytłumaczenie co i jak i czy jest to w ogóle możliwe? podłączenie wyjścia pompy sterownika solarnego do wyłącznika czasowego podłączenie wyjścia pompy sterownika solarnego do wyłącznika czasowego

    Opis techniczny sterownika solarnego;

    - funkcja czasowego włączania dla pompy nr2 (np. obieg CWU)
    - schładzanie nocne zasobnika, przydatne przy zbyt wysokiej temperaturze na zasobniku.
    Już nie musimy się martwić że przegrzeje się instalacja gdy jesteśmy poza domem.

    Funkcje Sterownika

    - Wskazania temperatury z dwóch punktów pomiarowych na przemian od -9°C do 99°C.
    - Automatyczna lub ciągła praca pompy.
    -Programowane wyjście nr2 może pracować cyklicznie wł/wył.
    - Zrzut ciepłej wody z zasobnika CWU (funkcja wakacje)
    - Diody sygnalizujące stan pracy urządzenia.
    -Funkcja Anty-Stop, uruchamia pracę pompy co 7 dni na 15 sekund.
    -Funkcja Anty-zamarzanie, uruchamia syg. dźwiękową oraz pompę poniżej 5°C.
    - Praca z płynem np. glikol, nie załącza alarmu przy temp. poniżej 5°C.
    - Sygnalizacja dźwiękowa i optyczna informująca o przekroczeniu temperatury 95°C.
    - Sygnalizacja świetlna i dźwiękowa informująca o awarii czujnika.
    - Pamięć ustawień przy braku zasilania.

    Przeznaczenie

    Sterownik MR-04 SOLAR przeznaczony jest do pracy:




    - w układzie ciepłej wody użytkowej (C.W.U.)
    - w układzie solarnym
    - centralnego ogrzewania (C.O.)
    - praca z wymiennikiem
    Wyjście nazwane „pompa 2” może obsługiwać dodatkowo:
    - pompa obiegowa C.W.U. może pracować cyklicznie wg. ustawień
    - elektrozawór bezpieczeństwa,
    - dogrzewanie wody poprzez dodatkowe źródło ciepła np. obieg C.O. lub grzałka
    - sterowanie grzałką przy braku energii cieplnej z kolektora.
    Załączenie pompy nr1 następuje po osiągnięciu różnicy temperatur między czujnikiem pierwszym i drugim a wyłączenie o histerezę ustawioną w sterowniku.
    Dodatkowo chroni pompę przed zastaniem (funkcja Anty-Stop).
    Do wyboru mamy pracę pompy ze stałą mocą lub płynną zależną od różnicy temperatur pomiędzy czujnikami. Pompa nr2 załącza
    się w zależności od podprogramu, opis w dalszej części instrukcji.
    Jest przystosowany do pracy z wodą jak i płynem niezamarzającym np. Glikol.

    Sterownik może obsługiwać następujące układy solarne.
    1. Ładowanie zasobnika CWU przez kolektor solarny (wersja podstawowa)
    2. Ładowanie zasobnika przez kolektor solarny, dodatkowo steruje pompą obiegową CWU (pompa nr2)
    3. Ładowanie zasobnika CWU z funkcją dogrzewania grzałką, konieczne
    rozbudowanie o część wykonawczą (stycznik).
    4. Ładowanie zasobnika CWU z funkcją zrzutu nadmiaru ciepła
    5. Ładowanie zasobnika CWU przez kolektor solarny oraz kocioł C.O. dwie wężownice.
    6. Ładowanie zasobnika CWU z funkcją dogrzewania grzałką z priorytetem
    dla dogrzewania przez kolektor ( ogranicza zużycie energii elektrycznej) konieczne
    rozbudowanie o część wykonawczą (stycznik).
    7. Ładowanie zasobnika CWU z funkcją przeładowania ciepła do drugiego zasobnika
    Zasada działania sterownika
    Sterownik dąży do jak najefektywniejszego wykorzystania energii cieplnej z kolektora słonecznego lub pieca w celu nagrzania wody i utrzymania jej na jak najwyższym poziomie. Rozwiązanie to oszczędza znaczne ilości energii oraz nie wychładza bojlera
    przez kolektor lub piec gdy temperatura na nim spadnie.
    Sterownik spełnia zadanie też w układzie centralnego ogrzewania lub z wymiennikiem.
    Wyjście sterownicze Pompa nr2 jest uniwersalnym wyjściem programowanym przez użytkownika mogącym pracować z jednym z
    następujących podprogramów:
    - P0 Sterowanie pompą obiegową CWU lub elektrozaworem bezpieczeństwa
    w przypadku zbyt wysokiej temperatury, regulowany w zakresie od 25°C do 95°C.
    Z histerezą 4°C.
    - P1 Sterowanie dogrzewaniem wody w zasobniku przez dodatkowe źródło ciepła np.
    instalacja C.O. lub dodatkowa grzałka elektryczna.
    - P2 Sterowanie dogrzewaniem wody w zasobniku przez grzałkę elektryczną z funkcją
    inteligentnej kontroli zużycia energii elektrycznej. W tym rozwiązaniu jeżeli sterownik
    wykryje dogrzewanie wody przez kolektor słoneczny wyłączy grzałkę by ograniczyła
    zużycie energii elektrycznej i tym samym obniżyć koszty ogrzania wody użytkowej.
    Ustawienia dla pompy 1
    Parametr
    Zakres Regulacji
    Nastawa Fabryczna
    Temperatura kolektora
    od 25°C ÷ 90°C
    40°C
    Histereza wyłączenia
    od 01 do 20 °C
    3°C
    ∆T Różnica temperatur
    od 2 do 50 °C
    10°C
    Sygnalizacja dźwiękowa
    Dostępna
    „b1” załączona
    Praca w układzie z wodą
    Program „A1”
    „A1”
    Praca w układzie z glikolem
    Program „A0”
    Ustawić w menu na A0
    Tryb pracy pompy
    P0 - praca stałą moc,
    P1 - praca płynna
    włącz/wyłącz
    od 50 do 100%
    Zrzut ciepła z zasobnika CWU
    od 50 do 99 °C
    90°C
    Sygnalizacja alarmowa
    5°C, oraz powyżej 95°C
    Dla programu A1 (woda)
    Funkcja Anty-Stop
    co 7 dni na 15 sekund
    Stała
    Funkcja Anty-zamarzanie
    od 5°C
    Dla programu A1 (woda)
    *∆T – różnica temperatur między czujnikiem nr1 a czujnikiem nr2.
    Ustawienia dla pompy 2
    Parametr
    Zakres Regulacji
    Nastawa Fabryczna
    Temperatura zasobnika CWU
    od 25°C ÷ 90°C
    80°C
    Program pracy pompy
    P0, P1, P2
    P0
    Praca czasowa wł/wył
    01-60/00-60 (minuty)
    01/00 wył


    Parametry techniczne sterownika.
    Wskazywana temperatura
    -9°C do 99°C z dwóch źródeł na przemian
    Zakres regulacji ∆T °C
    2°C ÷ 50°C
    Histereza
    1°C ÷ 20°C
    Temperatura nastawiana min.
    25°C ÷ 90°C
    Napięcie zasilania
    230V/50Hz z przewodem ochronnym PE
    Pobór mocy
    1,5 VA
    Obciążenie wyjść: nr1, nr2
    Do 140W każde
    Zabezpieczenie
    2A
    Temperatura pracy
    0°C do 50°C
    Funkcja Anty-Stop
    co 7 dni na 15 sekund
    Funkcja Anty-zamarzanie
    od 5°C dla programu „A1”
    Sygnalizacja alarmowa
    Poniżej 5°C, oraz powyżej 95°C dla programu „A1”
    Przewód podłączeniowy
    Zasilanie z przewodem PE OMY3x0,75mm, 1,5m
    Przewody pomp 2 sztuki
    OMY3x0,75mm, 1,5m każdy
    Czujnik 1, wymiary
    Ø 6,5 x 50mm, przewód 2m
    Czujnik 2, wymiary
    Ø 6,5 x 50mm, przewód w zestawie 10m,
    Wymiary obudowy
    165 x 75 x 40

    i programator czasowy coś w tym rodzaju;
    podłączenie wyjścia pompy sterownika solarnego do wyłącznika czasowego podłączenie wyjścia pompy sterownika solarnego do wyłącznika czasowego

    opis teczniczny programatora;
    Elektroniczny programator czasowy DtLink DTE-01 z funkcją podtrzymania pamięci.
    Włącznik czasowy można wykorzystać do automatycznego czasowego włączania i wyłączania różnych urządzeń, symulacji obecności domowników, sterowania ogrzewaniem elektrycznym i oświetleniem pomieszczeń, akwariów, terrariów oraz do wielu innych zastosowań. Dzięki swej konstrukcji uruchomienie urządzenia jest dziecinnie proste.

    Nasz programator jako nieliczny posiada aż 20 programów ON/OFF dziennie, czyli w ciągu tygodnia daje możliwość ustawienia aż 140 różnych programów.

    Najważniejsze funkcje programatora:
    - 7 dużych przycisków - o wiele łatwiejsza obsługa niż w standardowym programatorze posiadający 8 mniejszych przycisków
    - 20 programów dziennie, cykli włączania/wyłączania - inne dostępne na rynku timery pozwalają na zaprogramowanie jedynie 16 programów
    - do 140 programów tygodniowo
    - duży wyświetlacz LCD - zapewniający lepszą widoczność
    - ręczne ustawienie - włączenie / auto / ręczne wyłączenie
    - dokładność programowania - 1 minuta
    - 12/24 godzinny tryb pracy
    - wyświetlania czasu rzeczywistego z sekundnikiem (tylko u nas)
    - podtrzymanie pamięci - wbudowany akumulator pozwalający na zapamiętywanie czasu i ustawień po zaniku napięcia w sieci
    - minimalny czas ustawienia: 1 minuta
    - przycisk reset
    - maksymalne obciążenie: 16A, 3600W
    - napięcie: 220-240VAC 50Hz
    - temperatura pracy -10°C ~ 40°C

  • #2 07 Cze 2015 17:13
    dzolo35
    Poziom 19  

    Kolego,kupujesz jeszcze do tego zestawu jakiś przekażnik (stycznik) z cewką na 230V AC , cewkę stycznika podpinasz przez wtyczkę do twojego programatora ,a programator podłączasz do gniazdka stale zasilanego napięciem 230V i go programujesz. W obwód styków przekażnika (stycznika) wpinasz L żyłę przewodu zasilającego twoją pompę i masz sterowanie czasowe gotowe.
    Pamiętaj ,przekażnik (Stycznik) powinien znajdować się w jakiejś odpowiedniej izolowanej obudowie (230V).

  • #3 07 Cze 2015 18:24
    termo1
    Poziom 17  

    dzieki za odpowiedź tylko że jestem laikiem i elektronika całkiem na bakier jeśli to możliwe proszę o linki co mam konkretnie zakupić i jakiś prosty rysunek co do czego

    Dodano po 45 [minuty]:

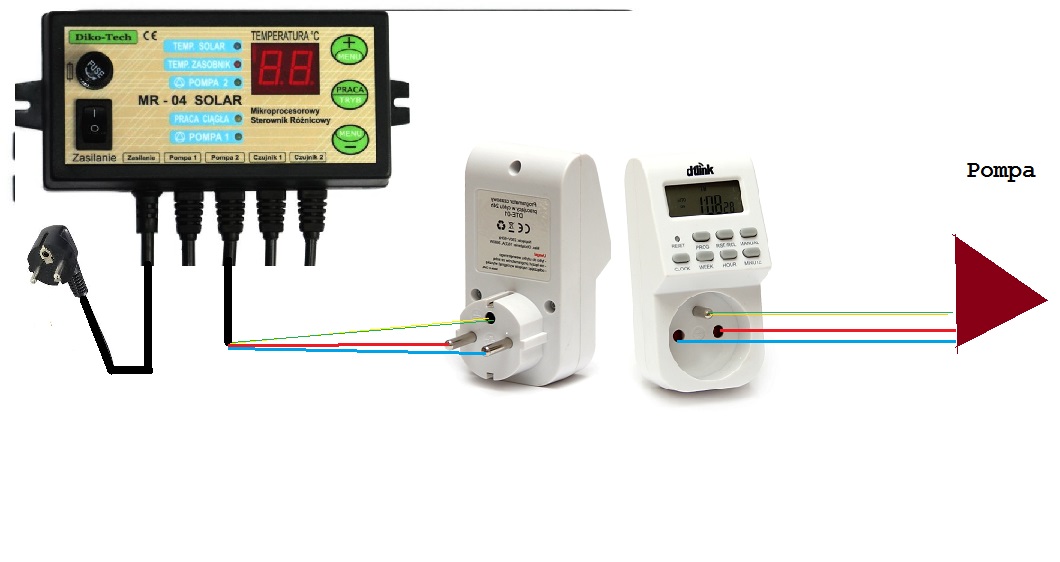

    A nie mógłbym tego po prostu podłączyć tak jak na rysunku?
    podłączenie wyjścia pompy sterownika solarnego do wyłącznika czasowego
    normalnie gdybym zawsze był w domu i miał o tym pamiętać to zamiast programatora wstawiłbym zwykły stycznik kołyskowy i odcinałby on obieg pompy ale nie ma kto o tym pamiętać więc kombinuje

  • #4 07 Cze 2015 19:17
    dzolo35
    Poziom 19  

    Kolego,może i by było ale na krótki czas. W sterowniku znajduje się akumulatorek ,który musi być ładowany,jak padnie bo sterownik solarny na odpowiednio długo nie zasili sterownika, to twoje czasy programowania się zresetują.
    Kupujesz zwykły przekażnik NO z cewką na 230V plus podstawka np:http://www.sklep.e-system.com.pl/go/_info/reviews.php?id=2033&item=4

    Rysunek na szybko, tylko poglądowy w paincie.

  • #5 07 Cze 2015 19:55
    termo1
    Poziom 17  

    zastanawiam się czy gra warta świeczki. pompa pobiera 32W . skoro przekaźnik kosztuje koło 30zł plus programator ok 20zł to razem 50zł. pompa bez tych bajerów chodzi max do 2h wiec wątpie zeby mi sie ta drobna inwestycja kiedyś zwróciła. zastanawiam się czy nie lepiej już wstawić większy akumulatorek zamiast tego w programatorze. przejdzie takie coś?
