Fujitsu Siemens PI2512 - Po włączeniu świeci LED power on przez 8s, brak obrazu.

Witam, dostałem uszkodzonego laptopa tak jak w temacie chciałbym go naprawić dla siebie i zdobyć trochę doświadczenia w serwisowaniu tego typu sprzętów. Wymienię objawy:
1)ładowanie baterii ok
2)reakcja na przycisk power ok - zapala się dioda power prawdopodobnie przechodzi do stanu S0.
3) Dioda power on gaśnie po około 8 sek
3) napięcia główne 5V 3,3V ok.
4) napicia VS obecne w czasie świecenia diody power on
5) brak obrazu na matrycy jak i na monitorze zewnętrznym, brak także podświetlania.
6)Wentylator na chłodzeniu nie kreci się
7) pobór prądu ok 0,65A (gdy świeci power on LED). Pomiar prądu może być trochę zakłamany ponieważ robiony zasilacz serwisowy na tym napięciu (20V) już nie wydala - na oryginalnym zasilaczu takie same obawy uszkodzenia.
Obsada układów płyta płyta L53ii :
KBC: ITE8512
SB: ICH8-M INTEL
NB: LE82GL960 SLA5V
CPU; Socket 478

Co można jeszcze pomierzyć ,zbadać by znaleśc winowajce ?
Z góry dzięki za podpowiedzi.
Pozdrawiam
Michał.

Napięcia na wszystkich cewkach przetwornic obecne? Reset CMOS wykonałeś?

Reset CMOS poprzez wyjęcie baterii bios wykonałem.
Napięcia na wszystkich cewkach obecne podaje pomiary.

Występują natychmiast po podłączeniu zasilania:

PL3 - 3,6V
PL11 - 3,3V
pl12 - 5,14V

występują dopiero po wciśnięciu power on i trwają przez ok 8 sek (do wyłączenia):

PL16 - 0,94V
pl19 - 0,94V
pl9 - 1,57V
PL6 - 1,08V
PL20 - 1,05V
PL7 - 1,82V

Intuicyjnie sobie myślę, że laptop wchodzi w tryb S0 ale nie kończy procedury POST

Pożyczę od kumpla kartę diagnostyczną będę próbował się wpiąć w magistrale LPC może coś na niej wydaje

Dzięki za zainteresowanie tematem
pozdrawiam

Michał

Witam miałem taki sam objaw w moim laptopie Fujitsu Siemens PI2512 okazało się grafika uszkodzona pościł pad . hot air załatwił sprawę i użycie nowej bardzo dobrej pasty pod chłodzenie oraz dbanie o wentylację.

Są skoki poboru prądu po włączeniu czy od razu wskakuje na te 0.65A? Objawy wskazują raczej na brak procedury POST. Dobrze byłoby przeprogramować kość BIOS. Wentylator nie startuje nawet jak chłodzenie się mocno nagrzeje?

Z minimalnego poboru prądu wskakuje na te 0,65A i stoi przez 8s potem się wyłącza i znowu jest minimalny pobór procesor i mostek północny z grafiką nie zdążą się nagrzać przez te 8 sek choć ciepłe się robią ...

Pozdrawiam
Michał.

W takim razie przeprogramuj BIOS.

Witam,przed ewentualnym przeprogramowaniem BIOS-a i grzaniem NB chciałbym poeksperymentować z kartą testową którą pożyczyłem od kumpla.

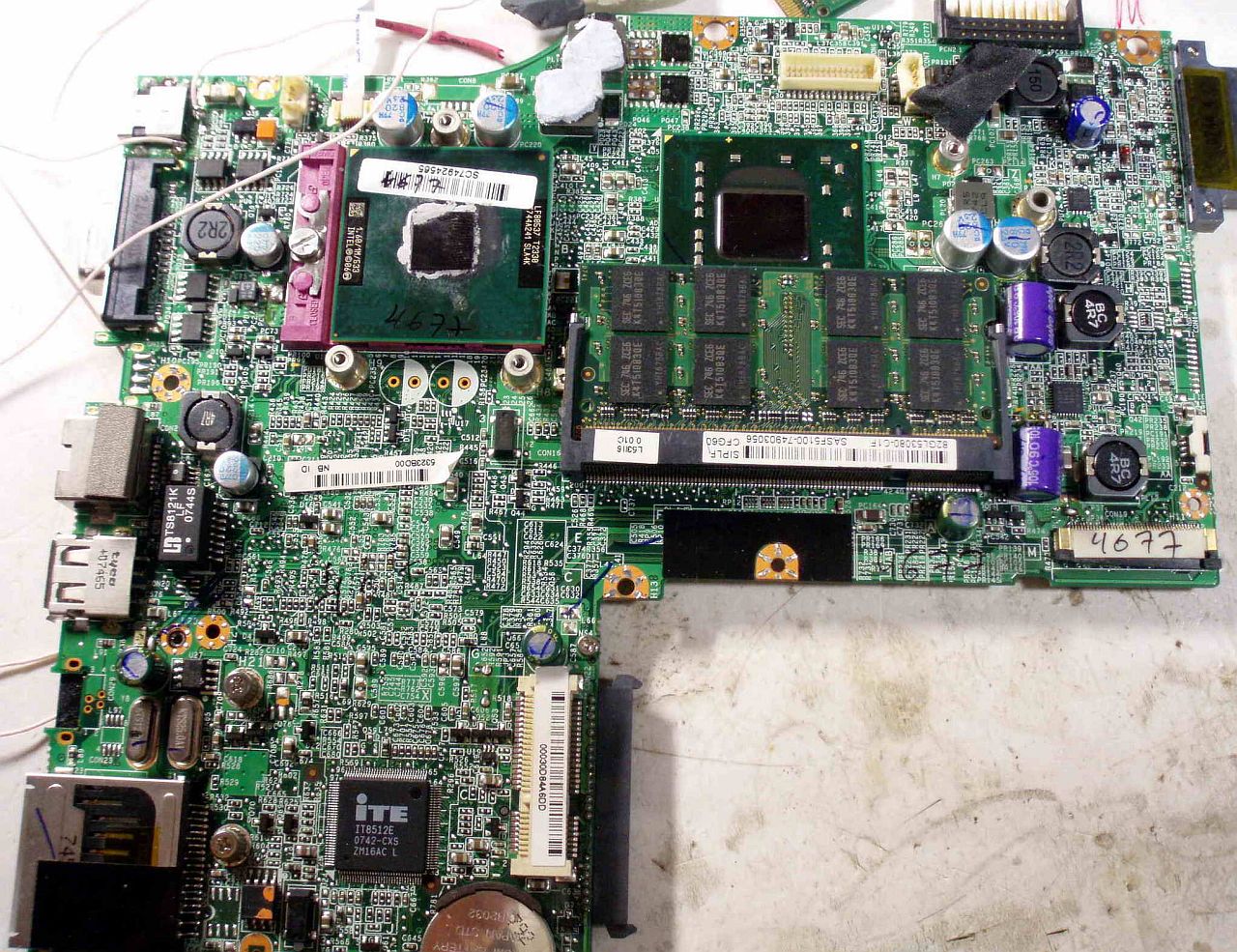

Jest to karta podłączana do magistral mini PCI-e lub mini PCI lub LPC . Pudełko z wyświetlaczem LCD, 2 diodami LED i 2 swich'ami tzw (DEBUG CARD HOST) i płyteczka którą się wsadza w slot mini PCI-e i ew przylutowuje do magistrali LPC i podłącza taśmą do HOSTA (3in1 INTERPOSER).
Niby wszystko "pięknie ładnie" ale już na wstępie mam parę wątpliwości.

1) Jaki rodzaj biosa jest używany w tym Amilo (AMI AWARD PHOENIX czy jakiś firmowy fujitsu Siemens)? - potrzebne przy interpretacji ewentualnego kodu błędu.
2) na złączu są podciągnięte 2 piny pod +5V karta musi być zasilana 3,3V - to bym przeskoczył podam na kartę zasilanie np z zewnętrznego źródła.
3)na złączu w LPC w laptopie są wyprowadzone 2 zegary CLK_debug_BD i clk_48M_debug w karcie mam tylko zegar opisany L_CLK.

To na razie tyle problemów przed całą "zabawą" i blado to widzę bez pomocy kogoś kto miałby doświadczenie z tego typu kartami.

Dlatego proszę o pomoc kolegów - temat traktuje bardziej jako edukacyjny a jakby przy tym laptop wstał byłoby miło

Pozdrawiam
Michał

Dodano:

Witam po dłuższej przerwie , wpiąłem się szczęśliwie w magistrale LPC i wyrzuciło kod błędu BB i teraz kwestia zinterpretowania .
Może któryś z kolegów wie co on oznacza dla fujitsu siemens

Pozdrawiam Michał

Zależy jaki masz BIOS (producent > taka i interpretacja owego BB )

Zacznij od RAM, zalezy ile masz Slot pod nie porób kombinacje : jedna RAM > rózne sloty, druga RAM ... ,

POST BB dla phoenix

Quote:

English: Initialize PnP Option ROMs

* zazwyczaj South, ale czasem ?

Poszukaj i poczytaj na tej stronie z UA Link

Dzieki @lisek ja znalazłem dla potomnych jeszcze jedną stronkę z kodami bios http://www.postcodemaster.com ale tych biosów jest tyle ile rodzajów co notebooków plus stacjonarek. Mój wniosek jest taki ,że te karty debug to jest lipa - wynik jest - ale interpretacja to inna sprawa, no chyba że się ma jakiś standardowy bios.
W moim przypadku gdy laptop nic nie wyświetla pozostaje szukanie po modelu i marce - prędzej się znajdzie cały wsad niż rodzaj zastosowanego biosu i jego kodów .

Wydaje mi się że metoda obserwacji poboru prądu poprzez płytę jest lepszą metodą (lepszą w przypadku napraw poza autoryzowanymi serwisami).

Notabene chciałem tą metodę zgłębić szukałem na sieci ale niewiele udało mi się znaleźć.
Może ktoś kto korzysta z tej metody diagnozowania (diagnozowanie na podstawie poboru prądu przez płytę) opisze jak to robi. Czy ta metoda to jakieś tabu? Może jest jakaś standardowa sekwencja POST - testowania podzespołów płyty.
Byłbym bardzo wdzięczny za wskazówki.


Pozdrawiam
Michał

michas wrote:

Wydaje mi się że metoda obserwacji poboru prądu poprzez płytę jest lepszą metodą

Jak dla mnie tak - widać co się dzieje z płytą i co jest nie tak

michas wrote:

chciałem tą metodę zgłębić szukałem na sieci ale niewiele udało mi się znaleźć.

Albo jeszcze niewiele przeszukałeś albo niewiele u kol. praktyki bez obrazy

michas wrote:

Może ktoś kto korzysta z tej metody diagnozowania (diagnozowanie na podstawie poboru prądu przez płytę)

Np. ja i koledzy

michas wrote:

opisze jak to robi. Czy ta metoda to jakieś tabu?

Obserwujesz pobór prądu, wyciągasz wnioski, naprawiasz albo odpuszczasz

Ok dzięki postaram się douczyć

Pozdrawiam

Michał

michas wrote:

Bez obrazy, ale Twoja powyższa pomoc jest bez wartości.
Każdy zdobywa wiedze w praktyce

Więc jak widać nie całkiem, wyciągłeś słuszne wnioski i o to mi chodziło

Przeprogramowałem kość bios U25 winbond W25P80 biosem zamieszczonym na sieci (który przypnę do tego posta). Lecz to nie zmieniło zachowania płyty.
Zauważyłem jednak ze płyta po włączeniu zaczyna pobierac 0,67A potem prąd na momencik skacze na większą wartość (cyfrowy miernik nie zdąży ustalić wartości do odczytu) i się wyłącza.

Pozdrawiam

Michał

ECS/Uniwill platforma L51 II5,
* dotyczy Fujitsu Siemens Amilo Li 1818 1820, Amilo Pa1510 i 2510, (Amilo Pi 2512 2515)

Model : L53II0
PCB P/N:37GL53010-C1
PCBA P/N:82GL53010-C1

Masz w zał. SM , pomierz dokładnie , pomyśl

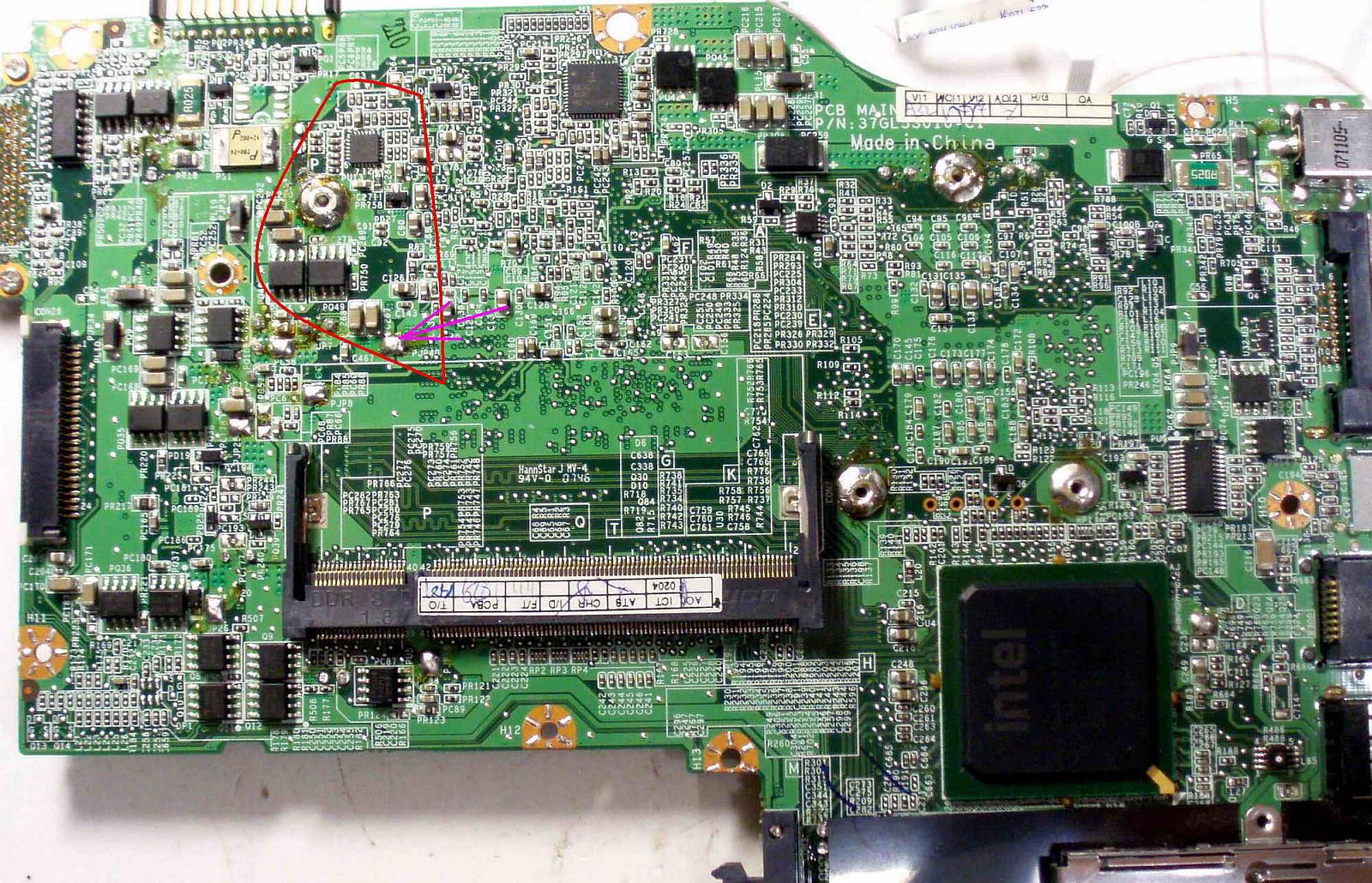

Tak podobno wyglada MB.

Dzięki kolego @lisek ten schemat wcześniej znalazłem ale dziękuję. Dziś idę do kumpla ściągnąć most północny z grafiką LE82GL960 SLA5V zobaczę co jest pod spodem może jakiś pad się odkleił. Będę pisał o postępach.

Pozdrawiam
Michał.

Skoro świeci 8s ...to raczej problem nie w North.
Popatrz na napięcia na dławikach, kondensatorach wokoło GL960.

Na jakiej podstawie chcesz ściągać most jeśli nie ma zwarć i piszesz że są wszystkie napięcia, profilaktyczny reflow można zrobić tylko zgodnie ze sztuką, Intele rzadko padają

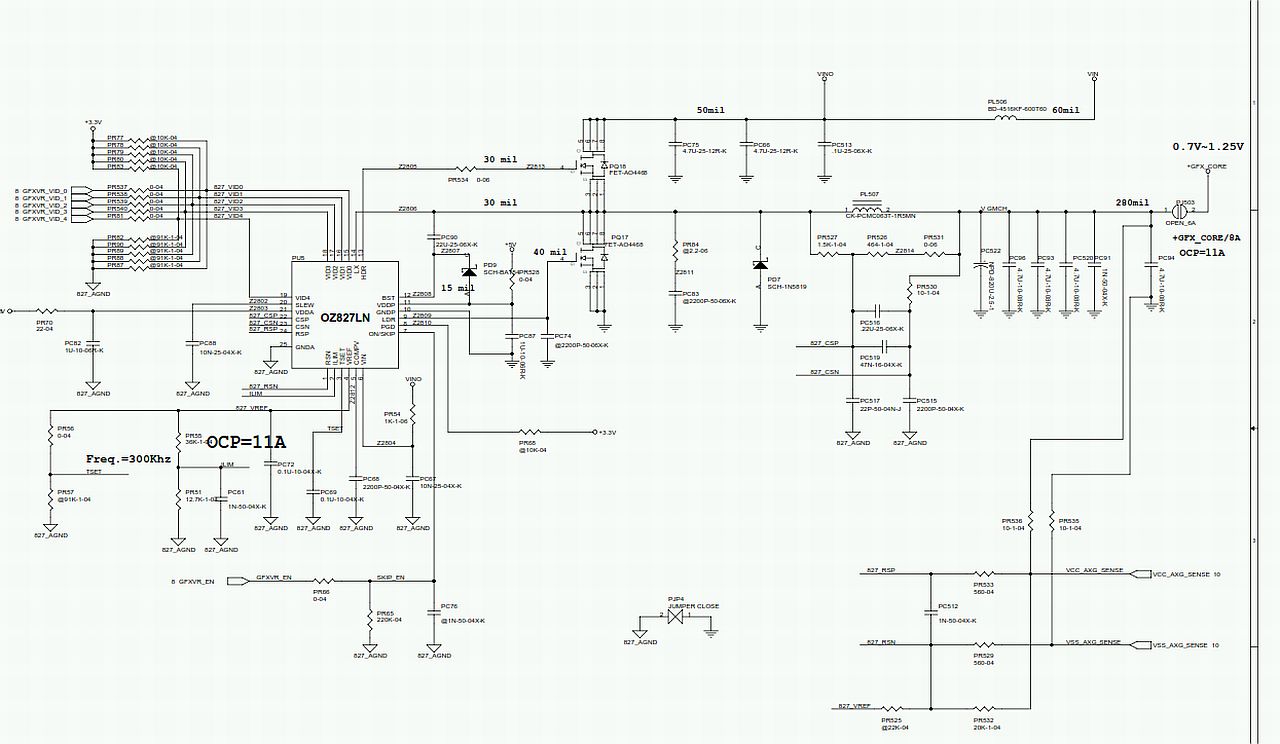

Tam na tej platformie padał South 82801HBM albo przetwornice (zwłaszcza te na OZ827LN QFN 24P) po drugiej stronie MB z GL960
np. GFXCore PU13




*to z model Model : S21II1


* OZ864L, 826LN, 8118LN, OZ827LN, 827LN prawie to samo

Witajcie koledzy,dzięki za spostrzeżenia.Na razie powstrzymam się ze ściąganiem tego mostka.
PU13 jest dobry w pierwszym moim poście napisałem, że napięcie na PL20 = 1.05V czyli w normie w granicach 0,7V - 1,25V. Napisałem także w pierwszym poście ,że na PL16 - 0,94V czyli CPUcore także istnieje po włączeniu.

Na grafie czasowym (power on sequence) napięcie zasilania rdzenia procesora wstaje jako ostatnie.

W związku z tym mam pytanie (może trochę laickie proszę mi wybaczyć) czy jeżeli któreś z napięć wcześniej się nie pojawiło np +5VS to napięcie CPUcore się pojawi ?

Czy dopiero po włączeniu wszystkich napięć KBC ma informacje ,że któregoś napięcia nie otrzymuje powergood i wstrzymuje procedurę włączania płyty?

Dzięki za wsparcie będę usterki jeszcze szukał w części zasilania.

Pozdrawiam
Michał

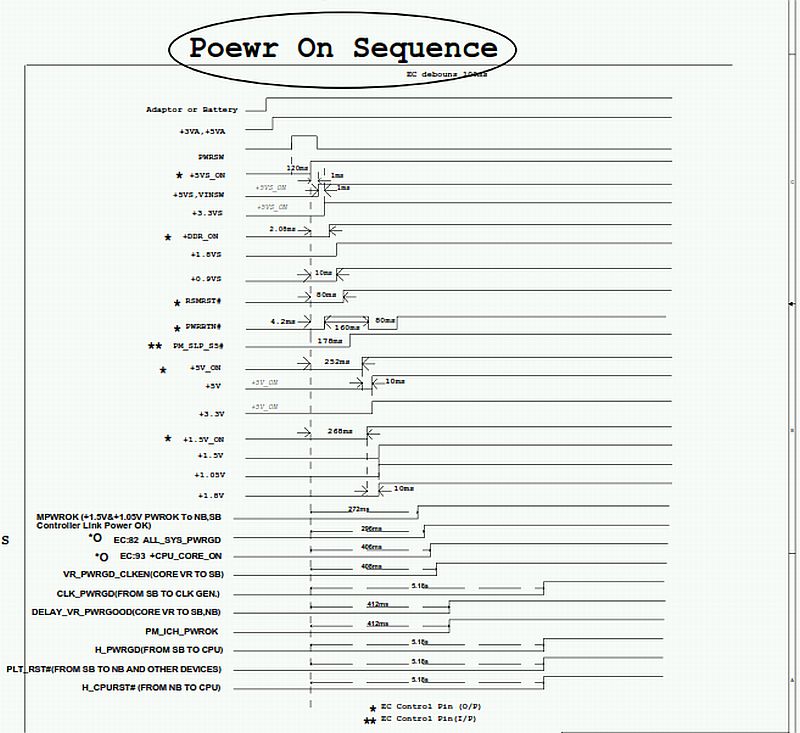

Power On Sequence



O South 82801HBM (SLA5Q) / 82801HBM (SLB9A)Link_ od Intel

Sprawdziłem napięcia w okolicy NB i tak:

L48 - 1,07V............................ (VTT)
c460 - 1,25V............................ (ADX)
L39 - 1,21V............................ (AXF)
L53 - 1,25V.............................(VCC_DMI)
L59- 1,81V.............................(SM_CK)
L48 - 1,05V (L47-BRAK CEWKI)....(PEG)
L44 - 1,8V...............................(VCC TX LVDS)
L11 - 1,05V (L9 BRAK CEWKI)......(DMI)
L43 - 3,3V...............................(VCCA TVA)
L49 i L50 - 1,25V........................(MCH VCCA HPLL/MPLL)
C153 - (BRAK KONDENSATORA) NA JEGO PADZIE 1,25V.. (SMA_A)
R47 - 3,3V...............................(PEG_A)
C396 - 3,3V...............................(CRT)
L4 i L5-1,25V.............................(MCH VCCA DPLLA/B)
L3 - 1,81V.............................(LVDS_D)
C451 - 1,25V.............................(VCCA SM CK)
R83 - 1,24V.............................(VCCA_PEG_PLL)
L1- 3,3V...............................(VCC_HV)
C360 - 1,54V..............................(VCCD TV DAC)
C151 - 1,06V..............................(VCC AXM)
C128 - 1,05V..............................(1,05VS)
C130 -1,04V.............................. (GFX_CORE)

Wszystkie te napiecia pojawiają sie po nacisnieciu przycisku power raczej w tej okolicy wszystko jest ok (na cewkach napięcie sprawdzałem z 2 stron także mają one przejscia)

Sprawdziłem oscylacje (sondą aktywną) na kwarcu Y2 (rtc SB) na samej baterii rtc - oscylacje na kwarcu są .

Pozdrawiam
Michał

Skoro sie wył. po 8s regularnie > to moze prozaicznie zacząć od wymiany (przedtem jakieś pomiary) na KBC ITE8512 ?!
Dla prawidłowej pracy powinno byc

Quote:

ITE8512 for inclusion should be"
1) power 3,3V
2) release the Reset (pin.14)
3) generation on quartz
4) subtraction BIOS when connected PSU
5) the presence of a high signal from the LID sensor and power good from IC stby

pin.125 sygnał z Power ON
pin.19 PM_RSMRST# (VSUS_ON)

Witam, przy wertowaniu płyty na 10 stronę natrafiłem na jakiś trop.
Badałem sygnały wg power sequence i stwierdziłem, że nie pojawia się sygnał CLK_PWRGD na 56 n. U5 generatora sygnałów zegarowych - pojawia się tam jakieś szczątkowe napięcie 0.03V. Sygnał ten powinien wychodzić z n. E1 ICH-8. Nie ma natomiast rezystora pull up - R505, bo jest z gwiazdką czyli opcjonalny - nie wiem co o tym sądzić.
Sygnał PM_PWROK_SB, który jest połączony na sztywno z ICH-PWROK pojawia się i trwa do wyłączenia się płyty.

Co do KB IT8512E ma on zasilanie oscylacje na kwarcu itd. Na biosie SPI zegar jest, na danych coś się dzieje -oscyloskop analogowy.

pin.125 sygnał z Power ON ------hmmm gdyby go nie było płyta nie reagowałaby na przycisk power on

na pin.19 PM_RSMRST# pojawia się stan wysoki 3,3V i trwa do wyłączenia płyty


Pozdrawiam
Michał

Czyli od KBC można się teoretycznie (praktycznie) odczepić.
Pozostaje ten "trop" z South , owa str.10.

he he he "na 10 stronę" tak się mówi potocznie (jak się coś wiele razy robiło) w każdym razie w Krakowie Wink . Piszę żeby ktoś kto przeczyta temat wiedział o co chodzi, bo i tak temat się rozrósł ze względu na moją niewiedzę i trochę chaosu się tutaj porobiło.

Jak myślicie bez rezystora pull up SB wyda stan wysoki na CLK_PWRGD ?

EDIT1: Po podgrzaniu PCH-8 i włączeniu płyty włącza się wentylator, ale tylko raz - po ostygnięciu płyty już się wentylator nie włącza.
Podłączyłem dysk sata zaczyna kręcić talerzami (ostatnio w praktyce stwierdziłem ze dysk zeby zakrecił w laptopie musi zaistnieć komunikacja miedzy dyskiem a PCH Tx a/b Rx a/b). Podłączyłem także pendriva do USB podczas włączenia jest tylko krótkie migniecie diodki.
Nie wiem czy na podstawie tego można wyciągnąć jakieś wnioski.

Edit2: Zaeksperymentowałem i na linii CLK_PWRGD wlutowałem opcjonalny rezystor R105 - 10K teraz jedynka (3,3V) się pojawia lecz nie zmieniło to w żaden sposób sytuacji. Ten trop do niczego nie prowadził

Pozdrowienia z Krakowa
Michał

Po wymianie mostu z grafiką le82gl960 problem został rozwiązany.
