Witam,

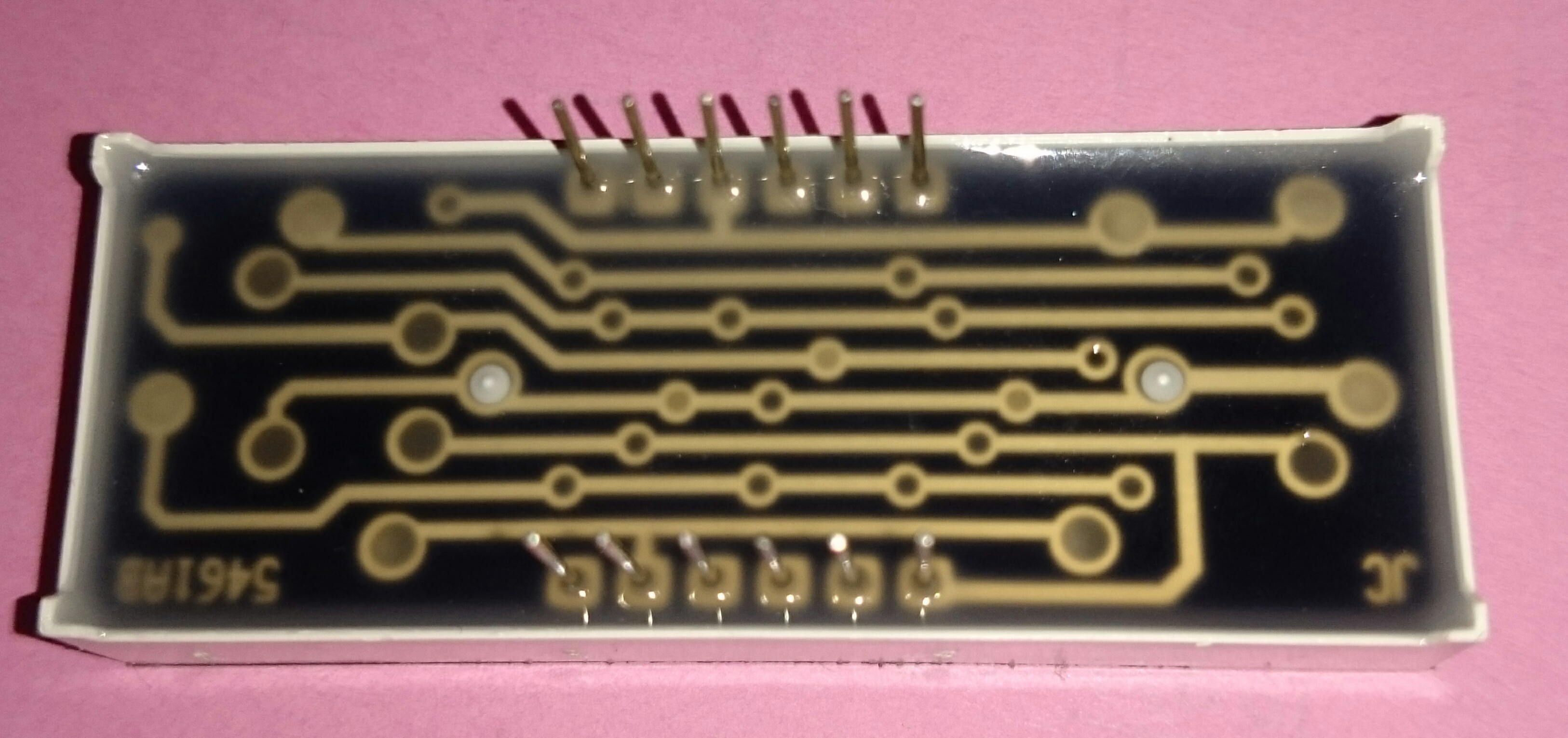

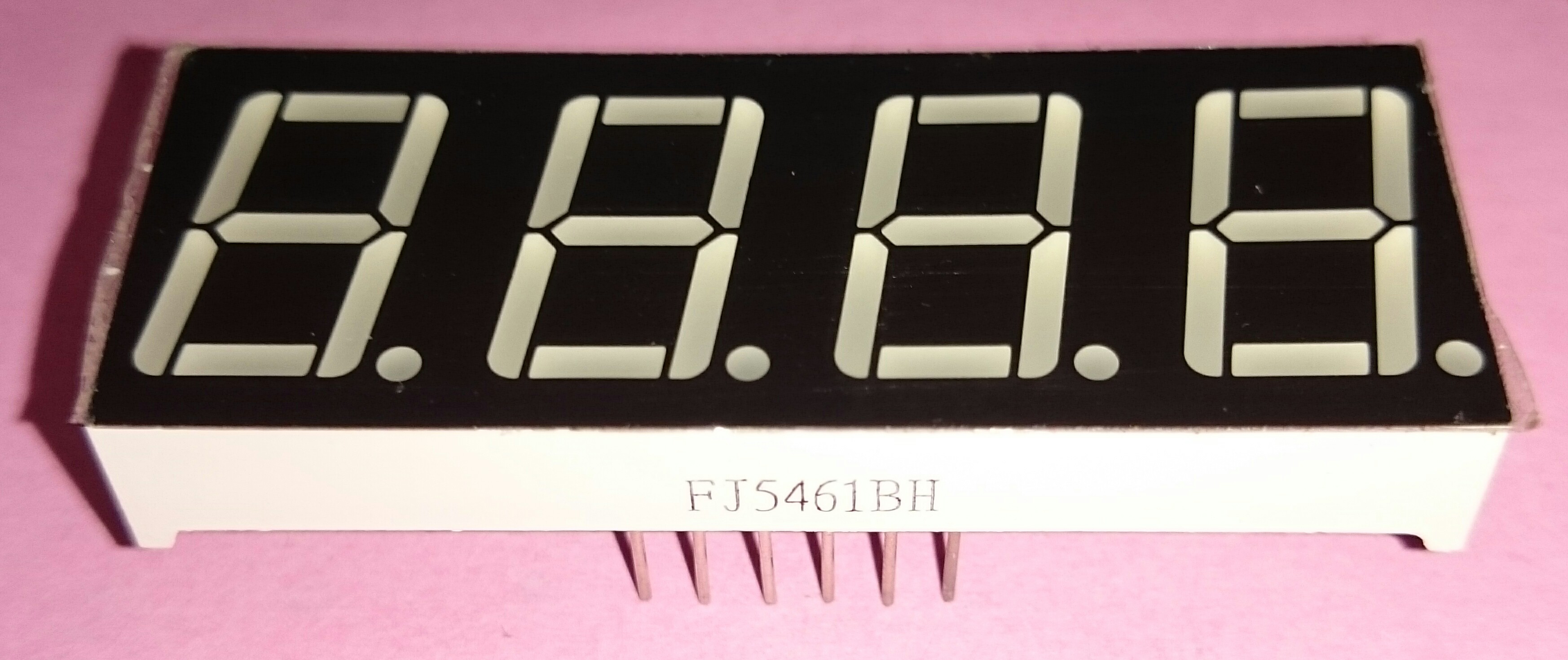

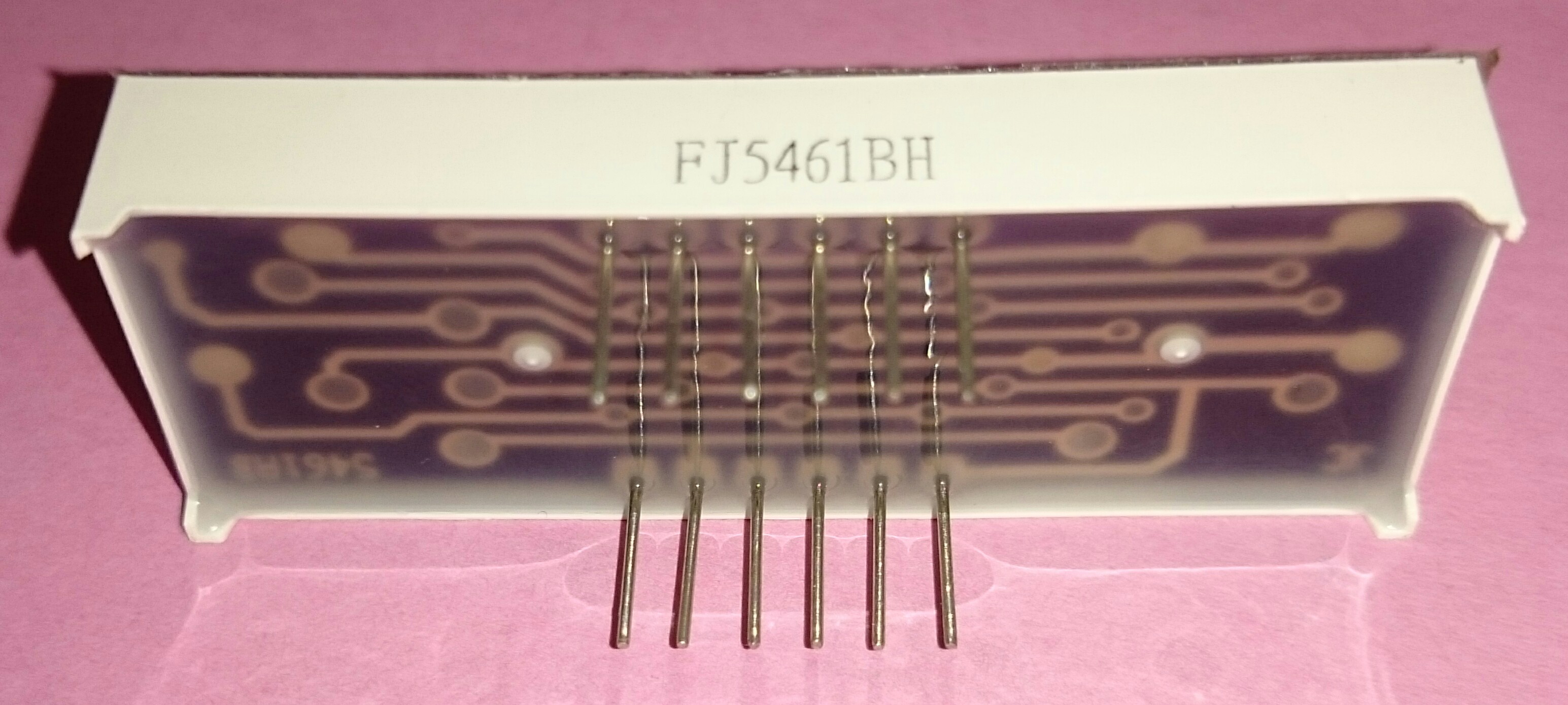

posiadam poczwórny wyświetlacz 7 segmentowy FJ5461BH ze wspólną anodą, ale nie mam pojęcia w jaki sposób go podłączyć. Niby wg załączonej "noty katalogowej" wydawało się to oczywiste. Wie ktoś może, które nóżki wyświetlacza do czego się odnoszą? Można podłączyć jeden segment wyświetlacza do zasilania +5V z rezystorem 470R żeby sprawdzić czy on w ogóle działa? Załączam zdjęcia wyświetlacza oraz jego znalezioną "notę katalogową".
Dane techniczne:
Kolor: czerwony
Kolor tła: czarny
Wysokość cyfry: 14.22mm
Wymiary obudowy: 50.5mm x 19mm
Jasność: typ. 5-10mcd
Prąd pracy: typ.5-10mA, max.20mA
posiadam poczwórny wyświetlacz 7 segmentowy FJ5461BH ze wspólną anodą, ale nie mam pojęcia w jaki sposób go podłączyć. Niby wg załączonej "noty katalogowej" wydawało się to oczywiste. Wie ktoś może, które nóżki wyświetlacza do czego się odnoszą? Można podłączyć jeden segment wyświetlacza do zasilania +5V z rezystorem 470R żeby sprawdzić czy on w ogóle działa? Załączam zdjęcia wyświetlacza oraz jego znalezioną "notę katalogową".
Dane techniczne:
Kolor: czerwony
Kolor tła: czarny
Wysokość cyfry: 14.22mm
Wymiary obudowy: 50.5mm x 19mm
Jasność: typ. 5-10mcd
Prąd pracy: typ.5-10mA, max.20mA
