Układ zasilający do cewki tesli- co mam wybrać

Kraniec_Internetów wrote:

Kraniec_Internetów wrote:

Lub zastosuję to: http://www.tme.eu/pl/details/ntcs-1r0-12a/termistory-ntc-ochronne/sr-passives/

Nada się? Już przyszły, i mam małe wątpliwości. Połączę 2 równolegle.

NTC nigdy nie wolno łączyć równolegle, najwyżej szeregowo.

Małą ma toto oporność. Niezbyt ograniczy udar rozruchowy (u mnie siedzi mający bodajże 15Ω na zimno).

Kraniec_Internetów wrote:

Znalazłem w szafie stary cooler z procesora (boxowy z e4600 )Nada się jako chłodzenie kluczy?

Przydały by się dwa, jeśli ma być pełny most.

Mam nadzieję, że kupiłeś jakieś dobre MKP? Te w mostku będą ostro dostawały...

anonymousexd wrote:

Tymczasem ja znalazłem wzory PCB pod schemat Steve Ward MINI SSTC (SSTC5) .
Schemat:

PCB:


Co sądzicie o tych płytkach? Odległości między elementami są dopuszczalne? Chodzi mi zwłaszcza o półmostek.
Chyba będę się na nich wzorować, dodam tylko diody shottkiego (brakuje ich u Steva) i te MKP 1uF filtrujące o którym mówił DVDM.

Ujdą. Można jeszcze dać miejsce na diody równoległe do rezystorów bramkowych, mogą przyda się przy ustalaniu czasu martwego.
Zwróć uwagę, że są tu użyte kompletnie inne drivery niż TC442x.

Kraniec_Internetów wrote:

DVDM14 wrote:

Małą ma toto oporność. Niezbyt ograniczy udar rozruchowy (u mnie siedzi mający bodajże 15Ω na zimno).

No... A jeden taki wytrzyma? Niby 12A ale kto wie...

Wytrzymać, może i wytrzyma. Martwiłbym się raczej na ile ograniczy udar prądowy.

W pokojowej. To jest rezystancja przed rozgrzaniem. Rezystancja przy temperaturze roboczej będzie wynosiła ułamki oma.

Dodatkowo są małe, nie wiadomo jaką energię w trakcie ładowania kondensatora mogą przyjąć. Możliwe nawet że ulegną zniszczeniu po podaniu zasilania. Miałem taki przypadek.

Zbuduj softa na przekaźniku. Coś w ten deseń:

DVD, czy w Twoim schemacie można zasilić drivery MOSFETów (TC4422/1) z 18V?
Mam zasilacz z magnetowidu co daje 5V/12V/18V/25V (ostatnie wyjście niestabilizowane).
Niby z datasheetu wynik, że maximum to 20V, ale wolę się upewnić niż coś zjarać:

Zresztą jeśli na drivery dam te 18V to też na bramkach tranzystorów pojawi się te 18V, nie?

Co do drivera to chyba zastosuję layout od @Kraniec - już pytałem na PW i nie ma problemu z prawami autorskimi.
Trochę go zmieniłem - dałem wyjścia zasilania na jedną stronę oraz czerwona zworka oznacza kondensator przed GDT (kolega wrzucił .sch i .brd z różnymi nazwami przez co popsuło się "back annotation" w moim Eaglu...)

Proszę o sprawdzenie czy jest ok:

Jak tak, to będę wytrawiać, bo wszystkie elementy już mam.

W załączniku źródła Eagla, może się komuś przydadzą.

Kraniec_Internetów wrote:

@anonymousexd Przy Padzie GTD1. Co ty tam narobiłeś? Po co ta zworka?

Napisałem w poście ale chyba nie zauważyłeś - tam wstawię kondensator który jest przed GDT - chciałem dać normalnie element, ale Eagle nie aktualizuje mi Twojej płytki po zmianie schematu - błąd "back annotation".

Kraniec_Internetów wrote:

@Kraniec, wytłumacz mi jedno, bo mam już płytkę (tą co Ty umieściłeś, z moimi poprawkami) i zamierzam wlutowywać elemeny.

U C4R0 przy NE555 interruptera są diody 1N4148 (przy potencjometrach), a u Ciebie tam są 1N4446 - czemu?
U C4R0 przy tranzystorze który przerywa sygnał anteki wg. interruptera są diody opisane jako "shottky", a u Ciebie z kolei są tam 1N4148.

To celowy zabieg czy Ci się poplątało?

Kraniec_Internetów wrote:

Są opisane jako 1N4148. Te między Tranzystorem a 74HC14N. Na powyższym schemacie jako D3 i D4.
O jakim schemacie mówisz?

Ah więc DVDM tam wsadził też 1N4148, czyli te same co przy NE555... ja miałem na myśli cewkę C4R0:

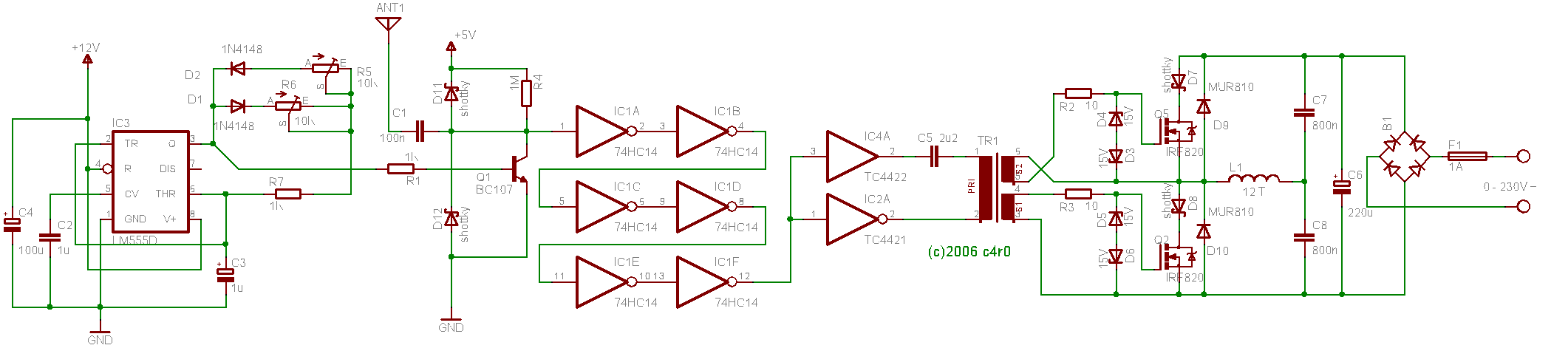

i na tym schemacie od C4R0 są tam jakieś "shottky"... ale skoro 1N4148 też tam pasują, to lutuję. Nie wiem czy tak powinno być, ale zaufam schematowi DVDM... może niech ktoś się wypowie?

Kraniec_Internetów wrote:

Wiesz po co one tam są? Żeby napięcie w tamtym miejscu nie wzrosło ponad 5V oraz nie spadło poniżej 0. Tak mi się wydaje Diody Schotkyego dadzą taki sam efekt.

No akurat to jest oczywiste, tylko nie wiedziałem, czy trzeba tam akurat shottky.

Swoją drogą tych 1N5818 przed GDT jeszcze nie mam, one też mają tam tą samą funkcję, ale chyba na razie ich nie wlutuję bo np. u C4R0 lub w innych schematach cewek nie widzę tam takich.

Te 18V zamiast 15V może być dla driverów? Patrzyłem do datasheetów i MOSFETów i driverów i niby mają w "Absolute Ratings" 20...

anonymousexd wrote:

DVD, czy w Twoim schemacie można zasilić drivery MOSFETów (TC4422/1) z 18V?
Mam zasilacz z magnetowidu co daje 5V/12V/18V/25V (ostatnie wyjście niestabilizowane).
Niby z datasheetu wynik, że maximum to 20V, ale wolę się upewnić niż coś zjarać:

To jest wartość absolutna. Zalecane maksimum to właśnie 18V - osobiście wolałbym raczej trzymać się jednak trochę niżej.
Zawsze możesz zbić napięcie używając chociażby 7815.

anonymousexd wrote:

Swoją drogą tych 1N5818 przed GDT jeszcze nie mam, one też mają tam tą samą funkcję, ale chyba na razie ich nie wlutuję bo np. u C4R0 lub w innych schematach cewek nie widzę tam takich.

Schemat na stronie c4r0 nie jest pełny - w ep można znaleźć kompletny.
Mówiłem już chyba Ci kiedyś, że te diody zabezpieczają wyjście drivera przed szpilami z GDT. Teoretycznie nie są niezbędne (sam driver ma już jakieś zabezpieczenia), ale jednak lepiej żeby tam były.

Kraniec_Internetów wrote:

@DVDM14
Jeszcze pytanko. Wszystkie półprzewodnikowe cewki jakie widziałem mają wielką obudowę mieszczącą całą elektronikę. Czemu? Moje zmieści się do obudowy zasilacza ATX chyba że... radiatory.
Jak duże radiatory zastosować na mostku? Ile ciepła się tam wydziela przy zastosowaniu SiHG30N60E? Trochę ważna informacja zważywszy na dobór obudowy.

Kwestia braku umiejętności miniaturyzacji. Moja wyszła pod tym względem potwornie - cóż, pierwsza poważna konstrukcja. Kiedyś ją zreorganizuję żeby wyglądała po ludzku.

W sumie po co obudowa z ATX-a, zamiast klasycznej kanapkowej podstawy?

Informacja której Ci udzielić nie mogę. Ile będzie ciepła zależy od częstotliwości rezonansowej, poboru prądu, doboru rezystorów bramkowych, interruptera - zatem od konkretnego egzemplarza.
Ale chłodzenie raczej powinno być solidne...

Panowie, doradzilibyście jaki model oscyloskopu, ale taki dość ekonomiczny kupić, by móc dobrać odpowiednie rezystory bramkowe pod nasze (z @Kraniec_Internetów umówiliśmy sie na jeden model) MOSFETy, oraz jak wygląda ta procedura w praktyce?
W grudniu będę mieć przypływ gotówki, a chciałbym tą swoją SSTC zrobić porządnie.

DVDM14 - czym był podyktowany wybór zasilania 15V a nie 12V? Czy MOSFETy które użyłeś, wymagają wyższego napięcia na bramce od klasycznych IRFP460?

Dobra panowie, odpaliłem pierwszą super-skromną wersję.
Duże podziękowania idą do DVDM i Kraniec Internetów, kolejno za wsparcie techniczne i projekt płytki.
Zasilanie: zasilacz z magnetowidu - 5V, 12V (też na drivery MOSFET), 25V na halfbridge.
Uzwojenie wtórne: "śmieciowe", z jednego z moich poprzednich projektów
Rezystory bramkowe: cóż, na ten moment brak
MOSFET mostka: IRFP460 (@Kraniec_Internetu - te nasze będę wlutowywać jak zrobię na czysto mostek na własnej płytce)

Pierwsze odpalenie:

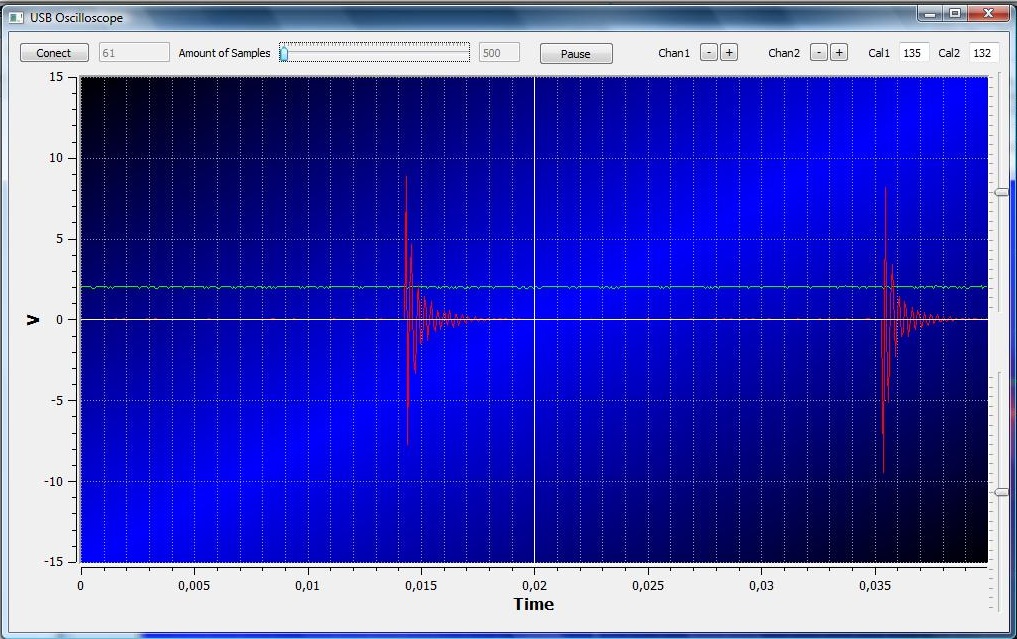

W jego trakcie próbowałem sprawdzić przebiegi z pomocą "śmieciowego oscyloskopu".
Za NE555:

Za GDT (między bramką a źródłem jednego z MOSFETów):

Dziwne trochę te wyniki, muszę kupić porządny oscyloskop..

Obserwacje:
- antenka musi być blisko uzwojenia bo inaczej wcale nie łapie sygnału i nie ma iskier
- dotykanie antenki/części zmienia lekko częstotliwość więc zachowanie iskier
- dolny koniec uzwojenia podłączyłem do wspólnej masy całego układu (i półmostka i sterownika - wiem, że docelowo ich masy będą odseparowane) bo inaczej nie było wyładowań

Potem z ciekawości na półmostek podpiąłem zasilanie 109V z impulsowej przetwornicy z jakiegoś innego układu i uzyskałem lepszy efekt (też lepszy, niż na moim starym sterowniku na jednym mosfecie - wrzucałem go jakiś czas temu na DIY):


No i to co powyżej ale z breakpointem z gwoździa:


Dalej zamierzam zrobić porządnie halfbridge, dokupić brakujące elementy i nawinąć nowe wtórne.
Pytanie jaki oscyloskop kupić jest dalej aktualne. Rozważam jakiś radziecki analogowy, nie wiem czy cyfrowy czy analagowy się lepiej sprawdzi przy budowie SSTC?


EDIT/PS: Projekt półmostka - zgodnie z radą DVDM zostawiłem miejsce na diody równolegle do rezystorów bramkowych:


EDIT: po dostrojeniu są lepsze efekty:

Źle, takiego układu nie stosuje się do ładowania kondensatorów, nadaje się tylko do obciążeń rezystancjach. I tak będziesz miał piękne szpile prądu przy załączeniu, nie bez powodu nikt wcześniej na to nie wpadł. Nie zdziwiłbym się jakbyś upalił tego triaka.

Rozładowany kondensator to przez chwilę praktycznie zwarcie, trzeba ograniczyć go rezystancją, regulacja fazowa nic tu nie da.

Jak Ci się bardzo chce bawić w takie rzeczy to możesz, ale to zbędne komplikacje i bardziej zawodne rozwiązanie. Zwłaszcza że możesz przy odrobinie pecha taki tranzystor bardzo łatwo ugotować. IMHO niepotrzebnie kombinujesz, już lepszy pomysł po naładowaniu kondensatora zwierać rezystor ładujący przy użyciu tranzystora/triaka.

Niepotrzebnie Ci tak żal tego przekaźnika, jak dasz dobrej jakości to wytrzyma bardzo długo, nie słyszałem żeby ktoś jeszcze narzekał na zużycie a jest to bardzo powszechne rozwiązanie.

DVDM14, a w moim przypadku, jak mam 220uF filtrujący tylko i półmostek to jest jakakolwiek potrzeba by robić ten soft-start? Reszta drivera itp. tak jak u was.
Przyznam szczerze, że spotkałem się z tym tylko w Twoim projekcie.
Nawet w cewce C4R0 z EDW tego nie było....

Tu chodzi tylko o to, że masz ten kondensator dużej pojemności (kilka tyś uF z tego co pamiętam) i on by pobrał dużo prądu na starcie?

PS: nowe uzwojenie, wciąż 110V, nie podłączę tego pod sieć zanim nie będzie zrobione porządnie i zbadane przebiegi:

Przy 220µF nie jest niezbędne, ale wypadałoby żeby ograniczyć kopniak na starcie.

Coś kiepsko szukałeś, bo wszystkie cewki z dużą pojemnością filtrującą muszą mieć taki lub inny soft strat. 2200µF potrafi przy ładowaniu spalić bezpiecznik/uszkodzić mostek prostowniczy, do tego ogólnie takie potężne udary prądowe nie są zdrowe dla elektroniki (ani dla sieci). A co dopiero, jak niektórzy dają 4700µF czy 10 000µF.

Powinno być OK. Mógłby nawet być trochę mniejszy, to w dużej mierze zależy jakie masz po drodze zabezpieczenia (ograniczyć prąd tak, aby nie zostały wyzwolone).
