Amplituner Yamaha RX-V 367 nie włącza się

konradxd2 27 Wrz 2015 13:09 4716 79
  • #1 27 Wrz 2015 13:09
    konradxd2
    Poziom 12  

    Witam dostałem od znajomego Yamahe do sprawdzenia czy da sie z nia jeszcze cos zrobic. Sprzet podobo po burzy przestał działac. Objawy sa takie ze po podłaczeniu zasilania i włączeniu na wyswietlaczu czarno, slychac pyk przekaznika i po 2 3 s wyłącza sie . Transformator podaje wszystkie napiecia. Sprawdzalem wizualnie czy ktorys z elementow nie jest upalony i nic nie widac. Posprawdzalem multimetrem wszystkie tranzystory i wydaja sie byc sprawne .Czytałem gdzies ze jesli koncowka była by spalona to ktores tranzystory w jej otoczeniu rowniez powinny byc upalony i ewentualnie na wyjsciu na ktoryms z kanalow moze sie pojawic jakies napiecie ale w tym wypadku tak nie jest. Podejrzewam ze ktorys z elementow na plytce DIGITAL PCB poniewaz gdy odlacze owa plytke sprzet uruchamia sie na dluzsza chwile ale rowniez z czarnym wyswietlaczem.
    Myslalem ze moze jakis zimny lut przy ktorym z duzych scalakow poniewaz raz na ulamek sekundy wyswietlacz zaswiecil. Przelutowalem wszystkie scalaki na DIGITAL PCB ale niestety to nic nie dalo.
    Prosił bym o dalsze sugestie w diagnozie uszkodzenia.

    -1 29
  • #3 27 Wrz 2015 15:44
    konradxd2
    Poziom 12  

    Wyrzej wymienionego kondensatora nie znalazlem, znalazlem narazie :
    C274-275 WJ605400 C.MYLAR 0.022uF 50V J na P.C.B. MAIN
    Na tak wysokie napiecie jak 600 wedle schematu nie ma zadnego.

    0
  • #4 27 Wrz 2015 21:36
    gerdowski
    Poziom 22  

    Szukaj na płytce gdzie wchodzi kabel zasilający 230V
    Amplituner Yamaha RX-V 367 nie włącza się

    0
  • #5 27 Wrz 2015 22:00
    konradxd2
    Poziom 12  

    wiesz co ale chyba wskazales shemat nie z tego wzmacniacza bo u mnie jest inne ułożenie elementow Amplituner Yamaha RX-V 367 nie włącza się

    0
  • #6 27 Wrz 2015 22:59
    gerdowski
    Poziom 22  

    Pokazałem tylko poglądowo, podmień C1507. Posprawdzaj wszystkie śrubki, czy są dobrze dokręcone. W tych sprzętach właśnie nie dokręcona śrubka (masa) może powodować różne cuda. Pokaż jeszcze schemat płytki POWER TRANSFORMER (prawy dolny róg jest wtyczka do niej). Z tym C1507 się wstrzymaj bo się mogę mylić.

    0
  • #7 28 Wrz 2015 19:51
    konradxd2
    Poziom 12  

    Wymia kondensatora c1507 jak i c1501 na nowy nie dalazadnego efektu. Ten 1 mierzac multimetrem pokazywal bardzo zblizona wartosc natomiats ten 2 juz zamias miec 2.2 mial 1.5 mF .
    Wszystkie punkty masy poprawione .
    Obawiam sie ze płytka DIGITAL PCB jednak do wymiany.
    W 1 temacie na forum uszkodzeniu ulegl wlasnie procesor na owej plytce.

    0
  • #8 28 Wrz 2015 20:34
    mariuszw19640717
    Poziom 34  

    Napięcia na CB151, są prawidłowe?

    0
  • #9 28 Wrz 2015 20:53
    konradxd2
    Poziom 12  

    Ooo dzieki za podpowiedz w takim razie szukam winowajcy na tej plytce Amplituner Yamaha RX-V 367 nie włącza się
    Natomiast po odlaczeniu wtyczki napiecia wynosza od gory 15,25v 1,65v 15,33v

    0
  • #10 29 Wrz 2015 09:01
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    Natomiast po odlaczeniu wtyczki napiecia wynosza od gory 15,25v 1,65v 15,33v

    Sprawdź Q1501.

    0
  • #11 29 Wrz 2015 10:00
    konradxd2
    Poziom 12  

    Tranzystor sprawdzony multimetrem i wydaje sie byc sprawny . Na pomiarze hFE wskazuje wartosc 174

    0
  • #12 29 Wrz 2015 10:14
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    Tranzystor sprawdzony multimetrem i wydaje sie byc sprawny .

    Wydaje się to za mało, musi być pewność, że jest sprawny.
    konradxd2 napisał:
    Na pomiarze hFE wskazuje wartosc 174

    Nie mierz na hFE, tylko na zakresie dioda, wszystkie strony.
    Jak sprawny to skąd na bazie 1,65V, przy odłączonym wtyku CB151?

    0
  • #13 29 Wrz 2015 10:52
    konradxd2
    Poziom 12  

    Dobra wymienię go i zobaczymy. Dzięki za pomoc

    0
  • #14 29 Wrz 2015 11:16
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    Dobra wymienię go i zobaczymy.

    Nie chodzi o wymianę, tylko o właściwy pomiar.
    Naprawa nie polega na wymianie wszystkich podejrzanych elementów, wymienia się tylko uszkodzone.

    0
  • #15 29 Wrz 2015 11:57
    konradxd2
    Poziom 12  

    No wiec tak przy pomiarze multimetrem BE 0.65v BC 0,65v CE 0v

    0
  • #16 29 Wrz 2015 13:05
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    No wiec tak przy pomiarze multimetrem BE 0.65v BC 0,65v CE 0v

    Tu jest dobrze jak mierzyłeś na ,,dioda", a w odwrotną stronę, mierzyłeś?

    0
  • #17 29 Wrz 2015 13:13
    konradxd2
    Poziom 12  

    W 2 strone jest 0

    0
  • #18 29 Wrz 2015 14:58
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    W 2 strone jest 0

    Raczej nieskończoność, 0 oznacza zwarcie.
    Wygląda, że tranzystor sprawny, poskładaj i zmierz napięcia na CB151 z odłączonym wtykiem.
    Masz problemy z klawiaturą?, pisz bardziej zrozumiale, nie siedzę tam obok.

    0
  • #19 29 Wrz 2015 15:21
    konradxd2
    Poziom 12  

    Wybacz, Tranzystor odpada, bylem własnie na mieście i przy okazji zahaczyłem o sklep elektroniczny. Po wymianie tranzystora i 2 kondensatorów C1502 i C1504 efekt jest podobny.
    Napięcia wyglądają tak: patrząc wedle schematu od góry 15,6v 0,5v 15,6v.
    Ale i tak to napiecie jest za duze moim zadniem. Amplituner Yamaha RX-V 367 nie włącza się

    W punkcie na schemacie 9.7v u mnie napiecie wynosi 12v


    A może ja źle mierze te napięcie na tym CB151.
    Teraz robiłem pomiar tych napięcie względem ostatniego pinu tej tasiemki .

    0
  • #20 29 Wrz 2015 21:34
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    Ale i tak to napiecie jest za duze moim zadniem.

    Bo mierzysz bez obciążenia, podepnij np. żarówkę 12V tak do 5W pod pin 1 S9 i 4MG.
    Rozłącz CB155 i wymuś załączenie przekaźnika, przy podłączonej żarówce, zewrzyj pin 1 S9 z 2 PRY oporem 1kΩ.

    0
  • #21 29 Wrz 2015 22:17
    konradxd2
    Poziom 12  

    Podłączyłem jak wyżej z tym ze zamiast żarówki podłączyłem 2 male paski led bo miałem pod ręka. Przekaźnik załączony rezystorem 1k
    Napięcia miedzy 4MG a 1S9 wynosi 9.2v natomiast miedzy 4MG a 3ACDBT 8v.
    Napięcie ze schematu 9,7 wynosi 9,4 czyli w normie.

    0
  • #22 30 Wrz 2015 09:16
    mariuszw19640717
    Poziom 34  

    Wygląda, że jest dobrze.

    Rozłącz CB131 i CB134, wymuś załączenie przekaźnika, zmierz napięcia na CB131 i CB134, CB151 i CB155 muszą być połączone.

    0
  • #23 30 Wrz 2015 10:00
    konradxd2
    Poziom 12  

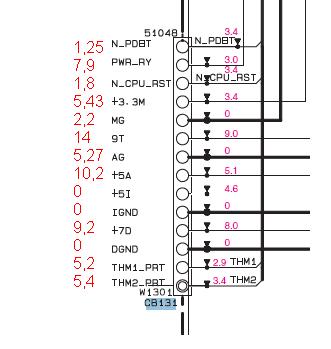

    Napięcia na CB131
    Amplituner Yamaha RX-V 367 nie włącza się
    Natomiast na CB134 jeśli jest spięty z CB2 napięcia +12 i -12 są.
    Natomiast na CB136 nic nie ma.

    0
  • #24 30 Wrz 2015 14:01
    mariuszw19640717
    Poziom 34  

    Najważniejsze jest napięcie 3,3V M, sprawdź jakie jest to napięcie przy włączonym wtyku.
    Sprawdź, czy pojawia się napięcie na CB151 przy próbie włączenia.

    0
  • #25 30 Wrz 2015 14:49
    konradxd2
    Poziom 12  

    Sytuacja wygląda tak że napiecie +3.3V jest, natomiast na CB151 przy próbie włączenia na MG jest 0, ACDBT spada z 8,2 na 6v, PRY z 0 idzie na 3v, S9 z 12v spada do 7v

    0
  • #26 30 Wrz 2015 15:22
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    MG jest 0

    To jest masa.
    konradxd2 napisał:
    PRY z 0 idzie na 3v,

    Tak ma być.
    konradxd2 napisał:
    S9 z 12v spada do 7v

    Za duży spadek tego napięcia, pewnie dlatego przekaźnik się nie załącza, czyli coś jest nie tak, test żarówką pewnie by to wykazał, diody były zbyt małym obciążeniem.
    Sprawdź elementy w ramkach.

    0
  • #27 30 Wrz 2015 15:38
    konradxd2
    Poziom 12  

    Faktycznie teraz podłączyłem żarówke 12v 4w i napięcie spadło do 3v i przekaźnik nie zalaczyl

    0
  • #28 01 Paź 2015 09:35
    konradxd2
    Poziom 12  

    Diody zenera D1510, D1501 i szybkie D1508, D1509 również ale niestety sa sprawne . Testowo również zmieniłem na diody o podobnych parametrach ale efekt ten sam . Jedyne co pozostało to transformator i przekaźnik. Zmieniłem obciążenie na wentylator 1,5W ale napięcie siada z 15v na 8v a jak załączę przekaźnik to jeszcze 1v niżej.

    0
  • #29 01 Paź 2015 10:30
    mariuszw19640717
    Poziom 34  

    konradxd2 napisał:
    Diody zenera D1510, D1501 i szybkie D1508, D1509 również ale niestety sa sprawne .

    Tam są jeszcze tranzystory i opory.
    konradxd2 napisał:
    Jedyne co pozostało to transformator i przekaźnik.

    Napięcie jest, załącza się, to są sprawne.
    konradxd2 napisał:
    Zmieniłem obciążenie na wentylator 1,5W ale napięcie siada z 15v na 8v a jak załączę przekaźnik to jeszcze 1v niżej.

    Z rozłączonym złączem CB151 robisz te testy.
    Pin 3 ACDBT skąd to napięcie tam przychodzi, na schematu nie mogę się dopatrzeć.

    0
  • #30 01 Paź 2015 10:34
    konradxd2
    Poziom 12  

    Ten załączony schemat jest trochę błędny ponieważ u mnie na płytce nie ma płowy tech elementów. Ten środkowy blok jest pominięty są diody prostownicze i te Diody zenera D1510, D1501 i szybkie D1508, D1509 . Reszta plytki jest pusta.
    Test prowadziłem na rozłączonym CB151 i podlaczonym obciażeniem.
    ACDB to napiecie przychodzi z CB131 i jest suma 2 napiec N_PBT i PWR_RY
