Czujka ruchu / zmierzchu z ignorancja zwierząt

27 Sep 2015 17:38 5241 22
  • Level 10  
    Witam, z góry prosze o wyrozumiałość. Nie znalazłem w sieci odpowiedzi na moje pytanie wiec pisze ten post.

    Mam na posesji jeden główny halogen 230V oświetlający cały plac. Potrzebuję założyć w 3 - 4 miejscach czujkę ruchu obowiązkowo z ignorancja zwierząt (obojętnie czy to bedzie czujka bezprzewodowa czy przewodowa) które beda tylko i wyłącznie po zapadnięciu zmierzchu załączały halogen. Nie znalałem nigdzie czujek ruchu które pracują pod napieciem 230V i funkcją ignorancji zwierząt. Dlatego pomyślałem że może by tak coś "przykombinować" z centrala alarmową. Jednak Centrale alarmowe przeważnie są 12v wiec jak by to zgrać aby po wykryciu ruchu załaczały halogen na określony czas, np minutę. Czy jest takie coś możliwe? Zalezy mi na tym aby skompletować niedrogi zestaw. Macie może jakieś pomysły ?
  • NOVATEK-ELECTRO POLSKA SP. Z O.O.NOVATEK-ELECTRO POLSKA SP. Z O.O.
  • NOVATEK-ELECTRO POLSKA SP. Z O.O.NOVATEK-ELECTRO POLSKA SP. Z O.O.
  • Level 10  
    Dziekuje za w pełni profesjonalny schemat, powiem tak że troche rozumiem z niego, przepraszam ale nie jestem elektronikiem :) Czujki które Pan podał mi link są bardzo profesjonalne i do najtańszych nie należą a chciałbym zrobić to wszystko w miarę tanio :)

    czym mógłbym zastosować czujki np takie:

    http://www.action.one.pl/alarmy-alarmy-czujni...-pet-zwierzeta-do-40kg-ac3431-p-2105.html?osC

    są tańsze i ignorują zwierzęta do 40 kg co mi bardzo odpowiada.

    rozumiem że aby skompletować cały zestaw potrzebuję:

    - czujke ruchu
    - czujnik światłoczuły
    - zasilacz impulsowy
    - przekaźnik czasowy

    nadal nie rozumiem jak bedzie czujka 12V załączała halogen 230V

    Czy mógłby mi ktoś z Państwa skompletować prosty w montażu i w miarę tani zestaw ?
  • Helpful post
    Level 25  
    freee1 wrote:
    czym mógłbym zastosować czujki np takie:

    http://www.action.one.pl/alarm...do-40kg-ac3431-p-2105.html?osC

    Tak.
    freee1 wrote:
    rozumiem że aby skompletować cały zestaw potrzebuję:

    - czujki ruchu
    - czujnik światłoczuły
    - zasilacz impulsowy
    - przekaźnik czasowy


    Plus przekaźnik pomocniczy 12VDC (-K1)
    jak bedzie czujka 12V załączała halogen 230V
    Przez przekaźnik -K1 i przekaźnik czasowy -KT
    Na poprzednim rys. jest błąd styk K1 powinien być "NC" a nie "NO"
  • Level 10  
    Nadal troche nie rozumiem schematu ale kogoś w okolicy możne znajdę kto mi to podłączy. Z góry dziękuję Panu za fachową i profesjonalną pomoc.

    Poszukałem na allegro trochę tych rzeczy co mi Pan napisał i chciałem zapytać czy wszystko dobrze skompletowałem, co tu dużo mówić: chodziło mi też o niską cenę jednak wszystko na szynę aby to ładnie połączyć w skrzynce.

    Przekażnik 12v/230v
    skasowano

    zasilacz 12v

    skasowano

    czujka (12V):

    skasowano


    przekażnik czasowy (230V)

    skasowano

    wyłącznik zmierzchowy (230V)

    skasowano

    czy jak to kupię to wszystko i podłącze zgodnie z Pana schematem to osiągnę to co zamierzałem ?

    wszystko rozumiem że po jednej sztuce mam zakupic (jeśli chodzi o czujki to kupie na razie 3 szt), czy coś jeszcze ?

    pozdrawiam

    //Linki do aukcji skasowałem. regulamin. [kozi966]
  • Level 41  
    Kup zamiast tego wszystkiego Stenela IS180. Niemiecki czujnik na dokładnie do zapalania światła. Nie reaguje na koty =sprawdzone.
    Robiłem na tym kiedyś alarmy zewnętrzne.
    Ma w sobie zmierzch i przekaźnik czasowy.
  • Level 10  
    Witam, czytałem juz jakiś czas temu na temat tej czujki jednak po pierwsze jest za droga (chce założyć minimum 3 czujki, a kiedyś może nawet 5) a po drugie muszę mieć czujkę z ignorancja zwierząt minimum 25 kg może nawet 40 kg założę.

    Co do kasowania linków z allegro polecam POCZYTAĆ administracji o automatycznej archiwizacji jaką allegro wprowadziło wiec kasowanie moich jak i innym forumowiczom linków do serwisu allegro jest niestosowne.

    Rozwiązanie jakie zaproponował mi Pan "jharlan" jest wręcz idealne i w pełni profesjonale, dokładnie to co zamierzam osiągnąć.

    hmm zamieszczę inne linki skoro administrację kłują w oczy, czy mógłby mi ktoś z Państwa sprawdzić ten zestaw ponieważ chciałbym już zakupić te rzeczy a na święta jak zjadę do kraju postaram się zmontować zestaw.

    Przekaźnik 12v/230v

    http://www.itchome.pl/przekaznik-12v-1p-12v230v-szyna-din-2xncno-cewka-12v-p1458.html


    zasilacz 12v (czy musi być obowiązkowo impulsowy ?)


    http://oswietleni.pl/zasilacz-pos-power-din15w12v-do-montazu-na-szynie-p-735.html

    czujka (12V):

    http://www.itchome.pl/czujka-ruchu-ignarujaca-zwierzeta-do-25kg-bingo-p36.html


    przekaźnik czasowy (230V)

    http://www.afra.com.pl/pl/p/WYLACZNIK-CZASOWY-WC-2/245

    wyłącznik zmierzchowy (230V)

    http://www.afra.com.pl/pl/p/WYLACZNIK-ZMIERZCHOWY-WZ-2/81
  • Helpful post
    Level 25  
    czujka (12V):

    http://www.itchome.pl/czujka-ruchu-ignarujaca-zwierzeta-do-25kg-bingo-p36.html
    Detektor BINGO nie nadaje się do pracy na zewnątrz.
    OPAL
    Zakres temperatur pracy
    -40...+55 °C
    Stopień ochrony IP
    IP54
    przekaźnik czasowy (230V)

    http://www.afra.com.pl/pl/p/WYLACZNIK-CZASOWY-WC-2/245
    Nie
    PO-415
    Działanie
    Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t (nastawiany potencjometrem). Po czasie t wyłączenie sterowanego odbiornika nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.
    Czujka ruchu / zmierzchu z ignorancja zwierząt
    http://www.fif.com.pl/produkt/36/587
    Cała reszta jak komu pasuje.
  • Level 10  
    Detektory Opal są w pełni profesjonalne jednak przekraczają mój budżet, po prostu chciałbym rodzicom troche udogodnić życie i zamontować w pełni automatyczne i niedrogie oświetlenie posesji.
    Gdybym te czujki ruchu umieścił pod zadaszeniem a tak właśnie bedzie to czy bedą pasował do zestawu ?

    planuje jednak zakup takich:

    http://www.eltrox.pl/czujnik-bosch-isc-bpr2-wp12-pet.html

    Poczytałem troche o wersjach tego przekaźnika i jest w wersji 24V i w wersji 230V, jeśli dobrze odczytałem Pana schemat to potrzebuje przekaźnika PO-415 230V jeśli się mylę proszę mnie poprawić.
  • Level 19  
    Masa zwierzaka nie ma wpływu na czułość czujki lecz jego wielkość.
    Po podwórku biega jamnik i kot. Używam zwykłej czujki ruchu. Kwestia odpowiedniej regulacji czułości. Ja badałem czułość na jamniku i na 6 letniej siostrzenicy ;)
  • Level 25  
    PO-415 230V
    freee1 wrote:
    Gdybym te czujki ruchu umieścił pod zadaszeniem a tak właśnie bedzie to czy bedą pasował do zestawu ?

    Pod warunkiem że doszczelnisz obudowę tak aby do środka nie wchodziła wilgoć.
  • Level 10  
    Witam, mam pewien problem z czujkami. Zrobiłem wszystko jak w schemacie HALOGEN PI..er3.pdf Download (126.31 kB)

    jednak jest problem, ponieważ wykrycie (załączenie) 3 czujek uruchamia przekaźnik 12v/230v, jednak wykrycie ruchu na jednej lub dwóch nic nie daje. Podłączałem każdą z osobna i też nic. Czujki BOSCH Gen2 BPR2-WP12 PIR PET

    Czujka ruchu / zmierzchu z ignorancja zwierząt

    Macie może jakiś pomysł jak to "ugryźć", czytałem coś o zastosowanie rezystora ale jestem w tych sprawach tak ZIELONY ze nie bardzo wiem co i jak ? Macie Państwo jakieś pomysły jak podłączyć te czujki tak aby działały każda niezależnie od siebie ?

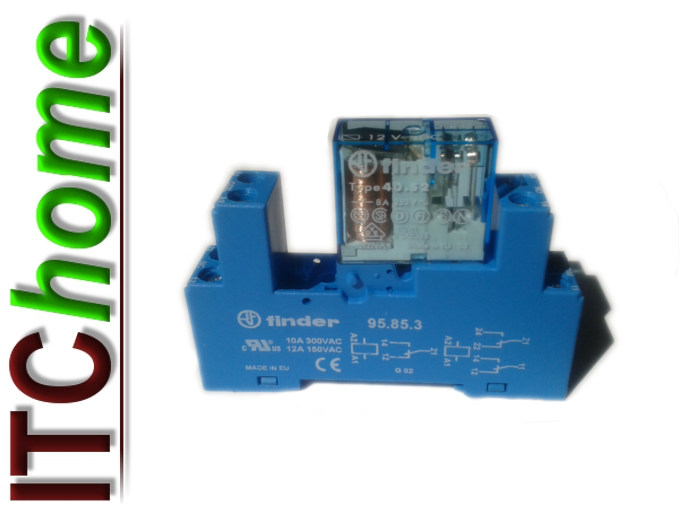

    przekaźnik:

    PRZEKAŹNIK 12V 1P 12V/230V DIN 2xNC/NO CEWKA 12V

    Czujka ruchu / zmierzchu z ignorancja zwierząt
  • Level 41  
    To są czujniki alarmowe. W obwodzie styków przekażnika są rezystory 50-100Ω.
    Dla systemu alarmowego to bez znaczenia, natomiast ten rezystor włączony szeregowo z cewką przekaźnika 12V 35mA(350Ω) daje za mały prąd zadziałania.
    Są 2 proste wyjścia :
    1. Zastosować dodatkowy przekażnik pośredniczący 12V czulszy - o większej rezystancji cewki 700Ω-1kΩ. Np. HFD27/012-S(taki mam pod ręką).
    Ten przekaźnik stykami będzie sterował przekaźnik 12/230V.

    2. Zastosować sterowanie poprzez tranzystor BC547B. 4 rezystory 1-2 kΩ +BC547B + dioda 1N4007. Ten tranzystor posteruje cewkę przekaźnika.
    Tranzystor może być dowolny typu NPN.
    Mankament- musisz zdobyć elementy i to polutować. (koszt elementów 0,50 zł.)
  • Level 10  
    Hmmm trochę zbyt profesjonalnie jak dla mnie wyjasnione jednak mniej wiecej wiem o co chodzi, mam jeszcze pod reka:

    Moduł 1-kanałowy przekaźnik 5V 10A AVR ARM ARDUINO

    Tylko ze on jest na 5 v, czy jest jakas możliwość aby ten jakos zadziałał? Jesli tak to jak to by mozna podlaczyc
  • Level 41  
    Nie znam tego.
    Nie pasuje 5V na 12 V. Na 5V to jeszcze będzie więcej prądu brało. Czujka ruchu / zmierzchu z ignorancja zwierząt
    Sterownik na BC 547B.
    Nie jest to skomplikowane.
  • Level 10  
    Z góry proszę o wyrozumiałość ale chyba z godzine starałem się to jakoś narysowac jak ja to rozumiem :) jak coś proszę poprawić.

    Czy tak jak narysowałem:

    Czujka ruchu / zmierzchu z ignorancja zwierząt

    to jest poprawnie ? i bedzie działo ?

    Prawie nic nie znam sie na elektronice wiec prosiłbym tłumaczyć jak chłopu ze wsi :)

    Chciałbym to jeszcze jutro na szybkiego zrobić bo w sobotę wieczorem wyjeżdżam a rodzice byli by zadowoleni gdybym im to założył i halogen by świecił tak jak powinien.

    ostatecznie gdybym dostał 3 sztuki o takiego:
    Czujka ruchu / zmierzchu z ignorancja zwierząt

    to bedzie to działało ?
  • Level 15  
    Nie będzie działało schemat jest błędny.
    Zasilanie czujek musisz połączyć równolegle ale styki alarmowe nc-nc szeregowo z przekaznikem. Z tego co widzę na schematach masz te styki połączone równolegle dlatego przekaznik reaguje jak są naruszone 3 czujniki naraz
  • Level 15  
    Tak na tym schemacie czujniki są dobrze podłączone sprawdz czy zadziała.
    Jeżeli przekaznik nadal nie będzie chciał reagować należy jeszcze zastosować tranzystor.Może to być spowodowane rezystancją rezystorów zabezpieczających styki nc-nc oraz rezystancją przewodów połączeniowych
