Prosty zegarek na płytce uniwersalnej

mi_ma 11 Paź 2015 19:37 5733 4
  • Prosty zegarek na płytce uniwersalnej

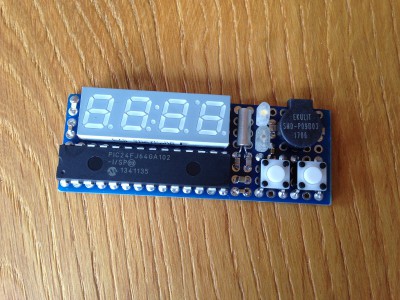

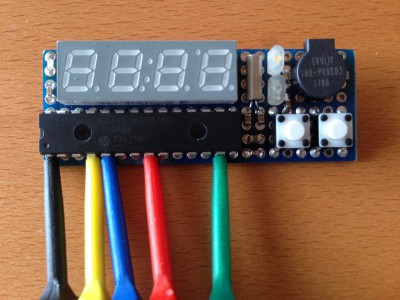

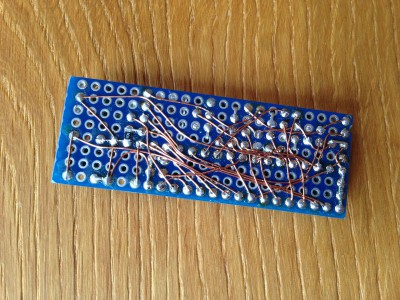

    Chyba każdy elektronik chociaż raz w życiu zbudował coś zegarko-podobnego. Autor poniższego mini projektu ma w swoim dorobku już kilka niewielkich zegarków. Poniższy oparty o mikrokontroler z rodziny PIC24. Wcześniejsze zegarki oparte były o mikrokontroler MSP430, jednak tym razem autor zdecydował się na mikrokontroler Microchipa. Układ pobiera w trakcie pracy jedynie 5.5uA. Czas odczytywany jest z użyciem zewnętrznego zegara czasu rzeczywistego RTCC. Godzina jest wyświetlana za pomocą tradycyjnego zespołu wyświetlaczy siedmio-segmentowych. Autor na płytce przylutował fototranzystor, którego zadaniem jest "przygaszanie" wyświetlacza w nocy. Zegarek zasilany jest akumulatorem LifePO4, który trzeba ładować w tym przypadku raz na kilka lat. Całość została zbudowana na fragmencie płytki uniwersalnej, a wszystkie połączenia zostały wykonane przewodowo. Na samej płytce autor nie umieścił też portu do programowania mikrokontrolera. Ze względu na zastosowanie scalaka w obudowie DIP możliwe było programowanie z użyciem przewodów podłączonych bezpośrednio do poszczególnych nóżek. Kod programu znajdziecie na stronie źródłowej


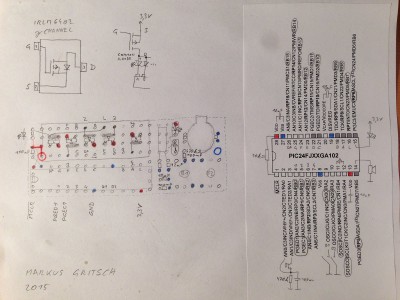

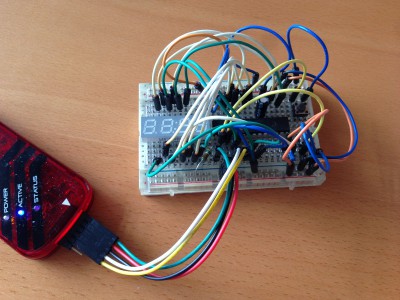

    Prosty zegarek na płytce uniwersalnej Prosty zegarek na płytce uniwersalnej
    Prosty zegarek na płytce uniwersalnej Prosty zegarek na płytce uniwersalnej
    Prosty zegarek na płytce uniwersalnej

    Źródło http://dangerousprototypes.com/forum/viewtopic.php?f=56&t=7472&p=62317#p62317
