Doświadczenia z formatem BXL w bibliotekach komponentów EDA

MES Mariusz 24 Paź 2015 16:33 2952 13
  • #1 15092669
    MES Mariusz
    Poziom 36  
    Cześć.

    Właśnie pobrałem ze strony jednego z dostawców paczkę zip (załącznik) zawierającą pliki w formacie bxl. Znaleście ten format?

    Podobno jest to uniwersalny (niezależny od używanego środowiska EDA) format do przechowywania bibliotek komponentów.

    Plik .bxl może być ponoć załadowany do darmowego Ultra Librarian Reader i wyeksportowany do wielu formatów EDA.

    Fajna rzecz. Jakie macie doświadczenia z tym formatem?
  • #2 15093038
    MES Mariusz
    Poziom 36  
    Tutaj podobne rozwiązanie: ECAD Part Wizard:

    http://www.samacsys.com/epw/





    Formatem wejściowym jest plik .epw
    Formatem wyjściowym jest plik ASCII zawierający pełen komponent dowolnego z tych EDA:

    Doświadczenia z formatem BXL w bibliotekach komponentów EDA

    Przykładowe pliki (wejściowy i wyjściowy dla DesignSpark-a) w załączniku.

    - wejściowy: 7240564_PIC24FJ256DA106-I_PT.epw
    - wyjściowy: PIC24FJ256DA106-I_PT.dsl

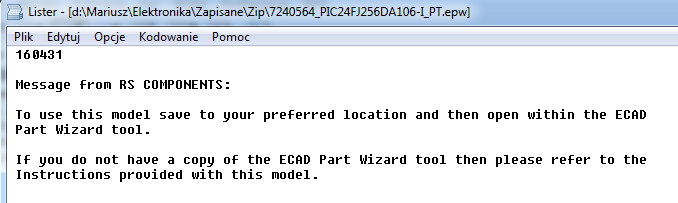

    Najbardziej ciekawi mnie to, że plik wejściowy jest w zasadzie... pusty (no prawie pusty... ;-)

    Doświadczenia z formatem BXL w bibliotekach komponentów EDA

    Nie wiem więc jakie dane są na wejściu (pusty plik???) ale generowany output jest rewelacyjny.

    Świetne narzędzie.
  • #3 15093100
    Chivo
    Poziom 26  
    Hej,

    Do projektowania pcb uzywam tez DesignSpark. Czy mozemy sie wymienic bibliotekami?

    Pozdrawiam Rafal
  • #4 15093183
    MES Mariusz
    Poziom 36  
    Zawodowo projektuję w innym sofcie. Prywatnie - bardziej analizuję możliwości alternatzwnego oprogramowania EDA. Moja "baza" komponentów jest więc w rozsypce, i nie do końca jest się czym dzielić. Spróbuj wykorzystać powyższe rozwiązania. Odsyłam też do kolegi, który udostępnił całkiem przyzwoitą bazę:
    http://www.blue17.elektroda.eu/design-spark-pcb/373
  • #5 15093374
    Chivo
    Poziom 26  
    OK. Gdzie znalazles te pliki bxl?
  • #6 15093475
    hazet
    Poziom 26  
    Są gdzieś dostępne pliki *bxl. Czy ktoś się spotkał w sieci z jakąś bazą?
  • #7 15093517
    MES Mariusz
    Poziom 36  
    hazet napisał:
    Są gdzieś dostępne pliki *bxl. Czy ktoś się spotkał w sieci z jakąś bazą?


    .blx albo .epw (wyżej 2 moje pierwsze posty, to dwa różne "konkurencyjne" rozwiązania).

    Można je znaleźć na stronach dostawców.

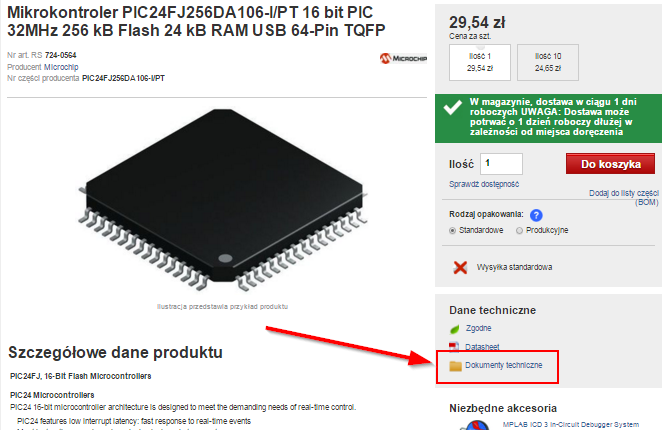

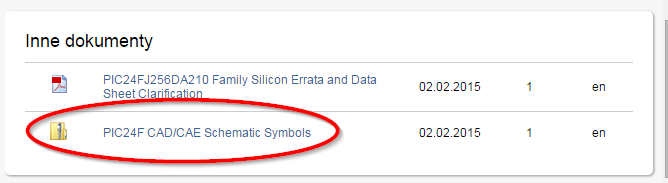

    -> Przykład <-

    Doświadczenia z formatem BXL w bibliotekach komponentów EDA

    Doświadczenia z formatem BXL w bibliotekach komponentów EDA
  • #8 15093607
    hazet
    Poziom 26  
    Wstępnie zapoznałem się z programem i na początek stwierdzam dużą przydatność
    do konwertowania bibliotek z największej bazy jaka jest dostępna w sieci tzn. Eagle do mnie znaczących programów. Natomiast co się tyczy dostępności bibliotek *blx
    pewnie gdzieś są i wymagają odkrycia w bezkresach internetu.
  • #10 15094034
    hazet
    Poziom 26  
    Jeszcze jedno spostrzeżenie te biblioteki jakie generuje Ultra Librarian Reader
    są pozbawione opisu (description) a wyprowadzenia nie zawsze zgodne z układem aplikacyjnym zawartym w datasheet producenta. Nie mniej jednak jest to pomoc w
    tworzeniu biblioteki elementu przydatna przy wielokońcówkowych układach.
  • #11 15094036
    MES Mariusz
    Poziom 36  
    To teraz zobacz jakim potężnym narzędziem jest EPW. Wcześniej podlinkowałem film.
  • #13 15094400
    MES Mariusz
    Poziom 36  
    Tylko, że ten soft generuje jedynie footprinty ;-) EPW generuje pełen komponent :-)
  • #14 15124145
    MES Mariusz
    Poziom 36  
    PS. Mi w EPW najbardziej brakuje możliwości zaaplikowania do excella własnego silkscreenu, który, tworząc komponenty, pobieram z modeli 3D (zapis rzutu 2D do rysunku dxf, import do komponentu).

    Podobno jednak trwają prace. Za jakiś czas EPW ma umożliwić manualne zdefiniowanie wszystkich parametrów komponentu za pomocą excella (nie będą potrzebne dane wejściowe z ich bazy).

    Pozdrawiam
    Mariusz
