Wytwornica dymu z żelazka - bardzo wydajna

Chrusta 07 Lis 2015 01:07 13404 20
  • Wytwornica dymu z żelazka - bardzo wydajna

    Witam wszystkich.

    Dużo się udzielam na tym forum, ale swoją konstrukcję przedstawiam pierwszy raz. Uważam że jest to warte pokazania, gdyż nie widziałem nigdzie takiego projektu. Zachęcam do zapoznania się :wink:

    Wstęp

    Zaczęło się od tego, że otrzymałem od znajomego resztki taniej wytwornicy dymu. Uszkodził się w niej termostat i blok po prostu się... stopił :D Dużo kombinowałem, w jaki sposób można zastąpić blok aluminium. Z tego uszkodzonego wydłubałem nawet grzałkę i chciałem odlać swój własny blok. Podłapałem nawet pomysł z e-papierosów, tylko trochę go zmodyfikowałem: nawinąłem "cewkę" z drutu oporowego (z suszarki) i owinąłem go żaroodporną watą, której kawałek odstawał i był zanurzony w pojemniku z płynem. "Cewką" dlatego, że miało przelot przez środek - konieczny był jakiś wiatrak, żeby przedmuchiwać i wydmuchiwać dym. Działało nawet znośnie, mogło dymić bez przerwy. Mały pokój zadymiło całkowicie przy około 20W mocy, ale strasznie długo to trwało :wink:. Zrobiłem wersję wielkości dwóch pięciozłotówek, jak i wielkości banknotu 10zł. Plus taki, że zależnie od konstrukcji cewki, można to zasilać nawet z akumulatora.

    O konstrukcji

    W końcu dostałem olśnienia i przypomniało mi się o żelazku, które zalega w szafie. Od razu powiem, że dym można robić żelazkiem bez żadnej modyfikacji, wlewając do pojemnika na wodę płyn do wytwornic - dymu jest dużo, jednak jest minimalnie za niska temperatura i trochę pluje płynem. No i co to za ciśnienie przy tylu otworach, w dodatku dym lecący w dół... :D
    W moim żelazku można było bardzo wygodnie kalibrować termostat - kręcąc małą śrubką umieszczoną "wewnątrz" właściwego pokrętła temperatury. To, co widać na zdjęciach, to to właściwe pokrętło, wewnątrz jest śrubka o średnicy około 2mm do kalibracji. Testy zacząłem od zaślepienia wszystkich otworów śrubkami i pozostawienia jednego. Rurkę od pompki dociskałem przez żaroodporny kawałek wężykopodobnego czegoś, które było w żelazku. Działało i to bardzo dobrze, lecz było nieszczelne. Górna część komory była zrobiona z cienkiej aluminiowej blachy, która była uszczelniona sylikonem i punktowo zaklepana do podstawy żelazka. Zdjąłem blachę, wyszlifowałem górną powierzchnię żeby była równa:

    Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna

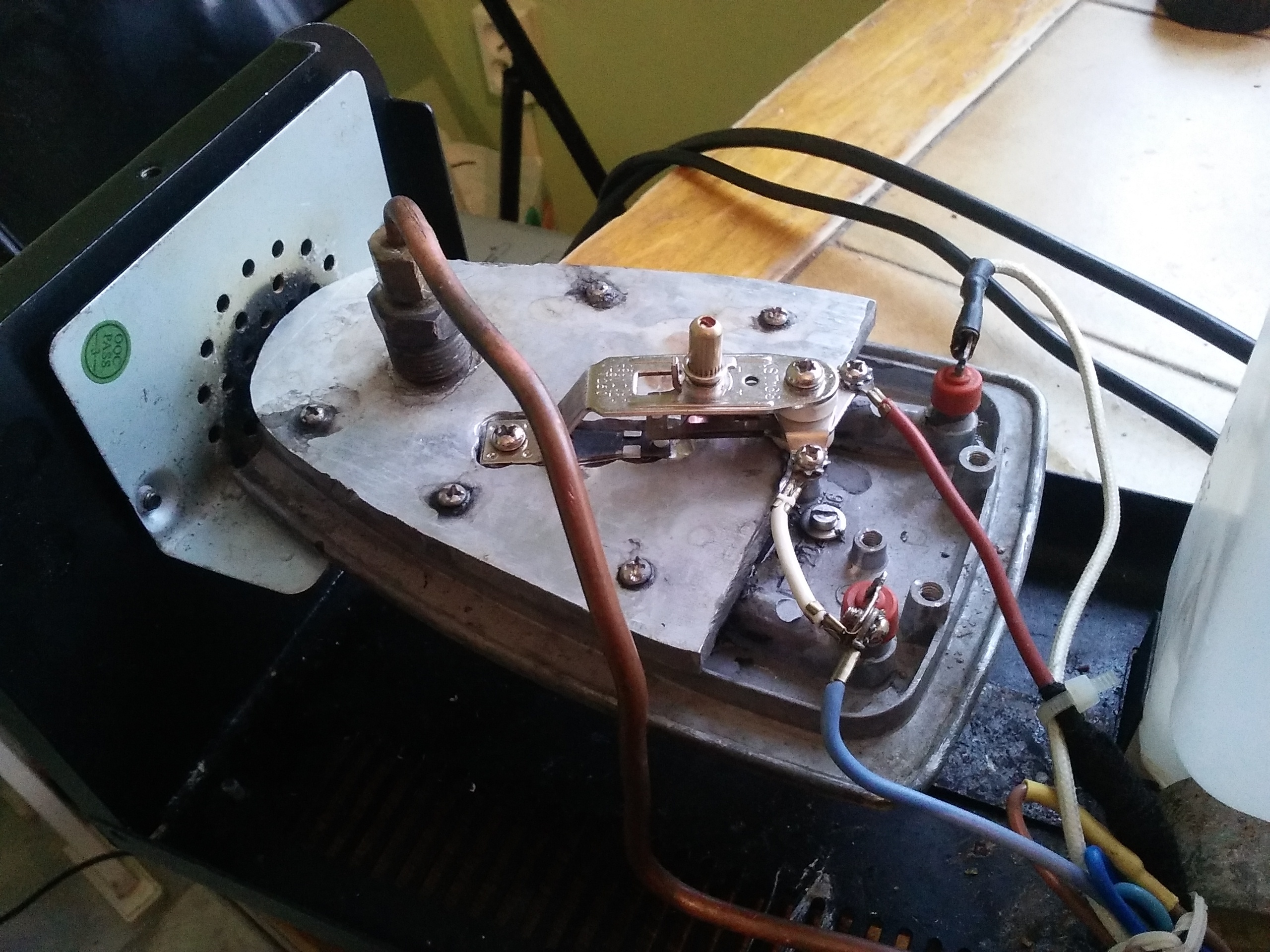

    Następnie z blachy aluminiowej wyciąłem górę, zrobiłem otwory na śrubki, otwór na dopływ płynu, podfrezowanie pod bimetal. Niestety frezowałem wiertarką stołową (remont w warsztacie gdzie mam dostęp do frezarki), stąd wyszło to tragicznie, ale spełnia swoją rolę. Odciąłem też przód żelazka i wywierciłem tam wylot. Póki co jest tylko otwór 3mm, dorobię jeszcze jakiś gwint i wymienne dysze.

    Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna

    Całość uszczelniłem sylikonem do pieców :D który wytrzymuje do 1500°C, bo nie miałem zwykłego żaroodpornego pod ręką. Nie uszczelnił on mi w 100%, w wolnej chwili rozkręcę to jeszcze raz i uszczelnię zwykłym sylikonem. Po tej operacji owinę jeszcze blok watą żaroodporną.

    Podłączone zostało to w ten sposób, że podczas grzania świeci się neonówka na "pilocie" i niemożliwe jest uruchomienie pompki. Po nagrzaniu neonówka gaśnie i można włączać pompkę.

    Wygląda to w sumie brzydko i można to zrobić lepiej, ale zwyczajnie mi się nie chciało. Nie widzę sensu, np. dokładnego szlifowania boków płyty aluminiowej, którą wyciąłem, bo to nie ma żadnego wpływu na funkcjonowanie urządzenia. Także tą część można by wykonać dokładniej, jak i kilka innych rzeczy, ale po co. :D

    Moc: 1600W, :twisted:
    Czas nagrzewania: po pierwszym włączeniu 50 sekund, a w trakcie użytkowania co kilka "strzałów" od 3 sekund do kilku-kilkunastu sekund,
    Dysza: przy obecnych 3mm wyrzuca dym na około metr,
    Koszt: 0zł

    Reszta zdjęć i film poniżej. Na filmie nie widać zadymienia, gdyż zrobiłem przeciąg, żeby się wietrzyło na bieżąco. Zapewniam jednak, że działa to co najmniej dobrze :wink:. Używałem mieszanki wody z gliceryną, idealnych proporcji jeszcze nie znalazłem, ale na filmie jest to około pół na pół. Więcej wody = większe ciśnienie, rzadszy dym. Mniej wody = gęstszy dym. Z tym, że przy różnych proporcjach dochodzi problem z temperaturą, jeszcze cały czas kombinuję, jak to dobrze ustawić, żeby ani się nie przypalało ani nie pluło i żeby było jak najwięcej dymu.

    Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna Wytwornica dymu z żelazka - bardzo wydajna


    Link


    Dzięki za dotarcie do końca tekstu i pozdrawiam wszystkich serdecznie :wink:.
