SONDY oscyloskopowe - Zachowanie sondy - odpowiedź impulsowa.

Postanowiłem sprawdzić zachowanie sond oscyloskopowych na odpowiedź impulsową.
Zbadane sondy:
Tektronix P5050 - Oficjalne pasmo 500 MHz
Rigol P3300A - 300 MHz
Rigol P3200 - 200 MHz
T5200 - 200 MHz

Każda sonda została przeszła kalibracje

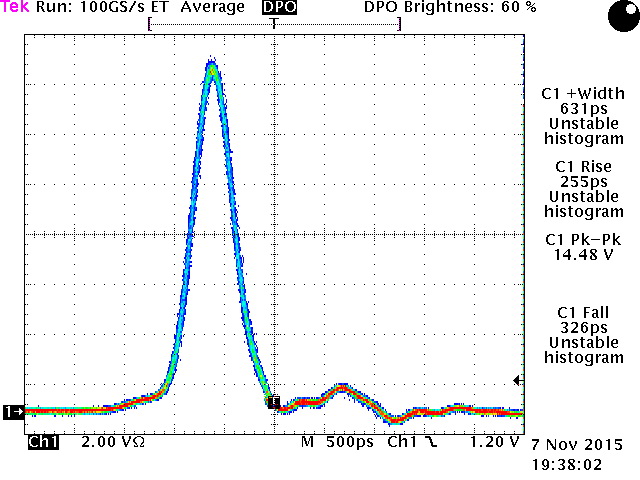

Może na początek impuls wzorcowy:

I teraz po kolei:

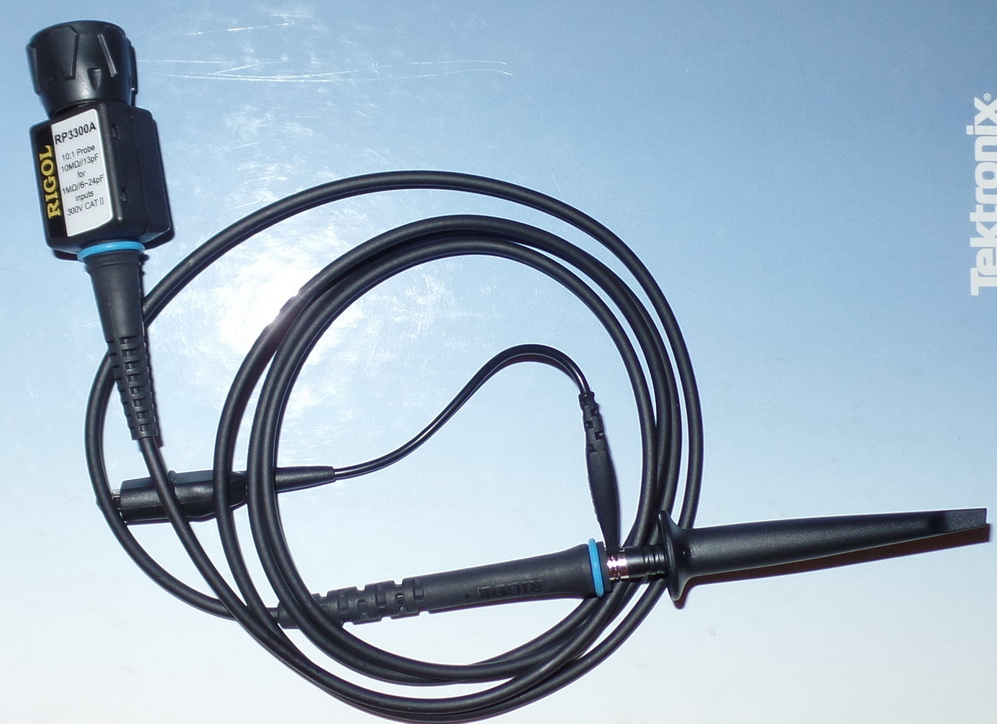

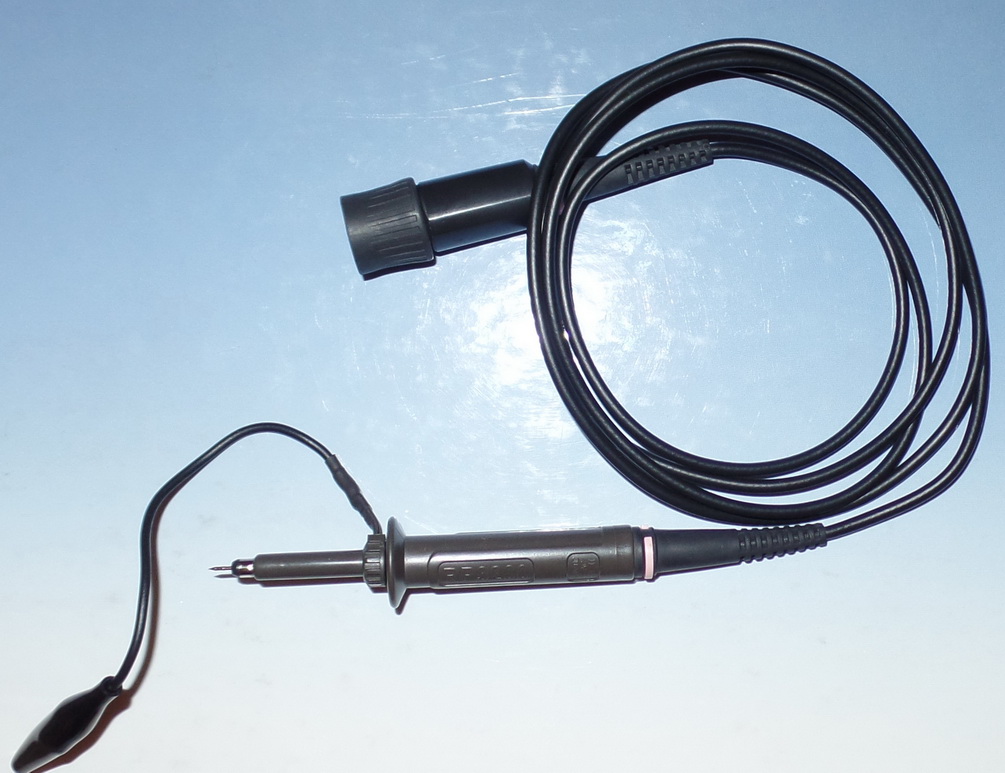

Widok 4 sond badanych:


I teraz w tej samej kolejności widoki z ich odpowiedzi:

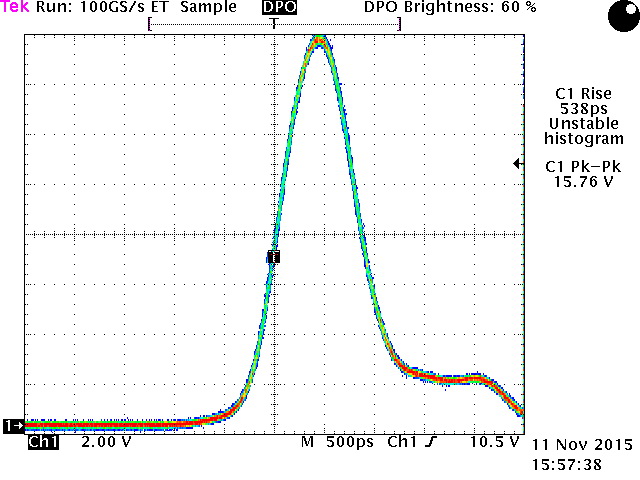

Ciekae najwolniejsza była ta Tektronixa pomimo że specyfikowana do 500 MHz czas odpowiedzi miała na poziomie 530 - 540 ps.

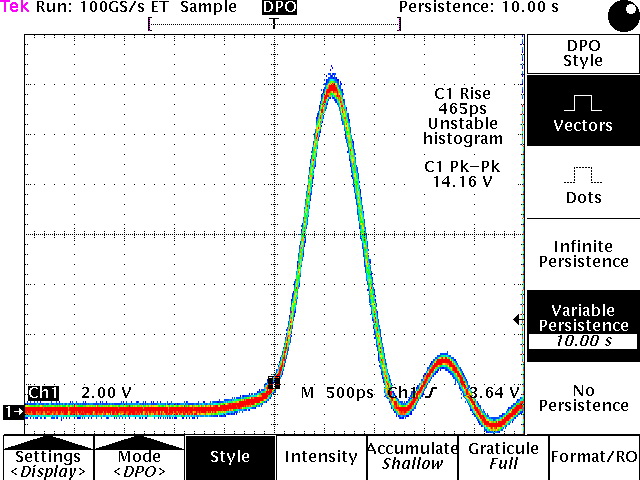

Rigol do 300 MHz miał około 480ps, Rigol do 200 MHz ok 430ps.

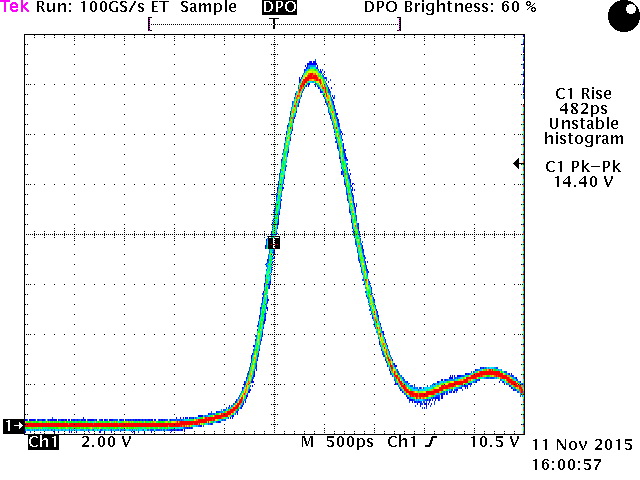

i ta nie brandowana miała ok 460ps.

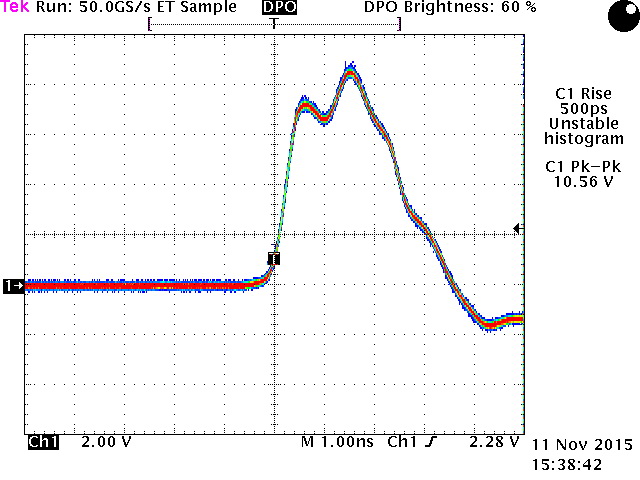

I jeszcze na koniec jeśli połączymy Sondę (tutaj Tek-a) za pomocą ok 5 cm kabelka GND to odpowiedź uzyskamy taką:


Jak widać indukcyjnośc połączenia robi swoje, mocno zniekształcając kształt sygnału.

Ciekawe, u mnie z sondą 3,5GHz jest jeszcze gorzej w porównaniu z sondami 500MHz i 350MHz.
Oczywiście sonda podłączona złączem dopasowanym impedancyjnie nie na wcisk.

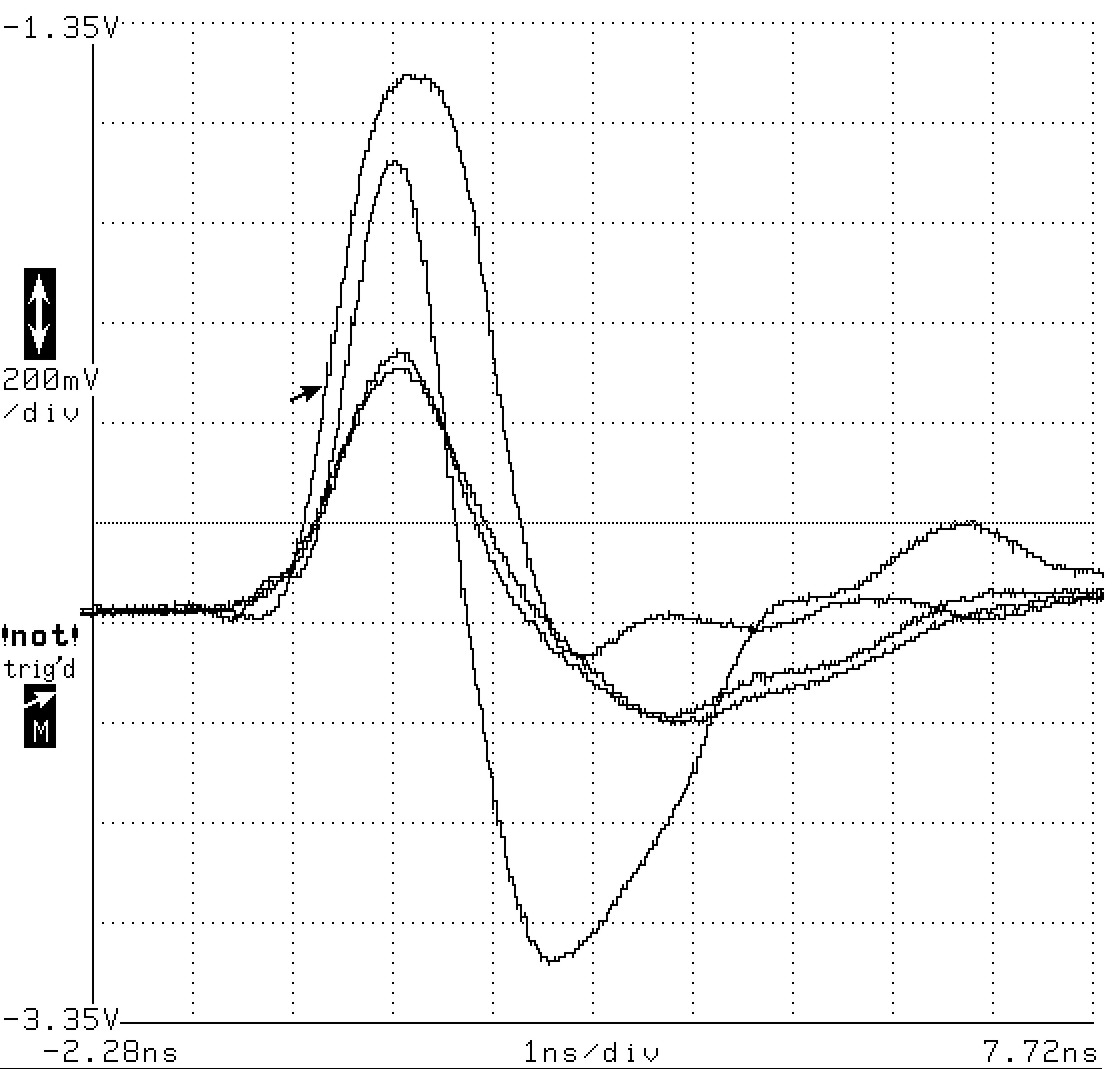

Na rysunku od góry
- przebieg oryginalny
- sonda 3,5GHz
- sonda 500MHz
- sonda 350MHz

No masz uwaloną sondę ? Widać głębokie odbicie
A co to za sonda w ogóle ?
Po za tym patrząc na oko to masz oscy z pasmem jakieś 400MHz (czas narastania jakies 800ps).
Wnioskujac z rysunku.

@max-bit Oscyloskop ma zdecydowanie więcej, po prostu generator tyle ma 764ps narastania i opadania.

Nie mam pewności czy sonda jest sprawna, prawdopodobnie jest to sonda z dzielnikiem 1:1. Podłączyłem ją z ciekawości.

Same prawdopodobieństwa
Kiepski generatorek
A sonda "xxx" chyba wręcz nawet na pewno uwalona
Zresztą taka to chyba powinna być już aktywna

@max-bit Generator jest bardzo dobrej klasy, po prostu ma czas narastania 1ns na zakresie kalibrowanym i mniej niż 1ns na niekalibrowanym.

Sonda ma pasmo 3,5GHz, co dziwne sama w sobie doskonale działa do ponad 3,5GHz. Dzielnik wygląda na 1:1 bo tyle z pomiarów wychodzi. Dostałem ją gratis więc może być uszkodzona. Nie mam obecnie porównania ze sprawną taka samą sondą.

Sądząc po tym, że u Kolegi sonda 500MHz działa najsłabiej, to zapewne tez uwalona

Acha działa pow 3,5 GHz i wygląda I sama w sobie
Kalibrowany pewnie w NIST I jest najlepszej klasy

Masz ty zdolnosci paranormalne
Ale ze nie potrafisz sam sobie ustalic co masz uwalone to ja nie wiem ....
Za to doskonale potrafisz u innych no cóż ja takich w twą stronę nie potarfię wieć muszę cie przeprosić nie powiem ci co masz uwalone

Masz po prostu unikalną sondę działajacą pow 3,5 GHz
Napisz do TEK-a dadzą ci za nią majątek ...

@max-bit Tak, działa powyżej 3,5GHz, znaczący spadek jest przy około 4GHz, wedle specyfikacji może mieć dzielnik 1:1 i taki też wnioskuję że posiada, po mierzonych wartościach sygnału. To również zgadza się ze specyfikacją tej sondy.

Co może mieć zepsute? A jakie to ma znaczenie, kiedy sonda jest praktycznie nienaprawialna? Oraz nigdy nie zaglądałem do niej co w niej nie działa? Wygrzebałem ją teraz z ciekawości.


Ale widzę, że nie ma z kim rozmawiać.

3,5 - 4 GHZ ???

Albo coś nie tak w wkładką.
O ile impuls oryginalny jest ok to na pozostałych widać ostry przerzut.
Wygląda troche ak jakby impendancja wej była zaniżona ..... ??
Wystarczy popatrzeć na moje na żadnym nie mam takich objawów
A moze zrzuty z innego oscyoskopu ? Dla imp 1ns wystarczy nawet oscy 200 MHz ... a juzna pewno 300 czy 400 MHz ....
Jeśli na innych jest to samo to ...

CP nie obrażaj się

Ile domysłów. Uwalony ( przebity ) kondensator sprzęgający w sondzie stąd odbicia.
