ATmega - ATmega, Mosfet i jego wewnętrzna dioda.

Soohy_tm 13 Lis 2015 22:32 1248 19
  • #1 13 Lis 2015 22:32
    Soohy_tm
    Poziom 15  

    Witam. Mam dwa pytania odnośnie mosfetu BSS214N Link.

    Chciałbym go wysterować bezpośrednio z pinu atmegi przez rezystor 330ohm. Z karty katalogowej czytam że bez problemu będzie się "otwierał" ale chciałbym to potwierdzić - nie mam wielkiego doświadczenia z mosfetami. Mosfet ma sterować solenoidem (taki zaczep magnetyczny 600mA) w trybie załącz/wyłącz.

    Drugie pytanie to do czego służy ta wewnętrzna dioda w mosfecie?

    0 19
  • #2 13 Lis 2015 22:38
    excray
    Poziom 39  

    Ta dioda to efekt uboczny a nie jakieś celowe zamierzenie.

    0
  • Pomocny post
    #3 14 Lis 2015 04:33
    emarcus
    Poziom 35  

    Soohy_tm napisał:
    Witam. Mam dwa pytania odnośnie mosfetu BSS214N

    Chciałbym go wysterować bezpośrednio z pinu atmegi przez rezystor 330ohm w trybie załącz/wyłącz.


    W takim trybie to i ten rezystor nie jest konieczny, (choc nie przeszkadza).Możesz spokojnie podłączyc bramkę tranzystora bezpośrednio do wyjścia processora. Jednak potrzebna będzie dioda wpięta równolegle do cewki selenoidu. Dioda wewnętrzna w mosfecie nie może byc wykorzystana w tym układzie.

    e marcus

    0
  • #4 18 Lis 2015 14:53
    Soohy_tm
    Poziom 15  

    Dziękuję za odpowiedź.
    Oczywiście daję diodę zabezpieczającą do cewki, a rezystor przed bramką dam na wszelki wypadek... chwilowy prąd przy podaniu 5v na bramkę może być większy niż katalogowe 20mA.

    0
  • Pomocny post
    #5 18 Lis 2015 15:27
    BlueDraco
    Specjalista - Mikrokontrolery

    Wyjściu uC nic się nie stanie bez rezystora. Jedyny efekt - to ew. zakłócenie przy załączaniu tranzystora, które może wpłynąć na dokładność ADC.

    0
  • #6 22 Lis 2015 13:59
    Soohy_tm
    Poziom 15  

    Mam prośbę jeszcze o sprawdzenie czy tak będzie dobrze:
    ATmega - ATmega, Mosfet i jego wewnętrzna dioda.

    Czy lepiej przenieść rezystor przed diodę a mosfet bezpośrednio do ATmegi?

    0
  • #7 22 Lis 2015 14:00
    BlueDraco
    Specjalista - Mikrokontrolery

    Na tym schemacie wszystko jest źle - to nie zadziała.

    0
  • #8 22 Lis 2015 14:17
    anders11
    Poziom 28  

    Na tym schemacie prąd płynący na diodę i bramke tranzystora jest za mały.
    Tylko ok 2mA nie wystarczy do wysterowania diody , a spadek napięcia na anodzie diody nie wystarczy do wysterowania tranzystora
    Należy przenieść diodę LED przed rezystor 2k2, w stronę Atmegi i dołożyć szeregowo
    do niej rezystor 240-330 ohm

    0
  • #9 22 Lis 2015 15:07
    Soohy_tm
    Poziom 15  

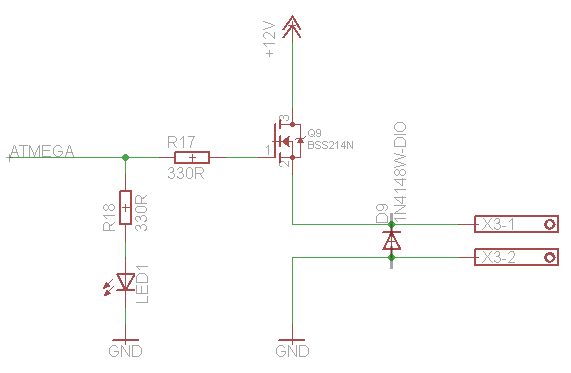

    W ten sposób?
    ATmega - ATmega, Mosfet i jego wewnętrzna dioda.

    0
  • Pomocny post
    #10 22 Lis 2015 16:17
    anders11
    Poziom 28  

    Tak będzie dobrze z małym ale
    Rezystor R17 zpowoduje nagromadzenie się ładunku i przy większych częstotliwościach załączania uniemożliwi wyłaczenie tranzystora .
    Zrezygnuj z niego ,wówczas ładunek samoczynnie rozładuje sie poprzez diodę LED

    0
  • #11 22 Lis 2015 16:23
    Soohy_tm
    Poziom 15  

    Dziękuję serdecznie za odpowiedź!

    0
  • Pomocny post
    #12 22 Lis 2015 17:33
    excray
    Poziom 39  

    Będzie źle bo ten tranzystor jest typu N i ten układ jest w takim wypadku bez sensu. Podłącz źródło z masą a przekaźnik wepnij w obwód drenu.

    0
  • #13 22 Lis 2015 18:32
    Soohy_tm
    Poziom 15  

    No raczej! Heh dzięki za zwrócenie uwagi!

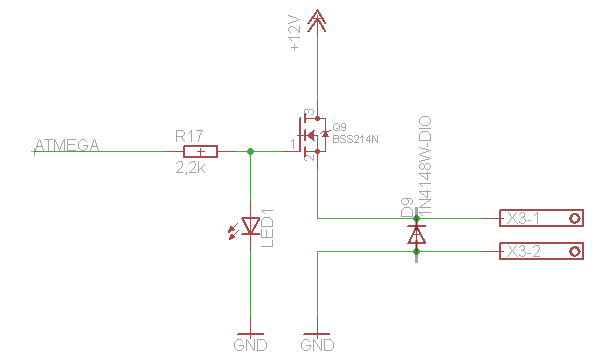

    Tak chyba będzie dużo lepiej?
    ATmega - ATmega, Mosfet i jego wewnętrzna dioda.

    0
  • #14 22 Lis 2015 19:25
    Marek_Skalski
    Moderator Projektowanie

    Wszystko źle.
    1. Tranzystor jest typu N, więc źródło ma najniższy potencjał. Podłącz 2 do GND, 3 do X3-2, a X3-1 do +12V. Dioda D9 tak jak jest teraz, ale rozsuń wyprowadzenia, aby schemat był bardziej czytelny.
    2. Bramka powinna być podłączona do wyjścia uC przez rezystor. Może to być 300 Ohm, może być 270 Ohm. Mniejsza wartość spowoduje przekroczenie dopuszczalnego prądu wyjściowego dla portu.
    3. Jeżeli musi być LED do sygnalizacji, to diodę musisz podłączyć osobno. W tej chwili, napięcie bramki będzie ustalone przez napięcie przewodzenie diody. Dla czerwonej, pomarańczowej, żółtej czy zielonej, układ raczej nie będzie działał. Pewnie zadziała z niebieską albo białą. Już lepiej podłącz tak jak to było w poście #9. Rezystor dobierz dla prądu diody 5mA, czyli dla czerwonej będzie to coś rzędu (4,7 V - 1,7 V) / 0,005 A = 600 Ohm. Typowy to 620 Ohm.

    0
  • #15 22 Lis 2015 20:53
    Soohy_tm
    Poziom 15  

    Przepraszam... Poprzednio wrzuciłem nie ten schemat co trzeba.

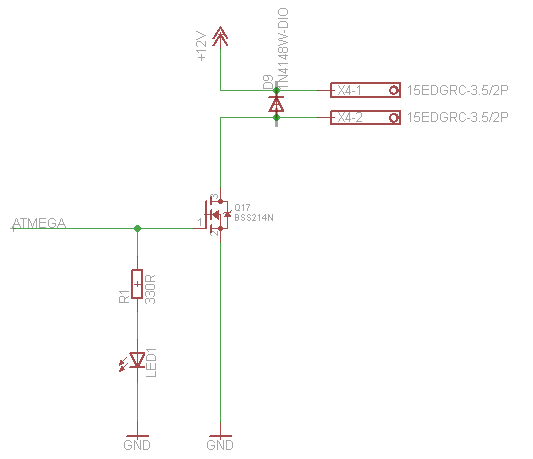

    Powinno być tak jak poniżej tylko za diodą przed bramką wstawić 330R?

    ATmega - ATmega, Mosfet i jego wewnętrzna dioda.

    0
  • Pomocny post
    #16 22 Lis 2015 21:23
    Marek_Skalski
    Moderator Projektowanie
  • #17 22 Lis 2015 22:42
    2675900
    Użytkownik usunął konto  
  • #18 22 Lis 2015 22:58
    Soohy_tm
    Poziom 15  

    A jak powinno prawidłowo wyglądać? Do czego ewentualnie się ten układ nie nada?

    0
  • Pomocny post
    #19 23 Lis 2015 01:09
    2675900
    Użytkownik usunął konto  
  • #20 23 Lis 2015 09:55
    Soohy_tm
    Poziom 15  

    Rzeczywiście w tym wypadku może tak zostać :) Ale bardzo dziękuję za cenne uwagi.
