Stroboskopowy miernik obrotów

paula9jeden 19 Lis 2015 23:33 8502 26
  • Stroboskopowy miernik obrotów
    Miernik powstał żeby kolejni studenci politechniki nie musieli odstawiać takiej parodii pomiarów jak moja grupa. A wyglądało to tak, że aby sprawdzić obroty silnika jedna osoba włączała na telefonie metronom ustawiony na 1 uderzenie/sekundę, a druga zaznaczała co sekundę kreskę na taśmie tastografu. Później trzeba było wyliczyć częstotliwość z wykresu na taśmie i sekundowych markerów.
    Nie muszę chyba mówić jak bardzo niedokładny to "pomiar".

    Postanowiłam więc zrobić najprostszy stroboskop jaki znajdę. Wybór padł na konstrukcję Mirleya. Jest tam schemat, wsad i wzór płytki. Link
    Brak jakiejkolwiek estetyki wynika z tego, że układ powstał ze śmieciowych elementów (atmega z urwanymi 3 nogami i protezami dorobionymi z drutu), a na płytkę żal mi było wytrawiacza i wierteł.


    Zmiany w stosunku do pierwowzoru były trzy.
    1. Zastosowałam 20 ledów 5mm zamiast jednego leda dużej mocy. Chciałam uzyskać efekt "flood" co jest niemożliwe bez soczewek na pojedynczej diodzie.
    Diody są zasilone przez rezystor 1Ohm z ogniwa li-ion z pominięciem przetwornicy.
    Wychodzi 30mA na leda, trochę mało jak na pracę impulsową.
    Edit:
    Dodałam jeszcze jeden rezystor równolegle, teraz jest już nieco lepiej - 60mA na diodę. Mam tylko nadzieję, że bc337 wytrzyma sterowanie tym prądem, bo z tego co pamiętam wg noty jego max to 800mA.

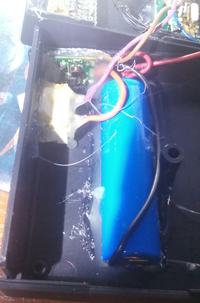

    2. Zrezygnowałam z zasilania bateryjnego (i stabilizatora liniowego) z uwagi na wysoką cenę baterii 9V. Zamiast tego użyłam najtańszego power-banku jaki znalazłam. Usunęłam z niego gniazdo USB, a w jego miejsce przylutowałam przewody zasilania. Płytka przetwornicy tak jak wszystko inne jest przyklejona nieśmiertelnym termoglutem. Nie widać tego na zdjęciach ale pcb jest ułożone tak, że z boku obudowy widać diodę sygnalizującą proces ładowania.
    Stroboskopowy miernik obrotów

    3. Dodałam szeregowo z kondensatorami 100nF przy wyjściach enkodera oporniki 1,2kOhm. Bez nich atmega nie mogła rozpoznać kierunku obrotu enkodera.

    Stroboskopowy miernik obrotów Stroboskopowy miernik obrotów

    Edycja:
    Do sterowania diodami dodałam drugi tranzystor równolegle, zgodnie z sugestiami z komentarzy.
    Wrzucam przerobiony zgodnie z aktualnym stanem schemat.
    Stroboskopowy miernik obrotów
