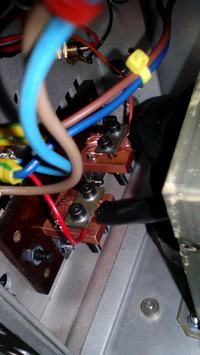

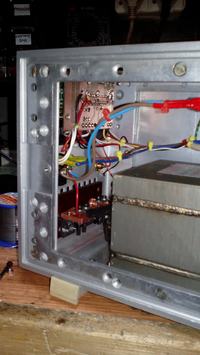

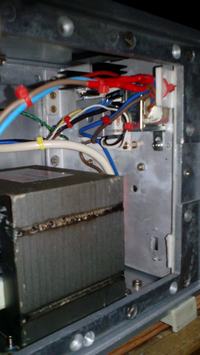

Zgrzewarka punktowa z wyświetlaczem LCD

20 Lis 2015 17:14 18192 39
  • Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
    O autorze
    Użytkownik usunął konto
    Użytkownik usunął konto  
    Użytkownik usunął konto napisał 0 postów o ocenie 0, pomógł 0 razy. Jest z nami od 1978 roku.
  • Banner Multimetr Fluke 87VBanner Multimetr Fluke 87V
  • #2
    Mikusiek48
    Poziom 14  
    Bardzo fajny projekt w porządnej obudowie.
    Mógłbyś pokazać swoje elektrody i masz może do tego jakąś dźwignie?
    Przydałoby się małe złącze do uruchamiania zgrzewarki gdybyś miał dźwignię, mógłbyś przy rączce umieścić włącznik.
    Jakie masz wymiary środkowej kolumny transformatora (szer. gr.)?
    Próbowałeś różnych rozwiązań z uzwojeniem wtórnym?
    Jaką maksymalnie grubość blach poprawnie potrafisz zgrzać?
  • Banner Multimetr Fluke 87VBanner Multimetr Fluke 87V
  • #3
    LA72
    Poziom 40  
    Zgrabna konstrukcja.

    W jakim celu jest zastosowany 10kOm rezystor przy MOC3041?

    Rozumiem, że linia:
    Kod: vbnet
    Zaloguj się, aby zobaczyć kod


    Określa maksymalny ustawiany czas ustawiając go na początku.

    Ja po prostu uniemożliwiłem jego przekraczanie.
    Kod: vbnet
    Zaloguj się, aby zobaczyć kod
  • #4
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #5
    LA72
    Poziom 40  
    goreckidiy napisał:
    Rezystor jest po to by maksymalnie ograniczyć zakłócenia spowodowane transformatorem zgrzewarki. Rezystor ten po prostu podciąga wejście uC do +


    Dopytuję się dlatego, że port poprzez rezystor łączony jest z masą.

    Zgrzewarka punktowa z wyświetlaczem LCD

    P.S.
    Podciąganie pinu można zrealizować programowo.
  • #6
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #7
    rekinisko
    Poziom 22  
    Konstrukcja zgrabna, gratuluję wykonania. Też jestem na etapie kończenia finalnej zgrzewarki, powstały już dwa prototypy. Troszkę muszę pomruczeć na ten wyświetlacz, zastanawiam się czy jego użycie nie było przesadą. Owszem ładnie to wygląda ale jedyną użyteczną informacją z tego wyświetlacza jest czas zgrzewania. No nic, co kto lubi. Ja mam trzy cyfrowy wyświetlacz 7-segmentowy. W swoim pierwszym prototypie też zastosowałem rozwiązanie z tyrystorem i mostkiem, w drugim zastosowałem już triak. Różnicy w działaniu układu nie ma żadnej, triak jest bez radiatora a nie jest nawet letni przy czasach działania do kilku sekund.
  • #8
    251mz
    Poziom 18  
    goreckidiy napisał:
    równie oklepanego drivera składającego się z mostka prostowniczego,


    Jaki jest cel zastosowanego tam mostka prostowniczego?
    Zwykły układ z triakiem nie był wystarczający?

    Jakie napięcie jałowe udało Ci się uzyskać na wtórnym uzwojeniu?

    Mam jeszcze prośbę czy możesz spróbować zgrzać ze sobą 2 gwoździe 2mm każdy.
    Jestem ciekaw na jakim czasem uda Ci się je poprawnie zgrzać.

    Dzięki za odp i pozdrawiam
  • #9
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #10
    Krzysztof Kamienski
    Poziom 43  
    Wszystko fajnie, tylko dwa slowa widze o elektrodach, a tak sie sklada, że to niemal podstawa dobrej zgrzewarki. Na twoim miejscu wymyślił bym coś w rodzaju ,,kleszczy" z mocną sprężyną, i tak zabudowanym wyłącznikiem wyzwalania, że załączał by impuls prądu zgrzewania przy maksymalnym docisku.
  • #11
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #12
    acctr
    Poziom 16  
    Tytuł powinien brzmieć "zasilacz do zgrzewarki" ponieważ nie ma zdjęć ani opisu części roboczej, czyli tego czego używa się do zgrzewania.
    Użycie obudowy po tym mierniku Meratronik to dla mnie rzecz niepojęta. Nie było w sklepach właściwej czy jest inny powód dla którego rozwaliłeś ten miernik żeby uzyskać obudowę?
  • #13
    251mz
    Poziom 18  
    acctr napisał:
    Nie było w sklepach właściwej czy jest inny powód dla którego rozwaliłeś ten miernik żeby uzyskać obudowę?

    Naucz się czytać ze zrozumieniem.
  • #14
    LA72
    Poziom 40  
    acctr napisał:
    Tytuł powinien brzmieć "zasilacz do zgrzewarki" ponieważ nie ma zdjęć ani opisu części roboczej, czyli tego czego używa się do zgrzewania.
    Użycie obudowy po tym mierniku Meratronik to dla mnie rzecz niepojęta. Nie było w sklepach właściwej czy jest inny powód dla którego rozwaliłeś ten miernik żeby uzyskać obudowę?


    Zasilacz?
    Doczytaj nt. budowy urządzeń zgrzewających.

    Ja czasem sam odkupuję obudowy by je wykorzystać do projektowanych urządzeń.
  • #15
    aklosek
    Poziom 12  
    Ja do kolegi 2551mz.
    Jak kolega nie zrozumiał, to mu przypomnę , że autor tej konstrukcji na samym wstępie zaznaczył, że ten miernik w środku był w totalnej rozsypce, więc wykorzystał z niego obudowę, czy kolega teraz zrozumiał ???

    Dodano po 2 [minuty]:

    Przepraszam to było do kolegi acctr
  • #16
    acctr
    Poziom 16  
    aklosek napisał:
    Jak kolega nie zrozumiał, to mu przypomnę , że autor tej konstrukcji na samym wstępie zaznaczył, że ten miernik w środku był w totalnej rozsypce, więc wykorzystał z niego obudowę, czy kolega teraz zrozumiał ???

    Zrozum, że nie takie rzeczy się naprawia a ten miernik wart był wysiłku żeby to zrobić.
    LA72 napisał:
    Zasilacz?

    Widziałeś zgrzewarkę zasilaną z sieci bez zasilacza?
  • #17
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #18
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #19
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #20
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #21
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #22
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #23
    LA72
    Poziom 40  
    R-MIK napisał:
    Zalecany układ dla obciążeń indukcyjnych z noty katalogowej Motorolii.
    Zgrzewarka punktowa z wyświetlaczem LCD
    Obciążenie indukcyjne powoduje, że prad i napięcie są pod różnymi kątami, a to może powodować, że triak w nigdy się nie wyłączy. Tu widać dwa rezystory ale także kondensatory tworzące filtr RC aby opóźnić napięcie. Jeśli nie stosuje sie kondensatorów wystarcza jeden rezystor.


    Ciekawa ta wersja noty katalogowej.
    Moja pisze co innego.
    Zgrzewarka punktowa z wyświetlaczem LCD
    To także twórczość Motoroli.
  • #24
    rekinisko
    Poziom 22  
    I nad czym ta dyskusja? ja też mam dwa oporniki i działa, a skoro działa to nie przestanie działać bo nie mam zamiaru nigdy wymieniać transformatora w zgrzewarce ...
  • #25
    acctr
    Poziom 16  
    goreckidiy napisał:
    Powiedz mi też czy poniższe zdjęcie przedstawia spawarkę czy "zasilacz do spawarki" ?

    To na zdjęciu nazywa się "zasilacz spawalniczy", "zasilacz łuku spawalniczego", "zasilacz inwerterowy", "inwerterowy zasilacz łuku", po angielsku "Welding power supply", itp..
    Spawarka to pospolita nazwa i tutaj byłoby mylące bo czym byś pospawał skoro nie ma elektrod podłączonych?
    Tak czy siak pudło to zasilacz a elektrody to inna część całości nazywanej spawarką czy zgrzewarką.
  • #26
    Freddy
    Poziom 43  
    @acctr Siejesz niepotrzebnie i niesłusznie zamieszanie i bajki opowiadasz.

    Jak chcesz kupić kable do spawarki, mówisz o kablach do spawarki, a nie o kablach do "inwerterowego zasilacza łuku", czy też do "zasilacza łuku spawalniczego".
    Gdybyś tak powiedział, sprzedawca pewnie zapytałby czy dobrze się czujesz :P, a mniej uprzejmy popukałby Ci zapewne po głowie :D.
  • #27
    Doctore.
    Poziom 18  
    Ciekawa zgrzewarka, chyba też zrobię taki sterownik i dodam pomiar prądu oraz napięcia na pierwotnym by określić moc i tym samym to czy zgrzew został wykonany prawidłowo.
    Bo aktualny sterownik na potencjometrze nie pozwala dokładnie regulować małego czasu...

    A co tam na twojej stronie robi zdjęcie mojego pakietu? xD
    By wypadało dopisać: "zdjęcie użytkownika Lee z rc-fpv.pl" :p
  • #28
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #29
    Doctore.
    Poziom 18  
    Nic się nie stało, to nie ja dałem minusa, tylko jakiś troll :D
    Też w sumie zażartowałem.
    Do pomiaru prądu myślałem by użyć takie coś:
    Zgrzewarka punktowa z wyświetlaczem LCD
    Nie pamiętam jak to się dokładnie nazywało, a strzelać nie chcę bo dostane bana od ANUBIS'a...
    Mam takich kilka, jakiś czas temu od chińczyka zakupiłem, niby na 6A, ale przy pracy impulsowej nie powinno być problemów nawet z 20A.
    Skoro już mamy mierzyć napięcie na pierwotnym możemy też zrobić jakieś ostrzeganie użytkownika gdy napięcie przysiada do np. 100VAC
    Tylko kolega nie oczekuje że to szybko zrobię bo z programowania jestem noob xD

    EDIT: Pomęczyłem google i znalazłem moje foto na stronie komercyjnej, zaraz do nich napiszę jakim prawem je wykorzystują w tych celach.
