LENOVO B570 - nie dziala touchpad

Raphy77 01 Gru 2015 19:54 1515 16
  • #1 01 Gru 2015 19:54
    Raphy77
    Poziom 14  

    Witam,
    Brak reakcji na dotyk w touchpad'zie oraz przyciskow touchpad'a lewy i prawy ktore sa zamontowane sa na plycie glownej.

    Plyta :48.4PA01.021

    Dziekuje za wszelkie porady i sugestie w rozwiazaniu tego problemu.

    Pozdrawiam

    0 16
  • #2 01 Gru 2015 20:10
    Daniel Pietras
    Poziom 21  

    Do sprawdzenia napięcia na złączu, czy się coś pojawia. Takie kombinacje jak wyłączenie Touchpada z klawiatury rozumiem już sprawdzałeś.

    0
  • #3 02 Gru 2015 16:06
    Raphy77
    Poziom 14  

    tak, probowalem za pomoca skrotu na klawiaturze jak i w biosie (enabled) - bez zmian.
    napiecia na laczu to kolejno od lewej:

    1. brak
    2. brak
    3. brak
    4. 5,07V
    5. brak
    6. 5,09V

    ciekawi mnie jezeli nawet jest problem z sama plytka touchpad'a to dlaczego jest brak reakcji na klawisze touchpada ktore sa zainstalowane na plycie glownej? Czy jest zwiazek tych klawiszy z brakiem odnalezienia urzadzenia w windowsie?
    czy moze byc to wina KBC?

    0
  • #4 02 Gru 2015 16:10
    grubas
    Poziom 40  

    Jak się zachowuje touchpad na czystym systemie.

    0
  • #5 02 Gru 2015 17:02
    Daniel Pietras
    Poziom 21  

    Wg. Twojego pomiaru brak napięcia na pinie 5, wskazuje na usterkę RN6901 (drabinka). Szczególnie że pozostałe napięcia są.

    0
  • #6 03 Gru 2015 12:42
    Raphy77
    Poziom 14  

    grubas napisał:
    Jak się zachowuje touchpad na czystym systemie.


    Bez zmian

    Dodano po 1 [minuty]:

    rumcajs2003 napisał:
    Uruchom Mini XP z Hiren's Boot CD i sprawdź czy działa.


    Bez zmian, w dalszym ciagu brak reakcji na touchpad i przyciski touchapad'a

    Dodano po 3 [minuty]:

    Daniel Pietras napisał:
    Wg. Twojego pomiaru brak napięcia na pinie 5, wskazuje na usterkę RN6901 (drabinka). Szczególnie że pozostałe napięcia są.


    Dokladnie takie pomiary zrobilem na laczu touchpad'a.
    Sklaniam sie do twojej sugestii, powiedz mi prosze gdzie znajde i jak moge sprawdzic poprawnosc dzialania RN6901?

    0
  • #7 03 Gru 2015 13:02
    Daniel Pietras
    Poziom 21  

    Jeżeli nie jest podpisana, to albo należy szukać "boardview", pliku w którym jest pokazana topografia elementów, albo mozolne szukanie miernikiem. Przed szukaniem możesz wykonać jeszcze pomiar bez touchpada czy napięcie się wtedy nie pojawia, lub zmierzyć czy nie ma tam zaniżonej rezystancji do masy.

    0
  • #8 03 Gru 2015 18:11
    Raphy77
    Poziom 14  

    mozesz mi powiedziec gdzie mozna dostac schematy plyt? platne badz darmowe strony ktore oferuja takie schematy?

    0
  • Pomocny post
    #9 03 Gru 2015 18:18
    Daniel Pietras
    Poziom 21  

    Sam schemat za darmo. Link Dokładne z widokiem płyty to już różnie. Ogólnie są pakiety serwisowe, z różnymi możliwościami, przykładowo zawierające schematy kilkuset płyt, prowadzące za rękę przy diagnozie, pozwalają wyświetlać konkretne połączenie itp, ale teraz nie pamiętam żadnej konkretnej nazwy.

    0
  • #10 05 Gru 2015 01:23
    piotrp26
    Poziom 13  

    Witam. Jeśli laptop nie został podlany cieczą, to do sprawdzenia jest połączenie tasiemki tp-mb. Jeśli taśma będzie ok, to pozostaje płytka touchpada, z której wychodzą dwa sygnały tp_data i tp_clk, podciągane od +5V przez tą drabinkę RN6901, idące wprost do KBC NPCE795.

    Dodano po 9 [minuty]:

    Jeśli mnie pamięć nie myli to w modelu B570 touchpad i przyciski są na osobnym boardzie i wszystko wskazuje na wypiętą taśmę tp-mb.

    0
  • #11 05 Gru 2015 01:46
    Daniel Pietras
    Poziom 21  

    Cytat:
    Brak reakcji na dotyk w touchpad'zie oraz przyciskow touchpad'a lewy i prawy ktore sa zamontowane sa na plycie glownej.
    piotrp26 Pamięć Cię myli.

    0
  • #12 05 Gru 2015 02:02
    piotrp26
    Poziom 13  

    To w takim razie albo HMM kłamie (str.76 poz. 3, d i f w tabeli) , albo Lenovo wypuściło sztukę z płytą od Z570 w obudowie od serii B/V.

    0
  • #13 05 Gru 2015 10:13
    piotrp26
    Poziom 13  

    Witam.
    Zwracam honor Danielowi.
    Masz rację.

    Po oględzinach samej płyty (klient chciał ją włożyć do Z570), którą miałem w ręku okazało się, że to rewizja dla V570. Trochę inaczej jest rozmieszczona drobnica przy gniazdach tp i led, jest też tam gniazdo do fingerprinta, którego w Z570 i B570 nie było.

    Mea culpa.

    0
  • #14 05 Gru 2015 16:33
    Raphy77
    Poziom 14  

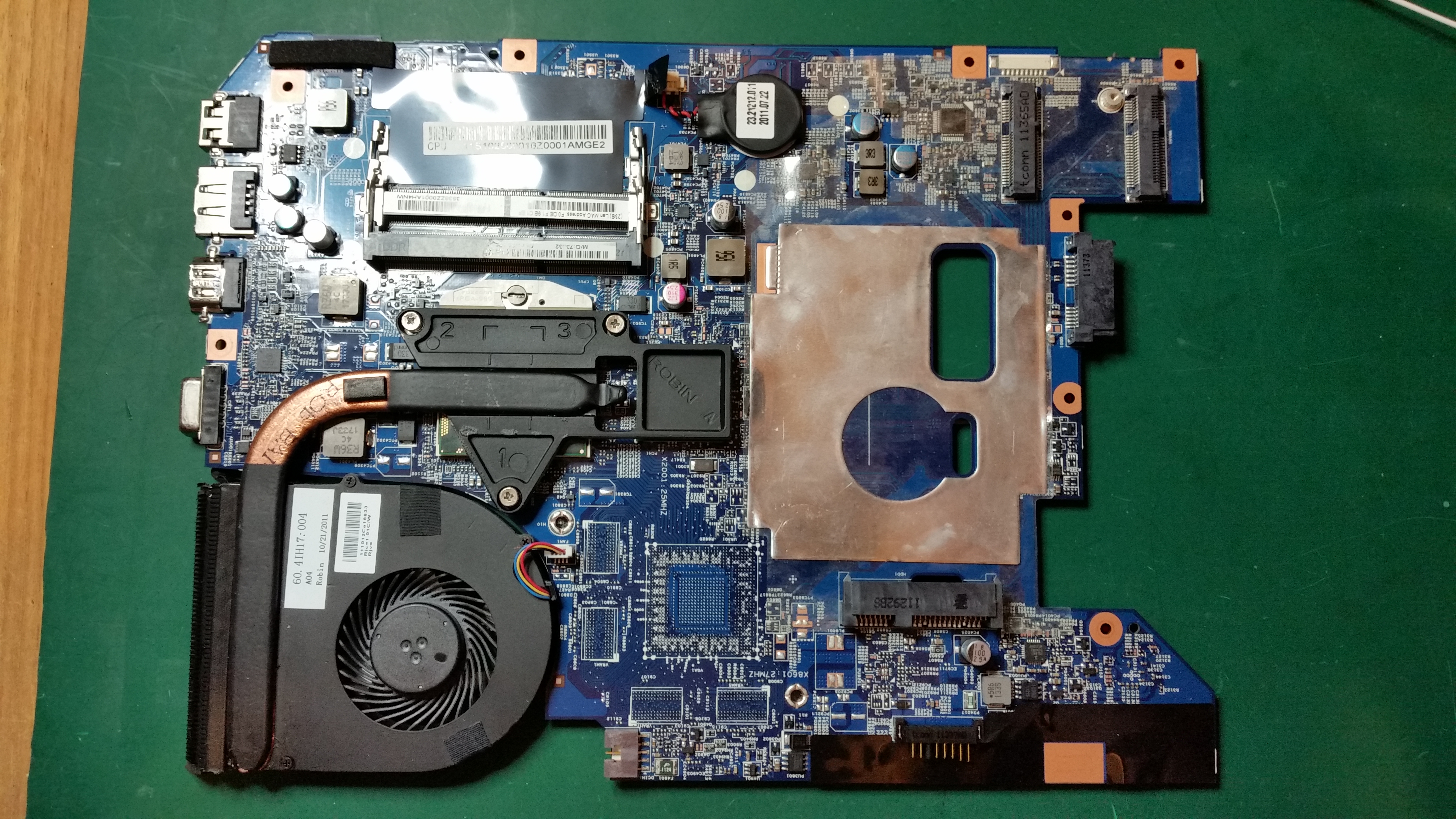

    To jest plyta glowna, tak jak na zalaczonych zdjeciach (linki ponizej)

    LENOVO B570 - nie dziala touchpad LENOVO B570 - nie dziala touchpad

    Plyta nie byla nigdy zalana jakakolwiek ciecza.
    Pasek laczacy touchpad z plyta glowna - sprawdzony. OK
    Sprawdzilem napiecia z nie podlaczonym touchpadem i kolejno od lewej:

    1. brak
    2. brak
    3. brak
    4. 5.08V
    5. 5.07V
    6. 5.09V

    sprawdzilem rezystancje na RN6901 i jest 4.94 kΩ

    0
  • #15 05 Gru 2015 16:38
    Daniel Pietras
    Poziom 21  

    Jeżeli z niepodłączonym Touchpadem pojawiło się napięcie, wskazuje to na uszkodzenie płytki. Ostateczna weryfikacja tak jak w przypadku pomiaru diod. Prawidłowo to wejście powinno zachowywać się jak dioda czyli w jednym kierunku spadek napięcia 0.6V w drugim przerwa. W tym wypadku to wejście zapewne jest zwarte 0.000V w obie strony. Może też tak że klawisze zaczną działać bez płytki, ale tego nie testowałem.

    0
  • #16 26 Gru 2015 14:25
    Raphy77
    Poziom 14  

    Podlaczylem sprawny touchpad -bez zmian,
    Napiecia na gniezdzie touchpada po uruchomieniu OS windows
    1. 5V
    2. 5V
    3. B
    4. 0.53V
    5. 0.58V
    6. 5.09V
    Touchpad wciaz nie wykrywany w menadzerze urzadzen

    0
  • #17 22 Lut 2016 13:09
    Raphy77
    Poziom 14  

    Po wymianie KBC touchpad wrocil do zywych.
    Moge zamknac temat.
    Dziekuje wszytstkim za pomoc.
    Pozdrawiam
