    Witam. W związku z tym, że nie przepadam za hałasem szkolnych przerw postanowiłem z nim walczyć. Wpadłem na pomysł budowy od podstaw przenośnego głośnika.
    Priorytetem była mobilność, KOSZT oraz siła głosu, dlatego użyłem tego, co miałem pod ręką.
    Jako źródło dźwięku użyłem 15cm samochodowego głośnika Harman Becker o nieznanej mi mocy i impedancji 4ohm. Głośnik ma bardzo dużą skuteczność (przy tej samej mocy grał najgłośniej ze wszystkich jakie testowałem).

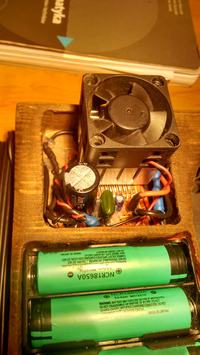

    Wzmacniacz to prosty układ zbudowany na płytce uniwersalnej (akurat taką miałem pod ręką) na końcówce mocy TDA8510j 2x13w + 1x26W. Jako że głośnik jest mono, to wykorzystałem tylko mocniejszy kanał.

    Przenośny głośnik mono 26W

    Zasilanie stanowią 4 ogniwa li-ion Panasonic NCR18650A +/- 2200mAh (14.4V)

    Przenośny głośnik mono 26W

    Obudowę wykonałem własnoręcznie z litej sosny (łatwa obróbka i niska waga) po czym zabejcowałem. Grubość deski to ponad 5cm- na żywo daje niezły efekt wizualny.

    Przenośny głośnik mono 26W

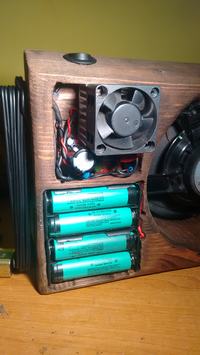

    Umiejscowienie elektroniki jest celowo na "wierzchu", aczkolwiek nie posiadałem wystarczająco głębokiego frezu żeby umiejscowić ją głębiej. Kolejnym zabiegem było to, żeby konstrukcja głośnika była otwarta. Głośnik z tak małą komorą akustyczną grał źle, a większa spowodowała by większe wymiary całokształtu. Postawiłem więc na konstrukcję otwartą.

    Przenośny głośnik mono 26W

    Na froncie zamontowałem wyświetlacz/voltomierz ukazujący napięcie na aku, żebym mógł kontrolować stopień rozładowania pakietu.

    Przenośny głośnik mono 26W

    Z boku urządzenia wkręcone są dwa wkręty do zwijania przewodu sygnałowego (2,5m)



    Jak to gra? W Szkole mnie bardzo dobrze słychać :D Tony wysokie i średnie są w porządku. Niskich brakuje aczkolwiek nie jest najgorzej. Najlepiej brzmi muzyka POP, Dubstep/electro i discopolo :P Z wymagającą typu rock/metal po odpowiednim ustawieniu EQ nie jest źle.

    W planach mam zamontowanie modułu bluetooth, ale nie wiem gdzie takowy tanio kupić/ z czego wymontować.

    Zapraszam do wyrażenia opinii o mojej pierdziawcę :D

    ps. Czy mogę ładować równolegle 4 ogniwa jedną ładowarką opartą na tp4056? Czuwanie i przekładanie aku jest trochę męczące. Dodam, że różnica napięć po naładowaniu aku wynosi max. 25mV.
