Lewitator Magnetyczny wzorowany na bazie AVT2741

wez_to_obczaj 09 Sty 2016 20:46 6615 7

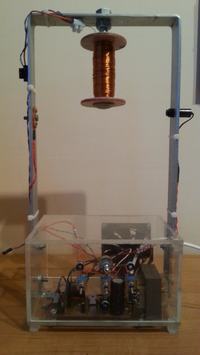

  • Witam, chciałbym zaprezentować konstrukcję, a mianowicie lewitator magnetyczny zbudowany jakiś czas temu jako projekt w szkole.
    Lewitator Magnetyczny wzorowany na bazie AVT2741
    Sama rama jest wykonana z aluminiowego płaskownika wygiętego w kształt umożliwiający zamocowanie na nim elektromagnesu
    Lewitator Magnetyczny wzorowany na bazie AVT2741

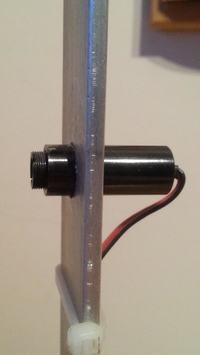

    lesera
    Lewitator Magnetyczny wzorowany na bazie AVT2741

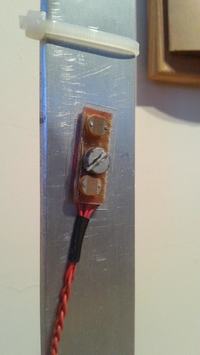

    oraz 2 fotorezystorów.
    Lewitator Magnetyczny wzorowany na bazie AVT2741
    Wszystkie elementy, według schematu:
    Lewitator Magnetyczny wzorowany na bazie AVT2741
    Zostały umieszczone na płytce uniwersalnej i zlutowane.
    Generalnie ten lewitator jest bardzo podatny na zmiany oświetlenia i najlepiej pracuje w jasnych pomieszczeniach w których jest sporo światła. Mimo tego, że drugi fotorezystor bada natężenie światła tła to czasami i tak są problemy.

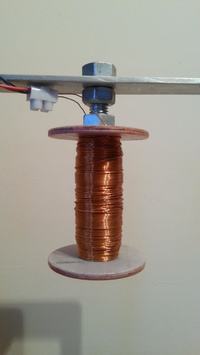

    Czasami kiedy przedmiot jest większy lub mniejszy od poprzedniego trzeba zmienić odległość elektromagnesu od wiązki lasera i dlatego jest on zamocowany na śrubie i 2 nakrętkach, którymi można swobodnie zmieniać tą odległość.
    Ktoś może się zastanawiać po co z tyłu obudowy znajduje się wentylator. W sumie to sam nie wiem po co on tam jest, bo myślałem, że bedzie potrzebny żeby tranzystor sterujący elektromagnesem się nie spalił, a później okazało się ze mały radiator w pełni wystarczy. jednak w obudowie był juz wywiercony otwór na wentylator więc on tam po prostu został :P
    Drugą rzeczą, która może rodzić pytania to ten kondensator 10000uF/25V, zastosowałem go dlatego, że transformator daje troche mniejsze napięcie niż wymagał układ. Dodam, że laser jest zasilany z 2 baterii AA, bo transformator nie dawał rady zasilać wszystkiego na raz.
    Na przednim panelu obudowy widać 3 przełączniki i potencjometr, jest tak dlatego, że 1 przełącznik jest główny od zasilania transformatora, drugi od wentylatora i potencjometr od zmiany napięcia na wentylatorze w celu kontroli obrotów i ostatni do włączania lasera.
    Poniżej jeszcze kilka zdjęć płytki i generalnie całości
    Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741 Lewitator Magnetyczny wzorowany na bazie AVT2741

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    wez_to_obczaj
    Poziom 8  
    Offline
    Specjalizuje się w: elektronika
    wez_to_obczaj napisał 31 postów o ocenie 12, pomógł 0 razy. Mieszka w mieście Socho. Jest z nami od 2010 roku.
  • #3
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #5
    Armin6
    Poziom 11  
    Bardzo ładnie wykonana konstrukcja. Sam kiedyś zbudowałem druga wersje tego układu (AVT 2741/2),niestety nie działała tak dobrze.
    Elektromagnes mimo regulacji,różnych poziomów oświetlenia ,zmian położenia bariery podczerwieni przyciągał lub puszczał przedmiot. Było to spowodowane głownie tym ,że w moim układzie zamiast lasera (gdzie wiązka światła jest skupiona) znajdowały się diody IRED.
  • #6
    PC_Majster_Unix
    Poziom 14  
    Fajnie byłoby zbudować generator pola grawitacyjnego :)
    Tylko jakby wygenerować taką masę aby latał, lub odwrócił pole grawitacyjne???
  • #7
    darekRD
    Poziom 13  
    Próbowałeś powiesić jakąś gładką kulkę z namalowanym znacznikiem i sprawdzić jak długo się będzie kręciła? W zasadzie tylko tarcie powietrza powinno ją hamować.
  • #8
    wez_to_obczaj
    Poziom 8  
    darekRD napisał:
    Próbowałeś powiesić jakąś gładką kulkę z namalowanym znacznikiem i sprawdzić jak długo się będzie kręciła? W zasadzie tylko tarcie powietrza powinno ją hamować.


    Nie próbowałem, ale myśle, że kręciłaby się całkiem długo :P
