  • #91
    logitech55
    Level 9  
    Przełączam na automat do ustawiania progów: switch prawy pin z środkowym (zaznaczyłem na czerwono w poprzednim rysunku) oraz zamieniam zworkę z JP1 na JP2
  • NDN
  • #93
    L_M
    Level 32  
    Tak to mógłby być zamontowany PR1 a PR2 powinien być zamontowany zgodnie z rys.#87,88
    czyli tak jak na druku.
  • #94
    logitech55
    Level 9  
    To już nie wiem co jest nie tak bo prąd z zasilacza nie wchodzi dalej na płytkę
  • NDN
  • #95
    logitech55
    Level 9  

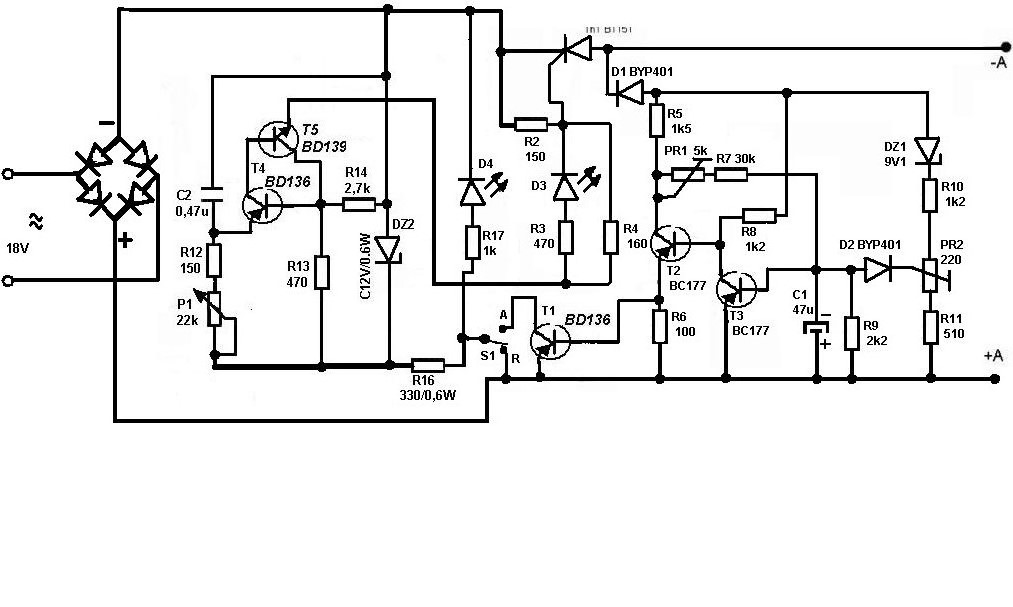

    Sprawdziłem wszystkie rezystory i się zgadzają. Proszę o potwierdzenie czy dobrze zmieniam tryby z ręcznego na automat


    Jeszcze co mi przychodzi do głowy to może mam za słaby transformator Na schemacie pisze 18V a mój daje ok. 15,7V Czy można wymienić jakiś rezystor (tylko który) żeby podbić napięcie?
    Transformator na prostownik?Prostownik...LE zas.jpg Download (1.75 MB)
  • #96
    bearq
    Level 38  
    Zmieniasz te zworki i czekasz aż samo się zrobi czy coś działasz dalej w tym kierunku w celu kalibracji?
  • #97
    logitech55
    Level 9  
    Zmieniam zworkę na JP2. Ustawiam potencjometry montażowe na środek. Podłączam zasilacz i włączam prostownik. Reguluję napięcie na zasilaczu i nic się nie dzieje. Cały czas świeci dioda D3, kręce pot. montażowymi i nic
  • #98
    logitech55
    Level 9  
    Tryb ręczny działa. Automat też tylko nie mogę ustawić napięcia 14,4 V

    Podczas regulacji zasilaczem są takie wyniki:
    Napięcia w skrajnym położeniu PR2 jak dioda gaśnie:
    11 - 12,2 V oraz w drugim położeniu PR2 11,3 - 12,6 V

    Proszę o pomoc jakie dobrać rezystory R10 i R11 lub chociaż czy wstawić o mniejszej liczbie omów czy większej.

    Quote:
    Ustawienie górnego progu 14,4V (wyłączenie ładowania ) potencjometrem PR2 :
    Przestawić PR2 w skrajne położenie i podnosząc napięcie na zasilaczu obserwować D4. Zapisać wartość napięcia przy którym dioda zgaśnie następnie obniżyć znacznie napięcie zasilacza doprowadzając do ponownego zaświecenia się diody .Przestawić potencjometr PR2 w drugie skrajne położenie i podnosząc napicie zasilaczem znów zapisać wartość napięcia przy jakim D4 zgaśnie . W ten sposób określony zostanie zakres regulacji górnego progu (progu wyłączenia)
    Jeśli dioda gaśnie w jednym skrajnym położeniu PR2 poniżej 14V a w drugim powyżej 14,8V możemy przystąpić do ustawienia górnego progu jeśli tak nie jest należy skorygować (dobrać) wartości rezystorów R10 ,R11
    :

    Transformator na prostownik?
  • #99
    _jta_
    Electronics specialist  
    Jak chcesz, żeby regulacja pozwalała ustawić wyższe napięcie, to albo dioda Zenera na wyższe napięcie (jaki masz na niej spadek napięcia? wygląda na to, że o ponad 2V za mały - nie jest to 6V8?), albo R10 większy, albo R11 mniejszy.

    Napięcie gaśnięcia diody powinno zależeć tylko regulacji PR2; napięcie jej zapalania zależy również od PR1.
  • #102
    logitech55
    Level 9  
    Zrobione wszystko działa tylko muszę dokładniej ustawić progi

    Podaję użyte rezystory
    R10 1,5K
    R11 500 ohm
  • #103
    logitech55
    Level 9  
    Zakupiłem przewody 2,5 mm2 do tego prostownika i ile Amper max potrafią wytrzymać
  • #105
    logitech55
    Level 9  
    Jako wyjście z prostownika do podłączenia akumulatora. Kupiłem o największym przekroju jaki był w sklepie http://www.lamex.com.pl/produkt.php?g=s&id=21062 . Ile można obciążać bez ryzyka.

    Jak to mówią zrób raz a porządnie w związku z tym pytanie czy można zastosować taki tyrystor http://allegro.pl/tyrystor-65a-600v-s6065p-teccor-u5l-i5429655027.html?reco_id=72c10196-8b1e-11e6-8ae1-56847afe9799&ars_rule_id=201&ars_source=ars&ars_socket_id=16
  • #106
    _jta_
    Electronics specialist  
    Można poszukać (np. z pomocą Google) obciążalność długotrwała przewodów - znalazłem Przewody - obciążalność prądowa, tam jest link do T12: Obciążalność – tabela podstawowa.pdf, gdzie dla zwykłego przewodu 2.5mm2 podają 32A (dla przewodów specjalnych 41A). To ma być natężenie skuteczne - w prostowniku jest ono zwykle znacznie większe od średniego.

    Aha, końcówki tych tyrystorów wyglądają, jakby do łączenia przez wciskanie - zamontowałem w prostowniku mostek z takimi końcówkami, podłączyłem złączkami do takich końcówek - szybko wysiadł. Zamontowałem identyczny (były razem kupione), przylutowałem - działa bez problemów. Łączenie na zimno zawsze jest gorące - u mnie okazało się za gorące.
  • #107
    logitech55
    Level 9  
    Bardzo dziękuję. O te złączki wciskane chodzi pewnie o to że może być luz i mogą się nadpalać. W takim razie mostek i tyrystor przylutuję. Czy ten tyrystor będzie działał bez przeróbek?

    Co może być za problem z potencjometrem (liniowy 20K) iż zwiększanie napięcia (jasności świecenia żarówki) odbywa się w stronę lewą a ściemnianie w prawą a chyba powinno być odwrotnie. Przełożenie przewodów nic nie daje
  • #109
    logitech55
    Level 9  
    Reguluje bardzo dobrze tylko zwiększanie napięcia odbywa się w lewą stronę a chyba powinno w prawą (w większości urządzeń tak jest)

    Przykład
    Chcę sobie uszykować większy prąd ładowania to muszę kręcić w lewo (czyli na odwrót)
  • #110
    NIXIE_123
    Level 34  
    Zmień podłączenie kabelków przy potencjometrze. Nie zamieniaj ich miejscmi, tylko przełącz na inne styki w potencjometrze, a będziesz mieć "zwiększanie w prawo"
  • #111
    Wawrzyniec
    Level 38  
    Ze ślizgacza na wolny skrajny, a ze skrajnego na ślizgacz, czyli jak masz na potencjometrze nóżki 1, 2, 3 czyli 1-skrajny, 2- ślizgacz i 3- skrajny, a przewody pod 1 i 2 to przekładasz z 2 na 3 i z 1 na 2, a jak masz przewody pod 2 i 3 to przekładasz z 2 na 1 i z 3 na 2.
  • #112
    logitech55
    Level 9  
    Dzięki

    Czy da się w miarę prosto zamontować diody LED
    Zielona jako podłączone zasilanie
    Pomarańczowa jako przegrzanie (Będzie zamontowany termostat bimetaliczny rozłączający)

    Poproszę o schematy
  • #113
    _jta_
    Electronics specialist  
    Pokazanie obecności zasilania to nie problem - dioda szeregowo z opornikiem podłączone między '+" i '-' mostka. Wyłącznikiem bimetalicznym można rozłączać połączenie R2 i bramki tyrystora z R4 i D3. LED pomarańczowy szeregowo z opornikiem między katodę tyrystora (lewy koniec R2), a R4 i D3 (uwaga na kierunek). Jak wyłącznik rozłączy, dioda powinna zaświecić.
  • #114
    logitech55
    Level 9  
    Jaki opornik zastosować do tej diody zielonej?
  • #116
    logitech55
    Level 9  
    Zakupiłem tyrystor Lamina T32-25-08 http://www.tme.eu/pl/details/t32-25-08/tyrystory-srubowe-metalowe/lamina/

    Tyrystor jest na prąd bramki 75mA czy konieczna będzie modyfikacja elementów jeśli tak to co zmienić na jakie wartości. Chcę w środku obudowy zastosować bezpiecznik samochodowy czy można wsadzić 25A czy lepiej mniejszego

    Tyrystor chcę przykręcić do radiatora na zewnątrz obudowy razem z mostkiem prostowniczym. Słyszałem że tyrystor musi być odizolowany od obudowy. Jak to można zrobić ?

    Mam z odzysku taką elastyczną płytkę co była w zasilaczu komputerowym na spodzie pomiędzy płytką drukowaną a metalową obudową czy się do tego nada?

    Jak odizolować śrubę która będzie przechodzić przez radiator czy można użyć silikon lub wykonać taki pierścień z kleju DISTAL ?
  • #117
    Wawrzyniec
    Level 38  
    logitech55 wrote:
    Jak odizolować śrubę która będzie przechodzić przez radiator

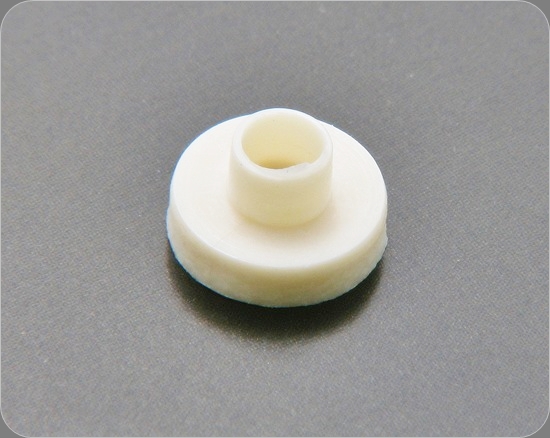

    Zastosuj podkładkę izolacyjną (przepust). Transformator na prostownik?
  • #118
    logitech55
    Level 9  
    Tylko że nie ma nigdzie takiej podkładki izolacyjnej na gwint M6
  • #119
    Wawrzyniec
    Level 38  
    Jakbyś odizolował tyrystor od radiatora to nie miałby chłodzenia. Tyrystor przykręć normalnie do radiatora, a radiator odizoluj od obudowy jeśli tyrystor musi być odizolowany od obudowy. Masz przekładkę, a pod śruby mocujące radiator do obudowy przepusty.
  • #120
    logitech55
    Level 9  
    Informuję iż przełożenie kabelków na potencjometrze dało to co chciałem czyli zwiększenie w prawo.
    Tyrystor lamina T32 -25 08 działa bez jakichkolwiek zmian na płytce.

    Jakiej wielkości jest potrzebny radiator do tyrystora T32 -25 08 na prąd ok 25 . Mam z starego komputera od mostka północnego lub południowego 3.3 x 3,5 x 3 cm oraz z komputera Core 2 duo z rdzeniem miedzianym pochodzi od procesora E4300
