Zadania domowe - instalacje elektryczne

18 Sty 2016 00:25 930 1
  • Poziom 9  
    Zadanie 1.
    Dana jest instalacja jednofazowa zasilająca odbiornik oświetleniowy – żarówkę o mocy P = 100 W. Oblicz
    spadek napięcia wyrażony w woltach oraz w procentach, jeżeli napięcie znamionowe instalacji UN = 230 V,
    długość przewodu wykonanego z miedzi l = 100 m, a przekrój poprzeczny przewodu S = 1,5 mm2.

    Nie jestem w tym dobry i nie wiem czy dobre wzory podstawiam, ale:
    P=100W
    Un=230V
    l=100m
    S=1,5mm2

    Spadek napięcia w V:
    I=P/U = I=100W/230V=0,43A

    1,5*100*0,43/58=1,11V

    Spadek napięcia w %:
    tutaj już nie mam pomysłów..

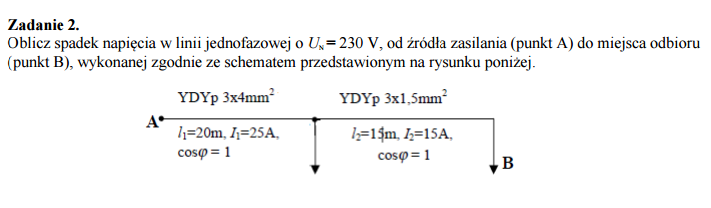

    Zadanie 2. Tu w ogóle jestem zielony :( (to zadanie jest w załączniku):

    Zadania domowe - instalacje elektryczne

    Zadanie 3.
    Jaki jest spadek napięcia w linii trójfazowej wykonanej przewodem YDYp 5x2,5 mm2 o długości l = 25 m,
    napięciu UN = 400 V i prądzie obciążenia I = 16,5 A jeżeli współczynnik mocy cosφ = 1.

    S=2,5mm2
    l=25m
    Un=400V
    I=16,5A
    cos fi= 1

    ∆U= √3*16,5A*25*1*100/58*400V*2,5 % = 1,51




    Proszę o szybką pomoc! Z góry dzięki :) :)
  • Poziom 20  
    W zadaniu drugim policz najpierw spadek napięcia do węzła ze strzałką w dół, a następnie od węzła do punktu B przy czym dla tej części jako Un przyjmij napięcie które obliczyłeś na pierwszym odcinku. A potem dodaj oba spadki napięć..
    a W pierwszym spadek napięcia w Voltach oblicz tak 1,11/230 * 100%
